Vue éclatée plaque de cuisson Laco CEVR63A

Name: Laco CEVR63A
Brand: Laco
SKU: CEVR63A

Découvrez la vue éclatée complète plaque de cuisson Laco CEVR63A, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson Laco CEVR63A et éviter les pannes imprévues. 90 pièces référencées.

Cette vue éclatée Laco CEVR63A référence 90 pièces détachées, dont commutateur cuisinière plaque electriqu, allumeur cuisinière 4 feux, bornier cuisinière 6 phases, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson Laco : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : Résistance Cuisinière 1800W+700W GRILL (repère 17, 62.08 €) · RESISTANCE Cuisinière Inférieur 1600W (remplacée par 1400w) (repère 18, 66.69 €) · BOUGIE Cuisinière ALLUMAGE 580mm (repère 19, 16.09 €) · BRULEUR Cuisinière Inférieur Auxiliaire (repère 147, 21.93 €).

Commandes et sécurité

Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

Sur cette vue : MANETTE Cuisinière GAZ DOREE 34*39 12H 8MM 23MM AVEC DETROMPEUR 6H (repère 79, 7.66 €) · RESSORT Cuisinière MANETTE (repère 407, 2.35 €) · ROBINET Cuisinière Rapide VERT (repère 620, 24.52 €) · ROBINET Cuisinière Semi-rapide (repère 621, 18.74 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

BOUGIE Cuisinière ALLUMAGE 580mm (repère 19, 16.09 €) · JOINT Cuisinière MOUFLE 4 CROCHETS 465*354 (repère 76, 25.27 €) · JOINT Cuisinière NOIR PROTEC Couvercle EPUISE (repère 136) · THERMOSTAT Cuisinière (repère 172, 50.1 €) · RESSORT Cuisinière BOUGIE (repère 456, 1.89 €) · PATIN Cuisinière GRILLE (repère 508, 3.19 €) · SUPPORT Four BULBE Thermostat (repère 616, 5.77 €)

Guides utiles

Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion

Assistant réparation Assistant IA

Liste des pièces détachées

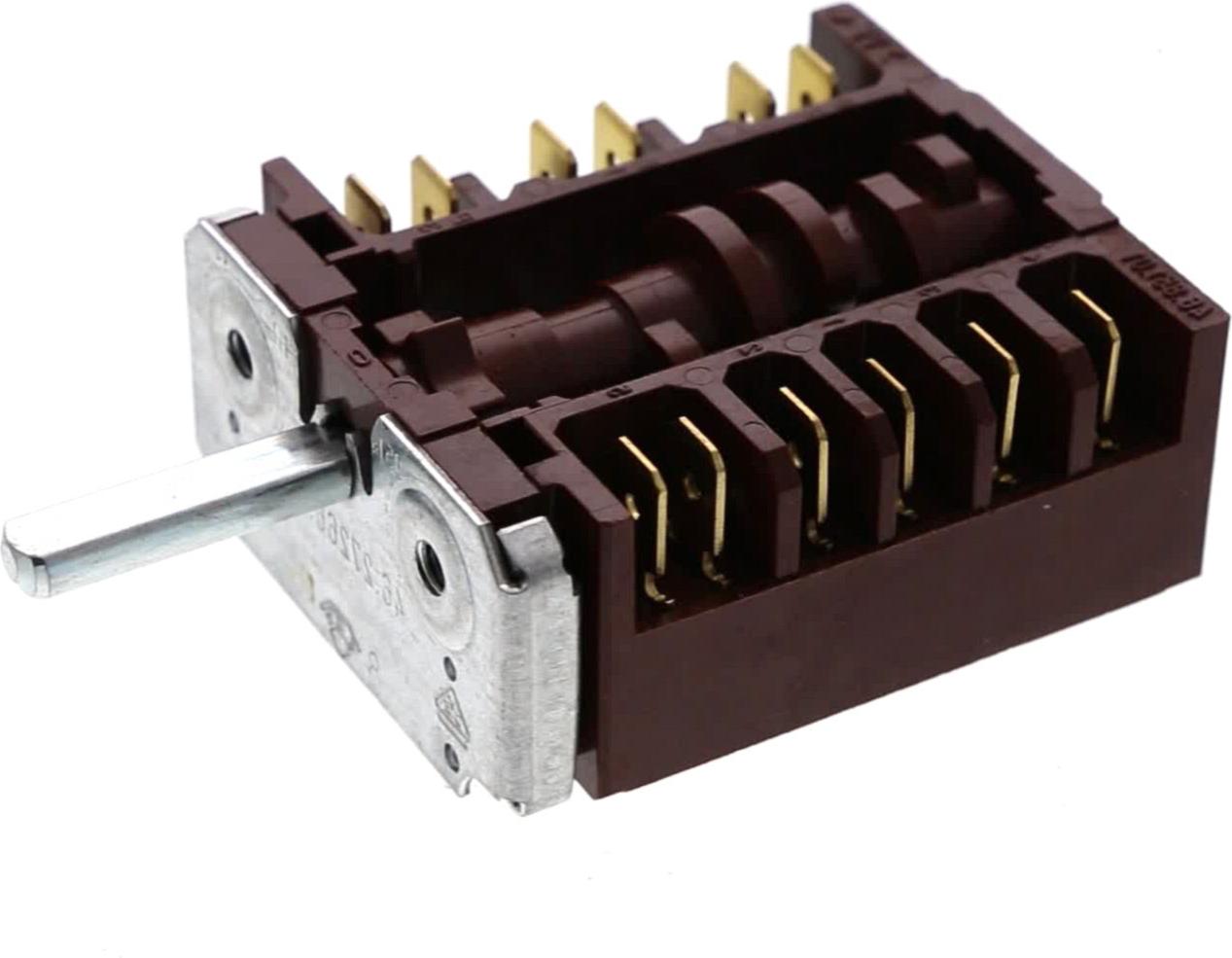

COMMUTATEUR Cuisinière PLAQUE ELECTRIQU

Position : 1

Prix indicatif : 16.59 €

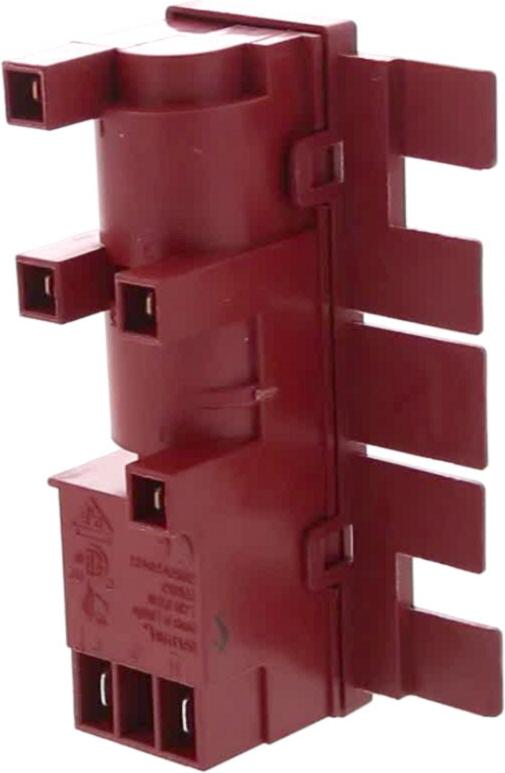

ALLUMEUR Cuisinière 4 FEUX

Position : 2

Prix indicatif : 57.07 €

Interrupteur Cuisinière ALLUMAGE 4596W3 3 COSSES

Position : 3

Prix indicatif : 20.3 €

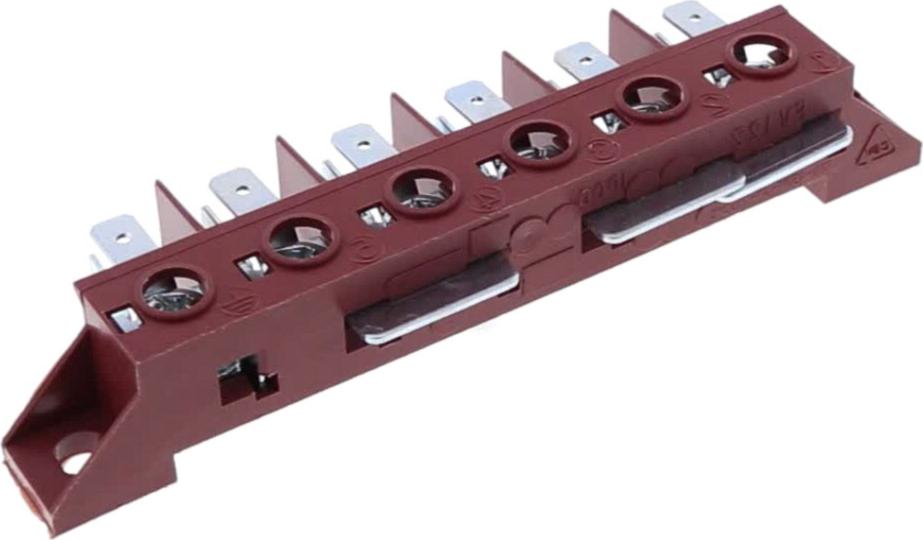

BORNIER Cuisinière 6 PHASES

Position : 7

Prix indicatif : 19.44 €

PLAQUE ELEC.1000W

Position : 12

Prix indicatif : 39.35 €

Résistance Cuisinière 1800W+700W GRILL

Position : 17

Prix indicatif : 62.08 €

RESISTANCE Cuisinière Inférieur 1600W (remplacée par 1400w)

Position : 18

Prix indicatif : 66.69 €

BOUGIE Cuisinière ALLUMAGE 580mm

Position : 19

Prix indicatif : 16.09 €

Commutateur Cuisinière FOUR 820507

Position : 20

Prix indicatif : 49.96 €

CACHE Cuisinière VOYANT JAUNE

Position : 32

Prix indicatif : 8.22 €

CACHE Cuisinière VOYANT ROUGE remplacé par JAUNE

Position : 33

Prix indicatif : 7.44 €

LIMITATEUR Four THERM.TEMP.F

Position : 43

Prix indicatif : 38.65 €

CHARNIERE Cuisinière DROITE COUVERCLE

Position : 51

Prix indicatif : 16.65 €

CHARNIERE Cuisinière GAUCHE COUVERCLE

Position : 52

Prix indicatif : 16.24 €

CHARNIERE Four GAUCHE OU DROITE

Position : 53

Prix indicatif : 29.5 €

ENTRETOISE Cuisinière POIGNEE

Position : 59

Prix indicatif : 2.84 €

SERRE CABLE DE BORNIER

Position : 61

Prix indicatif : 12.17 €

BANDEAU Cuisinière RETRO NOIR

Position : 67

Prix indicatif : 51.6 €

GRILLE C+F FOUR 430*380

Position : 73

Prix indicatif : 29.18 €

JOINT Cuisinière MOUFLE 4 CROCHETS 465*354

Position : 76

Prix indicatif : 25.27 €

MANETTE Cuisinière GAZ DOREE 34*39 12H 8MM 23MM AVEC DETROMPEUR 6H

Position : 79

Prix indicatif : 7.66 €

PIED Cuisinière

Position : 82

Prix indicatif : 4.08 €

BROCHE F+C 413mm 3 cotés Ancien modèle

Position : 86

Prix indicatif : 24.74 €

SUPPORT TOURNE BROCHE

Position : 87

Prix indicatif : 25.19 €

BOUTON Cuisinière HORLOGE RETRO

Position : 94

Prix indicatif : 3.56 €

Programmateur Cuisinière RETRO NOIR

Position : 97

Prix indicatif : 79.98 €

GRILLE Cuisinière 2 FEUX

Position : 102

Prix indicatif : 65.81 €

GRILLE Cuisinière 1 FEU

Position : 133

Prix indicatif : 19.43 €

JOINT Cuisinière NOIR PROTEC Couvercle EPUISE

Position : 136

BUTEE Cuisinière Couvercle ET PORTE FOUR

Position : 136

Prix indicatif : 2.47 €

BRULEUR Cuisinière Inférieur Auxiliaire

Position : 147

Prix indicatif : 21.93 €

RAMPE Cuisinière Alimentation 3+1 (P7)

Position : 161

Prix indicatif : 26.97 €

THERMOSTAT Cuisinière

Position : 172

Prix indicatif : 50.1 €

COURONNE Cuisinière TETE BRULEUR Rapide 90mm

Position : 174

Prix indicatif : 13.96 €

COURONNE Cuisinière TETE BRUL Semi-rapide 65mm

Position : 175

Prix indicatif : 14.45 €

COURONNE Cuisinière TETE BRULEUR Auxiliaire 45mm pet

Position : 176

Prix indicatif : 11.81 €

EMBOUT Cuisinière GAZ BUTANE

Position : 178

Prix indicatif : 4.14 €

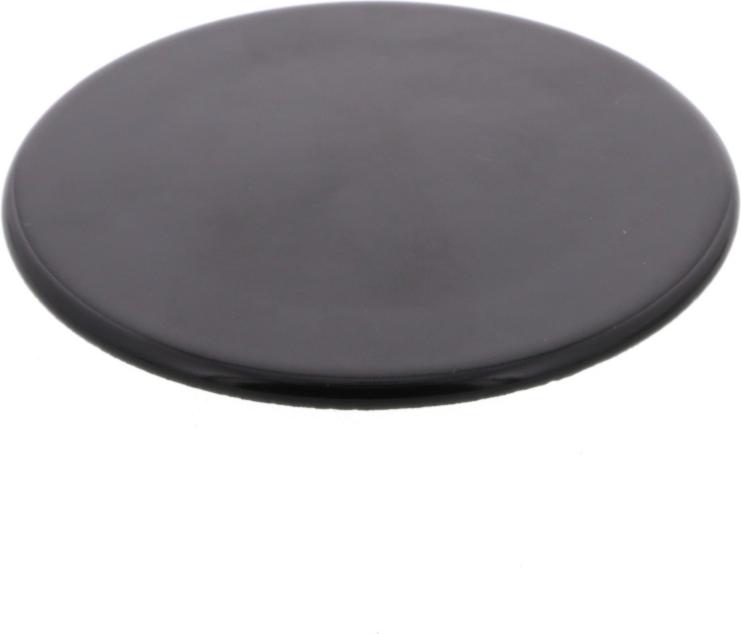

CHAPEAU Cuisinière BRULEUR Rapide 100mm

Position : 180

Prix indicatif : 17.09 €

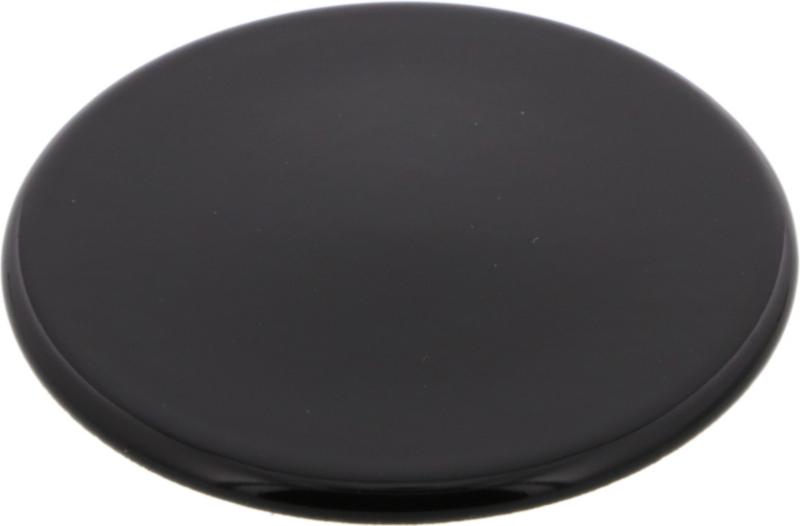

CHAPEAU Cuisinière BRULEUR Semi-rapide 75mm

Position : 181

Prix indicatif : 11.79 €

CHAPEAU Cuisinière BRULEUR Auxiliaire 55mm

Position : 186

Prix indicatif : 9.02 €

CONTRE PORTE F+VITR Intérieure AP9835

Position : 233

Prix indicatif : 61.65 €

PANNEAU Cuisinière DROIT NOIR

Position : 236

Prix indicatif : 58.76 €

PANNEAU Cuisinière GAUCHE NOIR

Position : 237

Prix indicatif : 47.69 €

TAQUE Cuisinière 3+1 NOIRE

Position : 240

Prix indicatif : 57.2 €

PORTE Cuisinière SOUS FOUR NOIRE

Position : 244

Prix indicatif : 25.41 €

LECHE FRITE Cuisinière FOUR 402*375

Position : 246

PLINTHE Cuisinière marron BASSE (P6)

Position : 247

Prix indicatif : 12.58 €

PLAQUE Cuisinière PATISSERIE 412*373

Position : 258

Prix indicatif : 37.86 €

TOLE Cuisinière ARRIERE

Position : 260

Prix indicatif : 21.7 €

TOLE Cuisinière EVACUATION FUMEE

Position : 261

Prix indicatif : 7.39 €

TOLE Cuisinière EVACUATION FUMEE

Position : 262

Prix indicatif : 8.36 €

FACADE Cuisinière MOUFLE

Position : 265

Prix indicatif : 28.35 €

MOUFLE Cuisinière

Position : 270

Prix indicatif : 97.46 €

TOLE Cuisinière Inférieur PLAQUE Electrique

Position : 271

Prix indicatif : 14.37 €

TOLE Cuisinière ARRIERE SUPERIEUR

Position : 273

Prix indicatif : 13.89 €

SOCLE Cuisinière BAS AVANT ACIER

Position : 277

Prix indicatif : 7.39 €

GLISSIERE Cuisinière DROITE TIROIR (P4)

Position : 278

Prix indicatif : 11.84 €

GLISSIERE Cuisinière GAUCHE TIROIR (P4) EPUISE

Position : 279

CADRE Cuisinière CARCASSE DROIT (P2)

Position : 280

Prix indicatif : 59.33 €

CADRE Cuisinière CARCASSE GAUCHE (P2)

Position : 281

Prix indicatif : 66.12 €

SUPPORT Cuisinière TAQUE ARG

Position : 284

Prix indicatif : 20.92 €

SUPPORT Cuisinière TAQUE ARD

Position : 285

Prix indicatif : 22.28 €

TOLE Four SOUS Résistance Inférieur

Position : 294

Prix indicatif : 10.99 €

SUPPORT Cuisinière Programmateur

Position : 298

Prix indicatif : 6.94 €

PASSE CABLE Cuisinière

Position : 300

Prix indicatif : 3.96 €

COUVERCLE Cuisinière VERRE RETRO NOIR

Position : 301

Prix indicatif : 108.6 €

JEU Cuisinière Injecteur Gaz Naturel

Position : 306

Prix indicatif : 21.07 €

JEU Cuisinière Injecteur Gaz Butane 3+1 C31

Position : 306

Prix indicatif : 20.62 €

ISOLANT Cuisinière MOUFLE

Position : 309

Prix indicatif : 38.1 €

ISOLANT Cuisinière ARRIERE MOUFLE

Position : 310

Prix indicatif : 9.34 €

CONVOYEUR Cuisinière TANGENTIEL

Position : 313

Prix indicatif : 40.37 €

Contre-poids Cuisinière

Position : 321

Prix indicatif : 27.41 €

BOUCHON Four SUR MOUFLE

Position : 330

Prix indicatif : 5.51 €

SUPPORT Cuisinière

Position : 335

Prix indicatif : 3.03 €

RESSORT Cuisinière MANETTE

Position : 407

Prix indicatif : 2.35 €

SUPPORT CHARNIERE FOUR

Position : 412

Prix indicatif : 10.87 €

DISQUE Cuisinière NOIR PLAQUE Electrique

Position : 440

Prix indicatif : 7.53 €

RESSORT Cuisinière BOUGIE

Position : 456

Prix indicatif : 1.89 €

SUPPORT Cuisinière RAMPE Alimentation

Position : 458

Prix indicatif : 7.71 €

RESSORT Cuisinière FIXE PLAQUE ELE

Position : 464

Prix indicatif : 0.41 €

CABLE Cuisinière Alimentation

Position : 507

Prix indicatif : 13.68 €

PATIN Cuisinière GRILLE

Position : 508

Prix indicatif : 3.19 €

VIS Cuisinière

Position : 511

Prix indicatif : 2.25 €

VIS Cuisinière

Position : 512

Prix indicatif : 2.21 €

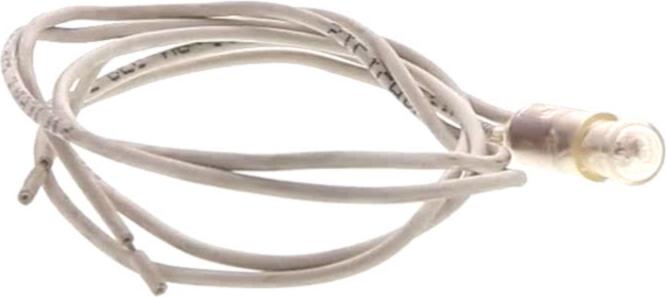

VOYANT Cuisinière FILS BLANCS

Position : 519

Prix indicatif : 8.12 €

LAMPE Cuisinière FOUR 15w E14 300°

Position : 529

Prix indicatif : 3.61 €

SUPPORT Four BULBE Thermostat

Position : 616

Prix indicatif : 5.77 €

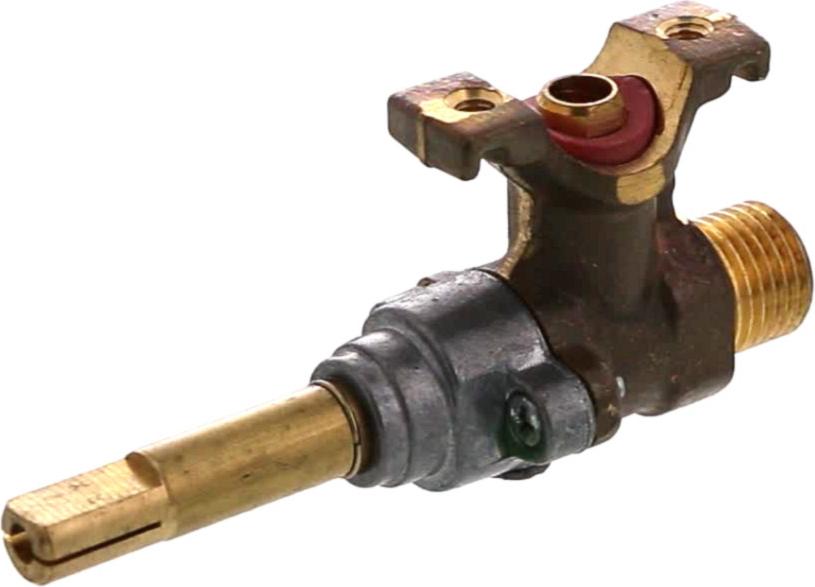

ROBINET Cuisinière Rapide VERT

Position : 620

Prix indicatif : 24.52 €

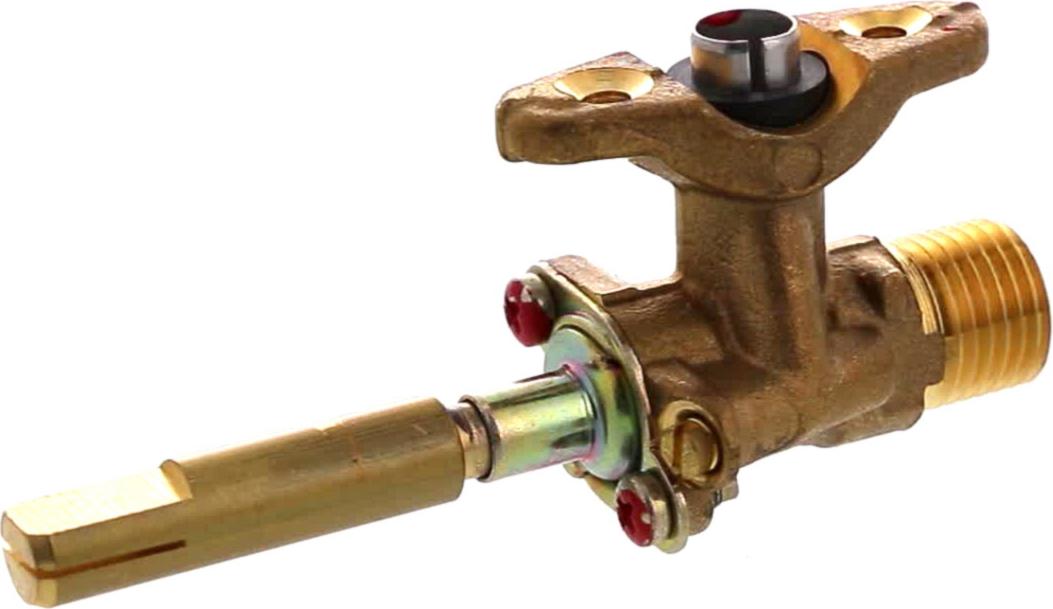

ROBINET Cuisinière Semi-rapide

Position : 621

Prix indicatif : 18.74 €

ROBINET Cuisinière Auxiliaire BLANC

Position : 624

Prix indicatif : 22.84 €
