Vue éclatée réfrigérateur Curling R2370Z

Découvrez la vue éclatée complète réfrigérateur Curling R2370Z, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Curling R2370Z et éviter les pannes imprévues. 71 pièces référencées.

Cette vue éclatée Curling R2370Z référence 71 pièces détachées, dont relais froid thermostat bp1111z, relais froid démarrage aspera 1058a, couvercle froid manette thermostat, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Curling : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : RELAIS Froid Thermostat BP1111Z (17.63 €) · RELAIS Froid Démarrage ASPERA 1058A (23.04 €) · COUVERCLE Froid MANETTE Thermostat (repère 6, 2.75 €) · SUPPORT Froid COMPRESSEUR (repère 20, 16.89 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid DEGIVRAGE (repère 140, 12.65 €) · SUPPORT Froid SONDE THERMOSTAT (repère 180, 2.4 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid Congélateur SUP/INFERIEUR (repère 40, 105.51 €) · CHARNIERE Froid Supérieur DROITE (repère 50) · DOUILLE Froid Charnière CENTRALE BAS (repère 100, 19.11 €) · EVAPORATEUR Froid Réfrigérateur 2 PORTES (repère 160, 123.91 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

RELAIS Froid Thermostat BP1111Z (17.63 €) · COUVERCLE Froid MANETTE Thermostat (repère 6, 2.75 €) · JOINT Froid Congélateur SUP/INFERIEUR (repère 40, 105.51 €) · Thermostat Froid CLIMATI 077B6469 (repère 60, 47.82 €) · MANETTE Froid THERMOSTAT (repère 90, 11.25 €) · REPERE Froid THERMOSTAT (repère 100, 2.63 €) · SUPPORT Froid SONDE THERMOSTAT (repère 180, 2.4 €) · JOINT Froid CHARNIERE CENTRALE (repère 380, 1.56 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

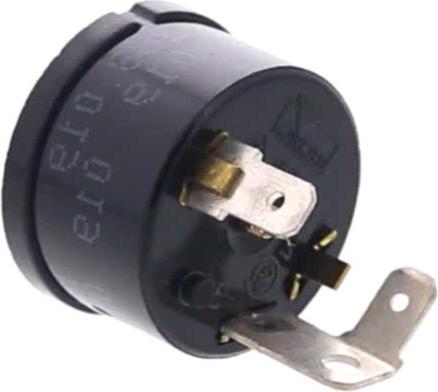

RELAIS Froid Thermostat BP1111Z
RELAIS Froid Thermostat BP1111Z
Prix indicatif : 17.63 €
RELAIS Froid Démarrage ASPERA 1058A
RELAIS Froid Démarrage ASPERA 1058A
Prix indicatif : 23.04 €
COUVERCLE Froid MANETTE Thermostat
COUVERCLE Froid MANETTE Thermostat
Position : 6
Prix indicatif : 2.75 €
SUPPORT Froid EVAPORATEUR
SUPPORT Froid EVAPORATEUR
Position : 7
SUPPORT Froid GRILLE EVAPORATEUR EPUISE
SUPPORT Froid GRILLE EVAPORATEUR EPUISE
Position : 8
CACHE Froid AMPOULE
CACHE Froid AMPOULE
Position : 10
Prix indicatif : 3.56 €
CACHE Froid AMPOULE
CACHE Froid AMPOULE
Position : 11
Prix indicatif : 29.86 €
PLAFONNIER Froid LAMPE EPUISE
PLAFONNIER Froid LAMPE EPUISE
Position : 13
SUPPORT Froid Supérieur BOITE AMPOULE EPUISE
SUPPORT Froid Supérieur BOITE AMPOULE EPUISE
Position : 14
GRILLE Froid SEPARATION HAUT/BAS EPUISE
GRILLE Froid SEPARATION HAUT/BAS EPUISE
Position : 15
AMPOULE Froid 15W 240V
AMPOULE Froid 15W 240V
Position : 20
Prix indicatif : 6.12 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 20
Prix indicatif : 16.89 €
AMPOULE Froid 10W E14 240V REC0007
AMPOULE Froid 10W E14 240V REC0007
Position : 21
Prix indicatif : 8.1 €
PROTECTION Froid INTERUPTEUR EPUISE
PROTECTION Froid INTERUPTEUR EPUISE
Position : 25
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 30
Prix indicatif : 5.5 €
PLAQUE Froid BLOCAGE COMPRESSEUR
PLAQUE Froid BLOCAGE COMPRESSEUR
Position : 30
Prix indicatif : 2.38 €
Balconnnet Froid Intermédiaire Supérieur
Balconnnet Froid Intermédiaire Supérieur
Position : 30
Prix indicatif : 19.15 €
JOINT Froid Congélateur SUP/INFERIEUR
JOINT Froid Congélateur SUP/INFERIEUR
Position : 40
Prix indicatif : 105.51 €
CHARNIERE Froid Supérieur DROITE
CHARNIERE Froid Supérieur DROITE
Position : 50
Balconnnet Froid Supérieur
Balconnnet Froid Supérieur
Position : 50
Prix indicatif : 21.16 €
Thermostat Froid CLIMATI 077B6469
Thermostat Froid CLIMATI 077B6469
Position : 60
Prix indicatif : 47.82 €
COUVERCLE Froid BALCONNET
COUVERCLE Froid BALCONNET
Position : 60
Prix indicatif : 9.73 €
SUPPORT Froid OEUFS
SUPPORT Froid OEUFS
Position : 70
Prix indicatif : 3.63 €
Interrupteur Froid LUMIERE
Interrupteur Froid LUMIERE
Position : 71
Prix indicatif : 11.01 €
BOITE Froid AMOVIBLE GRAND MODELE EPUISE
BOITE Froid AMOVIBLE GRAND MODELE EPUISE
Position : 80
MANETTE Froid THERMOSTAT
MANETTE Froid THERMOSTAT
Position : 90
Prix indicatif : 11.25 €
PROFIL Froid VERRE BAC LEGUMES
PROFIL Froid VERRE BAC LEGUMES
Position : 90
Prix indicatif : 5.74 €
DOUILLE Froid Charnière CENTRALE BAS
DOUILLE Froid Charnière CENTRALE BAS
Position : 100
Prix indicatif : 19.11 €
REPERE Froid THERMOSTAT
REPERE Froid THERMOSTAT
Position : 100
Prix indicatif : 2.63 €
BAC Froid LEGUMES
BAC Froid LEGUMES
Position : 100
Prix indicatif : 26.09 €
ROUE Froid E
ROUE Froid E
Position : 105
AXE Froid ROUE
AXE Froid ROUE
Position : 106
Prix indicatif : 2.03 €
BOITE Froid VIANDE
BOITE Froid VIANDE
Position : 120
Prix indicatif : 12.74 €
GRILLE Froid
GRILLE Froid
Position : 130
Prix indicatif : 21.64 €
VITRE Froid BAC LEGUMES
VITRE Froid BAC LEGUMES
Position : 140
Prix indicatif : 20.23 €
BAC Froid DEGIVRAGE
BAC Froid DEGIVRAGE
Position : 140
Prix indicatif : 12.65 €
COUVERCLE Froid GRANDE BOITE EPUISE
COUVERCLE Froid GRANDE BOITE EPUISE
Position : 140
COUVERCLE Froid BOITE A VIANDE
COUVERCLE Froid BOITE A VIANDE
Position : 150
Prix indicatif : 13.06 €
EVAPORATEUR Froid Réfrigérateur 2 PORTES
EVAPORATEUR Froid Réfrigérateur 2 PORTES
Position : 160
Prix indicatif : 123.91 €
SOCLE Froid
SOCLE Froid
Position : 170
Prix indicatif : 17.23 €
CONDENSEUR Froid
CONDENSEUR Froid
Position : 170
Prix indicatif : 61.65 €
PIED Froid REGLABLE
PIED Froid REGLABLE
Position : 180
Prix indicatif : 4.68 €
SUPPORT Froid SONDE THERMOSTAT
SUPPORT Froid SONDE THERMOSTAT
Position : 180
Prix indicatif : 2.4 €
TOP Froid L=60cm AP9416
TOP Froid L=60cm AP9416
Position : 200
Prix indicatif : 32.59 €
BANDEAU Froid
BANDEAU Froid
Position : 210
Prix indicatif : 16.45 €
SERIGRAPHIE Froid R2370Z CURLING EPUISE
SERIGRAPHIE Froid R2370Z CURLING EPUISE
Position : 220
CACHE Froid CHARNIERE Gauche SOCLE EPUISE
CACHE Froid CHARNIERE Gauche SOCLE EPUISE
Position : 230
AXE Froid CHARNIERE Supérieur AP150995
AXE Froid CHARNIERE Supérieur AP150995
Position : 280
Prix indicatif : 9.51 €
SUPPORT Froid BANDEAU
SUPPORT Froid BANDEAU
Position : 290
Prix indicatif : 10.78 €
DOUILLE Froid CHARNIERE INFERIEUR
DOUILLE Froid CHARNIERE INFERIEUR
Position : 310
Prix indicatif : 2.4 €
DOUILLE Froid Charnière CENTRALE Inférieur
DOUILLE Froid Charnière CENTRALE Inférieur
Position : 320
Prix indicatif : 2.34 €
DESHYDRATEUR Froid 15G
DESHYDRATEUR Froid 15G
Position : 330
Prix indicatif : 6.98 €
CHARNIERE Froid CENTRALE
CHARNIERE Froid CENTRALE
Position : 330
GRILLE Froid Evaporateur SUPERIEURE EPUISE
GRILLE Froid Evaporateur SUPERIEURE EPUISE
Position : 350
SILENT BLOC Froid COMPRESSEUR
SILENT BLOC Froid COMPRESSEUR
Position : 370
Prix indicatif : 3.79 €
JOINT Froid CHARNIERE CENTRALE
JOINT Froid CHARNIERE CENTRALE
Position : 380
Prix indicatif : 1.56 €
AXE Froid CHARNIERE Inférieur ET Supérieur
AXE Froid CHARNIERE Inférieur ET Supérieur
Position : 400
Prix indicatif : 5.3 €
CACHE Froid TROU CHARNIERE
CACHE Froid TROU CHARNIERE
Position : 410
Prix indicatif : 2.64 €
PORTE Froid Réfrigérateur Supérieur EPUISE
PORTE Froid Réfrigérateur Supérieur EPUISE
Position : 443
PORTE Froid Réfrigérateur Inférieur EPUISE
PORTE Froid Réfrigérateur Inférieur EPUISE
Position : 444
POIGNEE Froid KIT G+D+DOUILLES
POIGNEE Froid KIT G+D+DOUILLES
Position : 460
PLAQUE Froid SEPARATION HAUT/BAS EPUISE
PLAQUE Froid SEPARATION HAUT/BAS EPUISE
Position : 460
BOITE Froid AMOVIBLE EPUISE
BOITE Froid AMOVIBLE EPUISE
Position : 520
COUVERCLE Froid PETITE BOITE EPUISE
COUVERCLE Froid PETITE BOITE EPUISE
Position : 530
COUVERCLE Froid GRANDE BOITE Supérieur
COUVERCLE Froid GRANDE BOITE Supérieur
Position : 570
Prix indicatif : 13.56 €
CHARNIERE Froid Supérieur GAUCHE
CHARNIERE Froid Supérieur GAUCHE
Position : 590
Prix indicatif : 29.07 €
CHARNIERE Froid Inférieur GAUCHE AV0031
CHARNIERE Froid Inférieur GAUCHE AV0031
Position : 640
Prix indicatif : 48.92 €
CHARNIERE Froid Inférieur DROITE AV0031
CHARNIERE Froid Inférieur DROITE AV0031
Position : 650
Prix indicatif : 13.33 €
AMPOULE Froid Inférieur BOITE
AMPOULE Froid Inférieur BOITE
Position : 810
Prix indicatif : 3.17 €
CACHE Froid LAMPE
CACHE Froid LAMPE
Position : 811
Prix indicatif : 4.28 €

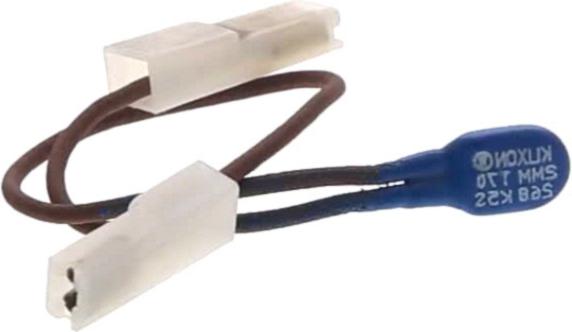

PROTECTION Froid Thermostat LAMPE
PROTECTION Froid Thermostat LAMPE
Position : 950
Prix indicatif : 11.21 €
