Vue éclatée réfrigérateur SIDEX 216NOB4

Découvrez la vue éclatée complète réfrigérateur SIDEX 216NOB4, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SIDEX 216NOB4 et éviter les pannes imprévues. 45 pièces référencées.

Cette vue éclatée SIDEX 216NOB4 référence 45 pièces détachées, dont ampoule froid 15w, crochet froid porte freezer, douille lampe, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SIDEX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : SUPPORT Froid THERMOSTAT (repère 4, 17.87 €) · CACHE Froid SUPPORT THERMOSTAT (repère 5, 7.6 €) · Thermostat Froid 077B6532 077B6108 077B6149 4 cosses (repère 6, 27.32 €) · MANETTE Froid THERMOSTAT (repère 10, 12.65 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : Interrupteur Froid DEGIVRAGE (repère 11, 14.99 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CROCHET Froid PORTE FREEZER (repère 1, 12.9 €) · CROCHET Froid POIGNEE Porte FREEZER (repère 3, 5.2 €) · CHARNIERE Froid Supérieur (repère 5, 16.43 €) · PORTE Froid FREEZER 457*160 (repère 7, 39.93 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

SUPPORT Froid THERMOSTAT (repère 4, 17.87 €) · CACHE Froid SUPPORT THERMOSTAT (repère 5, 7.6 €) · Thermostat Froid 077B6532 077B6108 077B6149 4 cosses (repère 6, 27.32 €) · MANETTE Froid THERMOSTAT (repère 10, 12.65 €) · CONDENSATEUR Froid 4uF (repère 15, 20.03 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

AMPOULE Froid 15w
AMPOULE Froid 15w
Position : 1
Prix indicatif : 3.31 €
CROCHET Froid PORTE FREEZER
CROCHET Froid PORTE FREEZER
Position : 1
Prix indicatif : 12.9 €
DOUILLE LAMPE
DOUILLE LAMPE
Position : 2
Prix indicatif : 10.96 €
CACHE Froid VIS
CACHE Froid VIS
Position : 2
Prix indicatif : 19.17 €
CROCHET Froid POIGNEE Porte FREEZER
CROCHET Froid POIGNEE Porte FREEZER
Position : 3
Prix indicatif : 5.2 €
COUVERCLE Froid BALCONNET Supérieur
COUVERCLE Froid BALCONNET Supérieur
Position : 4
Prix indicatif : 22.77 €
SUPPORT Froid THERMOSTAT
SUPPORT Froid THERMOSTAT
Position : 4
Prix indicatif : 17.87 €
BALCONNET Froid 1/2
BALCONNET Froid 1/2
Position : 5
Prix indicatif : 19.2 €

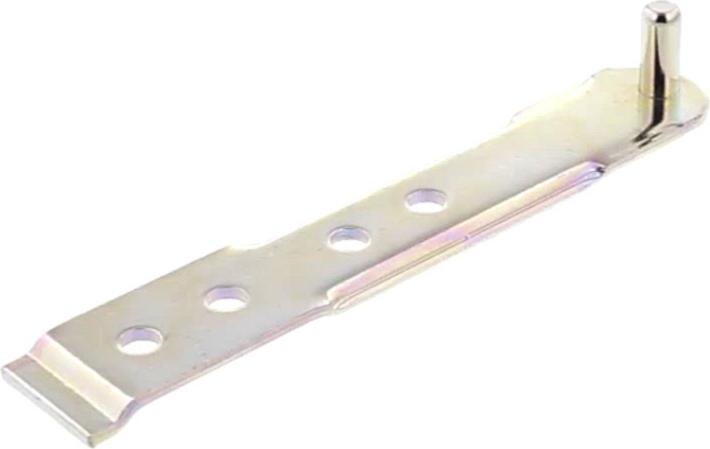

CHARNIERE Froid Supérieur
CHARNIERE Froid Supérieur
Position : 5
Prix indicatif : 16.43 €
CACHE Froid SUPPORT THERMOSTAT
CACHE Froid SUPPORT THERMOSTAT
Position : 5
Prix indicatif : 7.6 €
Thermostat Froid 077B6532 077B6108 077B6149 4 cosses
Thermostat Froid 077B6532 077B6108 077B6149 4 cosses
Position : 6
Prix indicatif : 27.32 €
BALCONNET Froid 1/2 transparent clair 202*18*98
BALCONNET Froid 1/2 transparent clair 202*18*98
Position : 6
Prix indicatif : 15.66 €
PORTE Froid FREEZER 457*160
PORTE Froid FREEZER 457*160
Position : 7
Prix indicatif : 39.93 €
Interrupteur Froid LUMIERE POUSSOIR HL-404 2 COSSES
Interrupteur Froid LUMIERE POUSSOIR HL-404 2 COSSES
Position : 7
BARRE Froid 1/2 Balconnnet
BARRE Froid 1/2 Balconnnet
Position : 7
Prix indicatif : 10.58 €
BALCONNET Froid BOUTEILLES BLANC 417*61*97
BALCONNET Froid BOUTEILLES BLANC 417*61*97
Position : 8
Prix indicatif : 34.1 €
POUSSOIR Froid Interrupteur
POUSSOIR Froid Interrupteur
Position : 8
Prix indicatif : 19.79 €
CLAYETTE Froid 1/2 GRILLE ARRIERE
CLAYETTE Froid 1/2 GRILLE ARRIERE
Position : 8
Prix indicatif : 25.89 €
CHARNIERE Froid Porte FREEZER
CHARNIERE Froid Porte FREEZER
Position : 9
Prix indicatif : 19.65 €
ARRET Froid BALCONNET BOUTEILLES BLANC
ARRET Froid BALCONNET BOUTEILLES BLANC
Position : 9
Prix indicatif : 20.56 €
CLIPS MANETTE
CLIPS MANETTE
Position : 9
Prix indicatif : 10.55 €
BARRE Froid Balconnnet BOUTEILLES
BARRE Froid Balconnnet BOUTEILLES
Position : 10
Prix indicatif : 23.45 €
MANETTE Froid THERMOSTAT
MANETTE Froid THERMOSTAT
Position : 10
Prix indicatif : 12.65 €
CLAYETTE Froid 1/2 GRILLE AVANT
CLAYETTE Froid 1/2 GRILLE AVANT
Position : 10
Prix indicatif : 30.46 €
ENJOLIVEUR Froid DESSUS BAC LEGUMES
ENJOLIVEUR Froid DESSUS BAC LEGUMES
Position : 11
Prix indicatif : 17.96 €
Interrupteur Froid DEGIVRAGE
Interrupteur Froid DEGIVRAGE
Position : 11
Prix indicatif : 14.99 €
PORTE Froid Réfrigérateur COMPLETE
PORTE Froid Réfrigérateur COMPLETE
Position : 11
Prix indicatif : 116.64 €
CACHE Froid TROUS
CACHE Froid TROUS
Position : 12
Prix indicatif : 9.11 €
GRILLE Froid CLAYETTE remplacée par clayette verre
GRILLE Froid CLAYETTE remplacée par clayette verre
Position : 12
Prix indicatif : 39.17 €
CABLE Froid ALIMENTATION
CABLE Froid ALIMENTATION
Position : 12
Prix indicatif : 20.09 €
CACHE Froid VIS POIGNEE
CACHE Froid VIS POIGNEE
Position : 13
Prix indicatif : 7.29 €
RELAI Démarrage+thermique
RELAI Démarrage+thermique
Position : 13
Prix indicatif : 37.19 €
RELAIS Froid 103N0021
RELAIS Froid 103N0021
Position : 13
Prix indicatif : 26.39 €
DESSUS Froid BAC LEGUMES 468*174*4
DESSUS Froid BAC LEGUMES 468*174*4
Position : 13
Prix indicatif : 27.02 €
POIGNEE Froid
POIGNEE Froid
Position : 14
Prix indicatif : 25.07 €
RONDELLE Froid AXE Inférieur
RONDELLE Froid AXE Inférieur
Position : 14
Prix indicatif : 9.96 €
COMPRESSEUR 1/6 R600A
COMPRESSEUR 1/6 R600A
Position : 14
Prix indicatif : 154.59 €
CONDENSATEUR Froid 4uF
CONDENSATEUR Froid 4uF
Position : 15
Prix indicatif : 20.03 €
RONDELLE Froid AXE CENT/INF
RONDELLE Froid AXE CENT/INF
Position : 15
Prix indicatif : 10.04 €
AXE Froid CHARNIERE Inférieur
AXE Froid CHARNIERE Inférieur
Position : 16
Prix indicatif : 10.19 €
BAC Froid LEGUMES TRANSPARENT CLAIR 232*190*171
BAC Froid LEGUMES TRANSPARENT CLAIR 232*190*171
Position : 17
Prix indicatif : 37.91 €
DESHYDRATEUR Froid
DESHYDRATEUR Froid
Position : 17
Prix indicatif : 6.94 €
PIED Froid
PIED Froid
Position : 18
Prix indicatif : 9 €
CHARNIERE Froid Inférieur
CHARNIERE Froid Inférieur
Position : 19
Prix indicatif : 18.92 €
ENTRETOISE Froid MURALE PLASTIQUE
ENTRETOISE Froid MURALE PLASTIQUE
Position : 20
Prix indicatif : 16.45 €
