Vue éclatée réfrigérateur WHIRLPOOL WSC5541N 858664111220
Découvrez la vue éclatée complète réfrigérateur WHIRLPOOL WSC5541N 858664111220, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur WHIRLPOOL WSC5541N 858664111220 et éviter les pannes imprévues. 73 pièces référencées.
Cette vue éclatée WHIRLPOOL WSC5541N 858664111220 référence 73 pièces détachées, dont couvercle froid balconnet superieur, bac froid oeufs, pion froid balconnet, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid EGYS90HLP R134 (repère 4020, 280.84 €) · CACHE Froid RELAIS (repère 4910, 5.36 €) · THERMOSTAT Froid FUSIBLE (repère 5621, 74.94 €) · RELAIS Froid Démarrage+thermique (repère 6140, 63.47 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid DEGIVRAGE (repère 4021, 53.31 €) · MOTEUR Froid VENTILATEUR Evaporateur (repère 4410, 147.99 €) · MOTEUR Froid VENTILATEUR CONDENS (repère 4420, 152.52 €) · TURBINE Froid VENTILATEUR CONDENSEUR (repère 4430, 12.66 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid DISTRIBUTEUR W10310114 CLX2-1A (repère 4000) · SUPPORT Froid MOTEUR BROYEUR (repère 4001, 29.49 €) · MOTEUR Froid VENTILATEUR Evaporateur (repère 4410, 147.99 €) · MOTEUR Froid VENTILATEUR CONDENS (repère 4420, 152.52 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

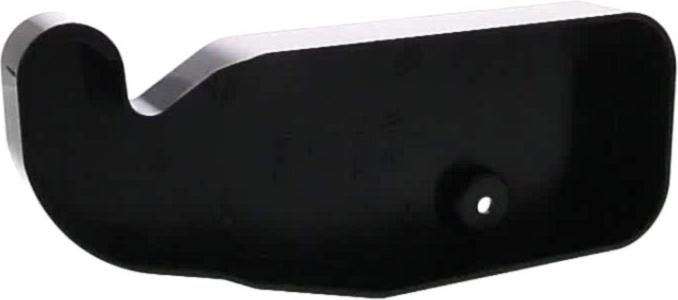

Sur cette vue : BUTEE Froid Inférieur Porte Réfrigérateur (repère 470, 26.15 €) · CHARNIERE Froid SUPERIEURE DROITE (repère 1881, 49.72 €) · CACHE Froid CHARNIERE DROITE (repère 1887, 11.18 €) · JOINT Froid PORTE Réfrigérateur 1600*465 (repère 1910, 81.56 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE Réfrigérateur 1600*465 (repère 1910, 81.56 €) · JOINT Froid PORTE Congélateur 1625*395 (repère 1911, 93.17 €) · JOINT Froid (repère 4065) · CACHE Froid FILTRE ANTI-BACTERIEN (repère 4405, 9.72 €) · THERMOSTAT Froid FUSIBLE (repère 5621, 74.94 €) · BOUCHON Froid FILTRE (repère 7810, 24.46 €) · FILTRE Froid CARTOUCHE (repère 7818, 39.67 €) · SUPPORT Froid FILTRE EAU (repère 7819)
