Vue éclatée réfrigérateur WHIRLPOOL ART721.NOIR ART721NOIR 856472101000
Découvrez la vue éclatée complète réfrigérateur WHIRLPOOL ART721.NOIR ART721NOIR 856472101000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur WHIRLPOOL ART721.NOIR ART721NOIR 856472101000 et éviter les pannes imprévues. 67 pièces référencées.

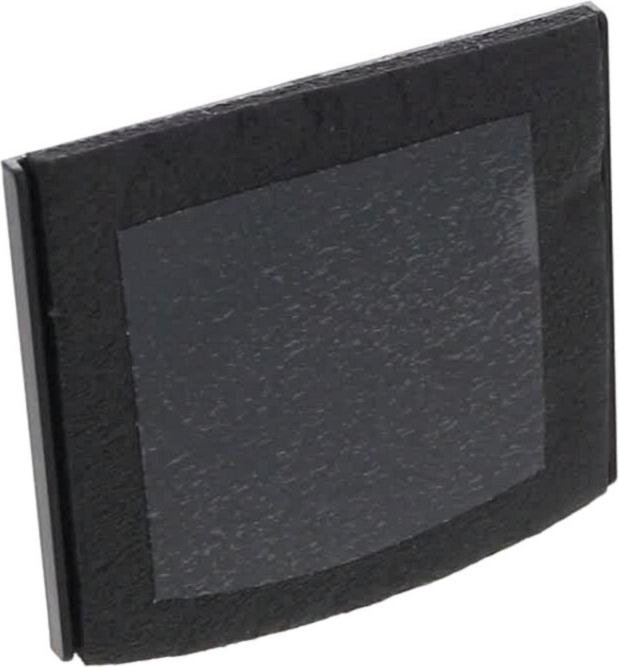

Cette vue éclatée WHIRLPOOL ART721.NOIR ART721NOIR 856472101000 référence 67 pièces détachées, dont deshydrateur froid 3 voies, rail froid glissiere, volet froid trappe glacons, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

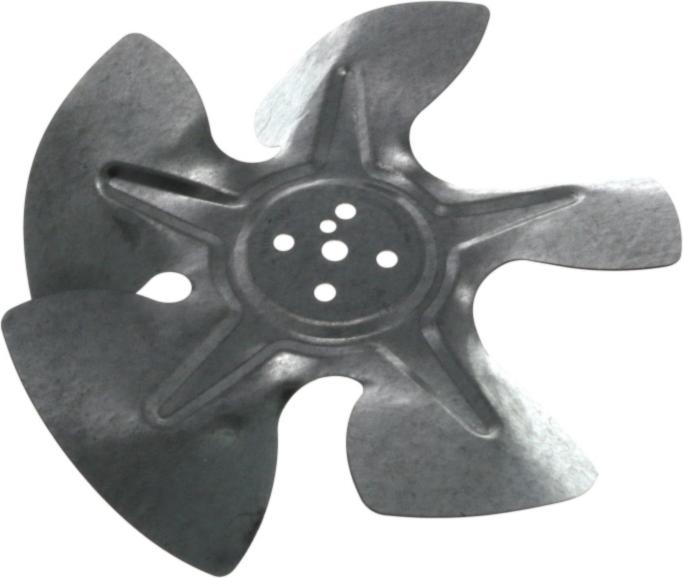

Sur cette vue : COMPRESSEUR FGS90HA R134 (repère 4020, 224.51 €) · CONDENSATEUR Froid 5Uf EN60252-1 (repère 4210, 19.76 €) · TURBINE Froid MOTEUR COMPRESSEUR (repère 4430, 60.8 €) · Thermostat Froid Réfrigérateur (repère 5540, 131.86 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid GLACONS + RESISTANCE (repère 2210, 104.76 €) · MOTEUR Froid VENTILATEUR Evaporateur 4389148 (repère 4310) · TURBINE Froid VENTILATEUR CONDENSEUR (repère 4330, 13.85 €) · Résistance Froid DEGIVRAGE 552W (repère 4530, 118.02 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

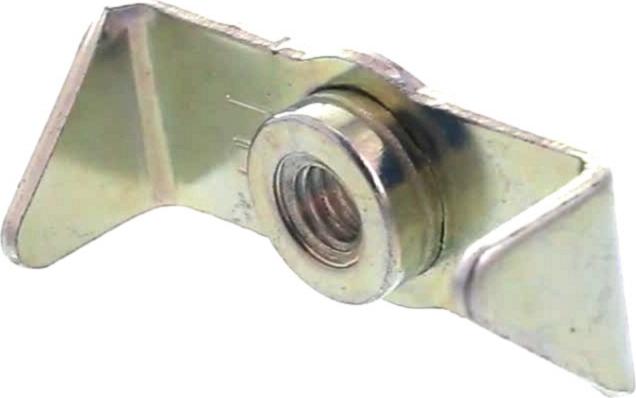

Sur cette vue : RACCORD Froid MOTEUR FABRIQUE (repère 4010, 30.67 €) · MOTEUR Froid FAB GLACE (repère 4010, 200.04 €) · MOTEUR Froid VENTILATEUR Evaporateur 4389148 (repère 4310) · TURBINE Froid VENTILATEUR CONDENSEUR (repère 4330, 13.85 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

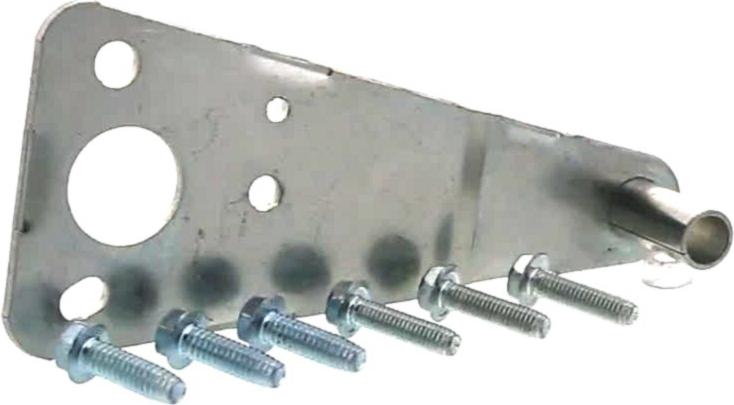

Sur cette vue : CHARNIERE Froid Supérieur Droit ou Gauche (repère 400, 41.55 €) · BUTEE Froid Inférieur PORTE remplacée par kit (repère 410, 30.86 €) · CAME Froid BUTEE Inférieur Porte Réfrigérateur (repère 1040, 15.46 €) · Interrupteur Froid PORTE Réfrigérateur WP11 W10398859 5E4-25T85-U wp11 (repère 2530, 14.51 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Froid 5Uf EN60252-1 (repère 4210, 19.76 €) · Thermostat Froid Réfrigérateur (repère 5540, 131.86 €) · Thermostat Froid DEGIVRAGE 37TVB01 (repère 5550, 79.22 €) · Thermostat Froid Congélateur 9535N13 (repère 5560, 189.93 €) · JOINT Froid RACCORD (repère 7940, 12.9 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
