Vue éclatée réfrigérateur WHIRLPOOL ARZ740B 858674001010
Découvrez la vue éclatée complète réfrigérateur WHIRLPOOL ARZ740B 858674001010, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur WHIRLPOOL ARZ740B 858674001010 et éviter les pannes imprévues. 71 pièces référencées.
Cette vue éclatée WHIRLPOOL ARZ740B 858674001010 référence 71 pièces détachées, dont butee froid charniere porte inférieur, clapet froid distrib glace complet, support froid poignee, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

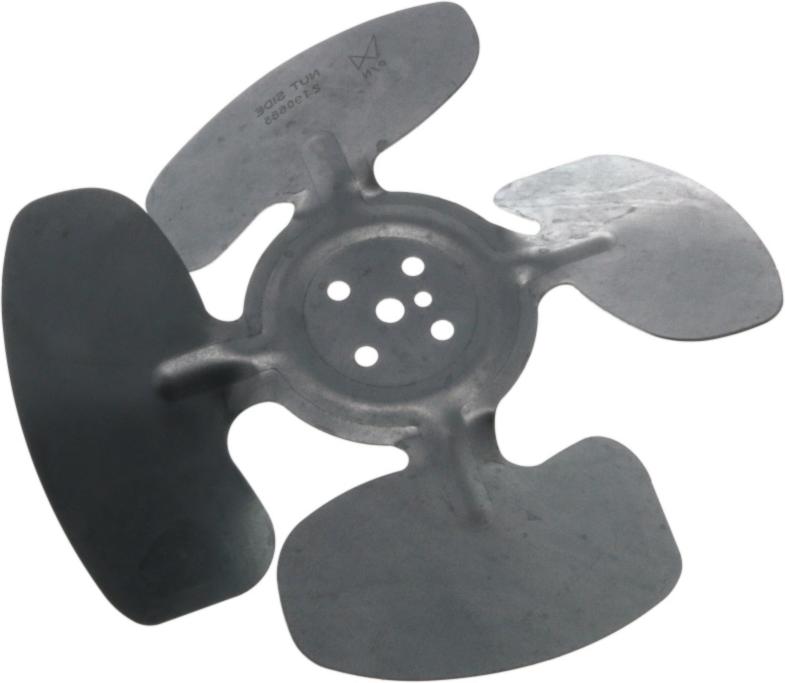

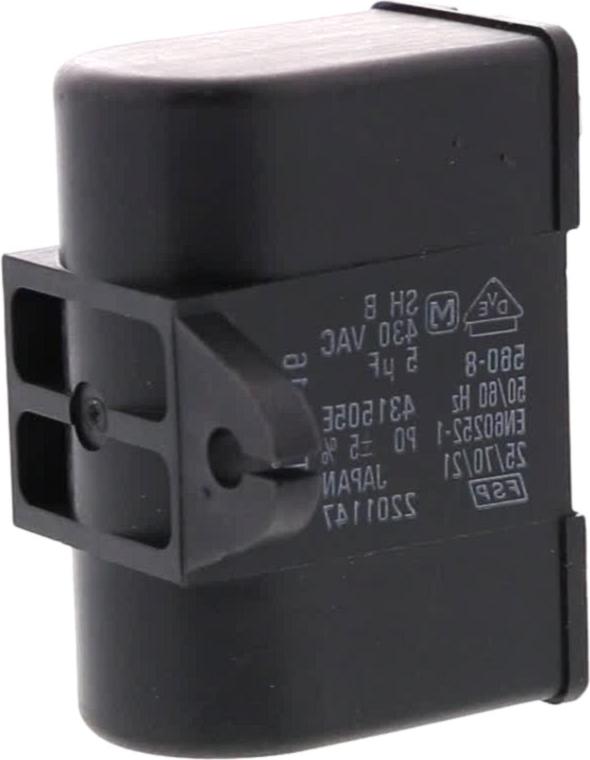

Sur cette vue : COMPRESSEUR FGS90HA R134 (repère 402, 224.17 €) · CONDENSATEUR Froid 5Uf EN60252-1 (repère 420, 23.24 €) · RELAIS Froid DEMARRAGE (repère 420, 44.8 €) · TURBINE Froid MOTEUR COMPRESSEUR (repère 440, 67.69 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

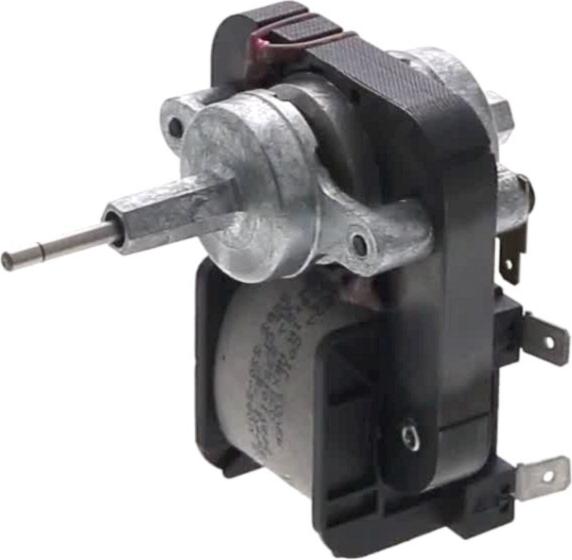

Sur cette vue : Résistance Froid DEGIVRAGE 185W + BAC (repère 239, 110.81 €) · MOTEUR Froid VENTILATEUR Evaporateur (repère 441, 145.91 €) · TURBINE Froid VENTILATEUR CONDENSEUR (repère 441, 15.43 €) · Résistance Froid DEGIVRAGE 552W (repère 451, 114.42 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid DISTRIBUTEUR (repère 406, 166.45 €) · MOTEUR Froid CONDENS Inférieur (repère 440, 134.2 €) · TURBINE Froid MOTEUR COMPRESSEUR (repère 440, 67.69 €) · VIS Froid MOTEUR COMPRESSEUR (repère 440, 8.3 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

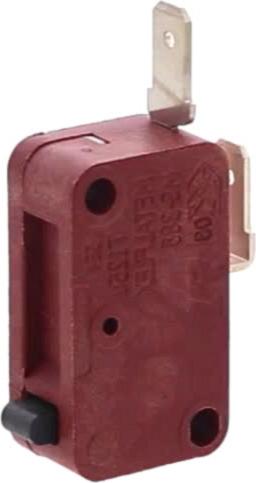

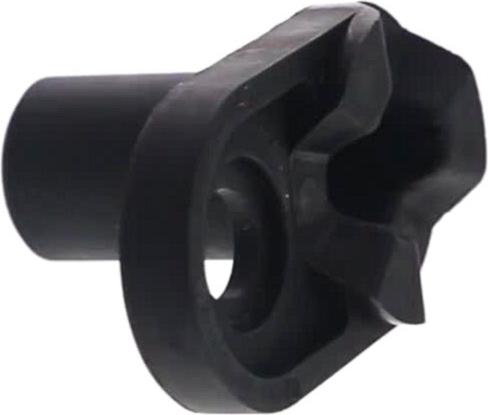

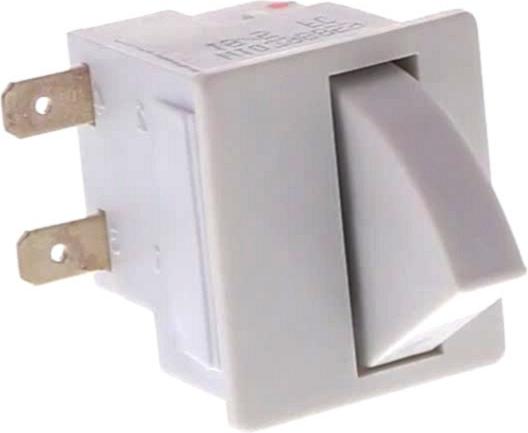

Sur cette vue : BUTEE Froid Inférieur Porte Réfrigérateur (repère 47, 26.96 €) · BUTEE Froid CHARNIERE Porte Inférieur (repère 47, 26.95 €) · BUTEE Froid Inférieur PORTE remplacée par kit (repère 47, 28.49 €) · Interrupteur Froid PORTE Réfrigérateur WP11 W10398859 5E4-25T85-U wp11 (repère 633, 15.3 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

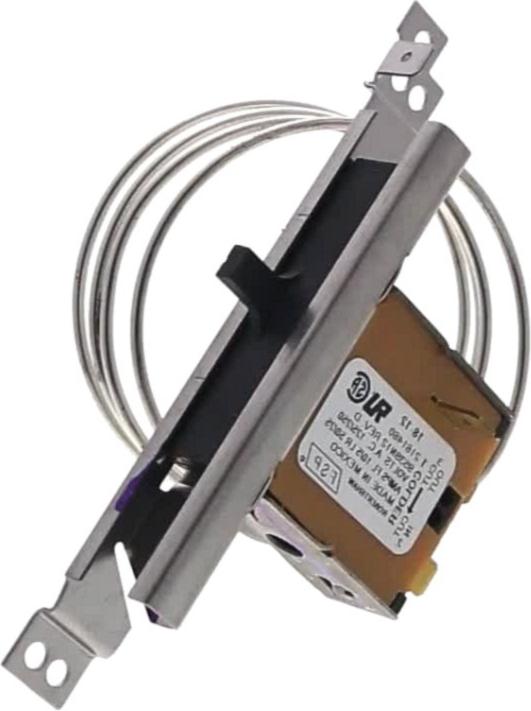

CONDENSATEUR Froid 5Uf EN60252-1 (repère 420, 23.24 €) · Thermostat Froid Réfrigérateur (repère 554, 119.1 €) · Thermostat Froid DEGIVRAGE 37TVB01 (repère 556, 81.3 €) · THERMOSTAT Froid Congélateur (repère 556, 184.62 €) · Thermostat Froid DEGIVRAGE (repère 745, 72.97 €)
