Vue éclatée réfrigérateur WHIRLPOOL ART357.G.R ART357GR 856435701000

Name: WHIRLPOOL ART357.G.R ART357GR 856435701000
Brand: WHIRLPOOL
SKU: ART357.G.R ART357GR 856435701000

Découvrez la vue éclatée complète réfrigérateur WHIRLPOOL ART357.G.R ART357GR 856435701000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur WHIRLPOOL ART357.G.R ART357GR 856435701000 et éviter les pannes imprévues. 25 pièces référencées.

Cette vue éclatée WHIRLPOOL ART357.G.R ART357GR 856435701000 référence 25 pièces détachées, dont charniere froid centrale, axe froid charniere, kit froid glissieres portes, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur WHIRLPOOL : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

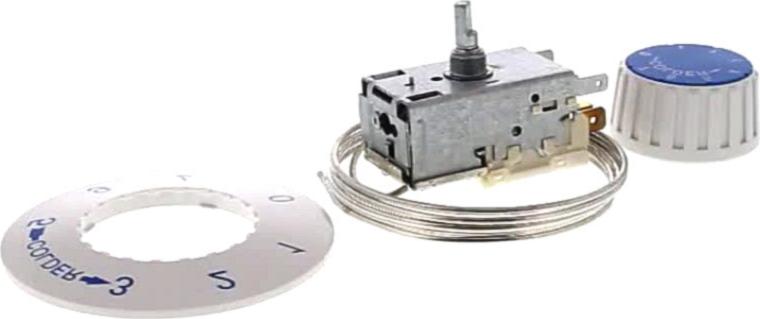

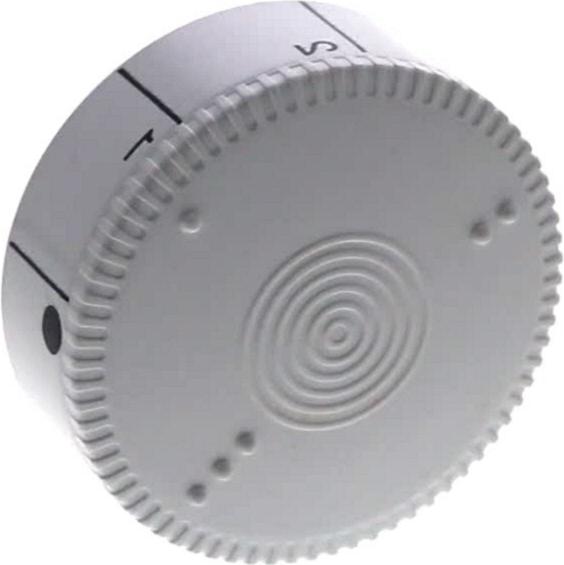

Sur cette vue : BOITIER Froid THERMOSTAT (repère 2520) · MANETTE Froid THERMOSTAT (repère 3350, 21.72 €) · Thermostat Froid A13 0103R A13 0071 A13 0057 (repère 5540, 43.78 €) · RELAIS Froid COMPRESSEUR (repère 6140, 28.77 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

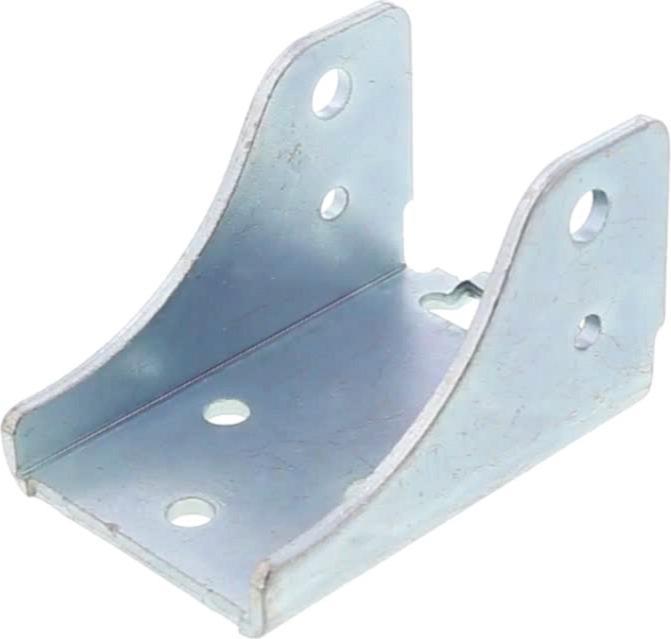

Sur cette vue : CHARNIERE Froid CENTRALE (repère 410, 36.03 €) · AXE Froid CHARNIERE (repère 450, 16.86 €) · KIT Froid GLISSIERES PORTES (repère 1050, 33.81 €) · JOINT Froid PORTE Congélateur (repère 1910, 80.83 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

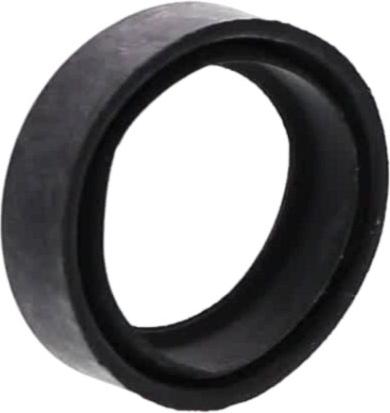

JOINT Froid PORTE Congélateur (repère 1910, 80.83 €) · JOINT Froid Réfrigérateur (repère 1910, 79.45 €) · JOINT Froid LAMPE (repère 2510, 8.17 €) · BOITIER Froid THERMOSTAT (repère 2520) · MANETTE Froid THERMOSTAT (repère 3350, 21.72 €) · Thermostat Froid A13 0103R A13 0071 A13 0057 (repère 5540, 43.78 €)
