Vue éclatée réfrigérateur WHIRLPOOL 20RW.D3LA+ 20RW-D3LA+ 20RWD3LA+ 858644511030
Découvrez la vue éclatée complète réfrigérateur WHIRLPOOL 20RW.D3LA+ 20RW-D3LA+ 20RWD3LA+ 858644511030, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur WHIRLPOOL 20RW.D3LA+ 20RW-D3LA+ 20RWD3LA+ 858644511030 et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
CHARNIERE Froid Supérieur Droit
Position : 401
Prix indicatif : 51.27 €
CHARNIERE Froid Inférieur E
Position : 402
BUTEE Froid Inférieur Porte Réfrigérateur
Position : 470
Prix indicatif : 25.52 €
BUTEE Froid CHARNIERE Porte Inférieur
Position : 470
Prix indicatif : 30.94 €
SUPPORT Froid PORTE Inférieur
Position : 471
Prix indicatif : 16.05 €
SUPPORT Froid POIGNEE
Position : 1112
Prix indicatif : 24.34 €
ENJOLIVEUR Froid POIGNEE
Position : 1113
Prix indicatif : 14.35 €
CLAPET Froid REGUL AIR Réfrigérateur
Position : 1240
Prix indicatif : 30.79 €
LEVIER Froid DISTRIB GLACES
Position : 1300
Prix indicatif : 50.52 €
RESSORT Froid RETARDATEUR
Position : 1300
Prix indicatif : 38.95 €
GUIDE Froid GLACON
Position : 1310
LEVIER Froid DISTRIB EAU
Position : 1310
Prix indicatif : 60.14 €
LEVIER Froid GLACONS
Position : 1311
Prix indicatif : 61.39 €
CLAPET Froid DISTRIB GLACE COMPLET
Position : 1312
Prix indicatif : 148769235.78 €
PROFIL Froid PORTE
Position : 1510
Prix indicatif : 5.98 €
Balconnnet Froid Supérieur
Position : 1520
Prix indicatif : 65.18 €
BALCONNET Froid Intérieure Supérieur BLANC 294*98*72
Position : 1522
Prix indicatif : 59.23 €
BALCONNET Froid BOUTEILLES Blanc 397*100*71
Position : 1533
Prix indicatif : 56.18 €
CLIPS Froid PION
Position : 1543
Prix indicatif : 6.99 €
BALCONNET Froid BOUTEILLES
Position : 1549
Prix indicatif : 59.91 €
BAC Froid OEUFS
Position : 1550
Prix indicatif : 22.11 €
ADAPTATEUR Froid
Position : 1754
Prix indicatif : 40.1 €
JOINT Froid PORTE Réfrigérateur 1610*460
Position : 1910
Prix indicatif : 103.44 €
JOINT Froid PORTE Congélateur
Position : 1911
Prix indicatif : 99.67 €
TAMBOUR Froid VIS SANS FIN
Position : 2204
Prix indicatif : 35.58 €
AXE Froid Droit SUPPORT CLAYETTE
Position : 2330
Prix indicatif : 18.21 €
AXE Froid Gauche SUPPORT CLAYETTE
Position : 2330
Prix indicatif : 14.6 €
BAC Froid VIS SANS FIN
Position : 2390
FABRIQUE Froid GLACONS E
Position : 2395
SUPPORT Froid FAB A GLACE
Position : 2396
Prix indicatif : 11.25 €
TIROIR Froid INFERIEUR TRANSPARENT CLAIR 302*274*329 Q7853
Position : 2410
Prix indicatif : 114.28 €
BAC Froid LEGUMES Inférieur TRANSPARENT CLAIR 394*340*204
Position : 2420
Prix indicatif : 111.8 €
TIROIR Froid CENTRAL TRANSPARENT CLAIR 394*340*204
Position : 2423
Prix indicatif : 100.95 €
GRILLE Froid DISTRIBUTEUR
Position : 2459
PROFIL Froid DESSUS BAC LEGUMES
Position : 2493
Prix indicatif : 16.27 €
PROFIL Froid ARRIERE CLAYETTE
Position : 2494
Prix indicatif : 13.94 €
ENJOLIVEUR Froid BALCONNET BOUTEILLES
Position : 2499
Prix indicatif : 14.85 €
CACHE Froid LAMPE
Position : 2516
CACHE Froid AMPOULE
Position : 2518
Prix indicatif : 41.05 €
CLAYETTE Froid Congélateur Supérieur
Position : 2550
CLAYETTE Froid VERRE Supérieur
Position : 2551
Prix indicatif : 53.79 €
CLAYETTE Froid Congélateur CENT
Position : 2552
Prix indicatif : 34.03 €
CLAYETTE Froid CONGELATEUR INFERIEUR
Position : 2553
Prix indicatif : 155666129.05 €
DESSUS Froid BAC LEGUMES 397*284
Position : 2554
Prix indicatif : 68.25 €
CLAYETTE Froid Supérieur
Position : 2555
Prix indicatif : 51.48 €
SUPPORT Froid DESSUS BAC LEG Inférieur
Position : 2557
Prix indicatif : 61 €
SUPPORT Froid DESSUS BAC LEGUMES SUPERIEUR NEUTRE
Position : 2558
Prix indicatif : 67.16 €
GLISSIERE Froid GAUCHE BAC INFERIEUR
Position : 2611
Prix indicatif : 20.86 €
GLISSIERE Froid DROITE BAC LEGUMES
Position : 2612
Prix indicatif : 36.91 €
GLISSIERE Froid GAUCHE BAC LEGUMES
Position : 2613
Prix indicatif : 29.92 €
SUPPORT Froid MOTEUR BROYEUR
Position : 3245
Prix indicatif : 24.05 €
COMPRESSEUR Froid EGYS90HLP R134
Position : 4020
Prix indicatif : 252.24 €
TURBINE Froid VENTILATEUR CONDENSEUR
Position : 4330
Prix indicatif : 14.14 €

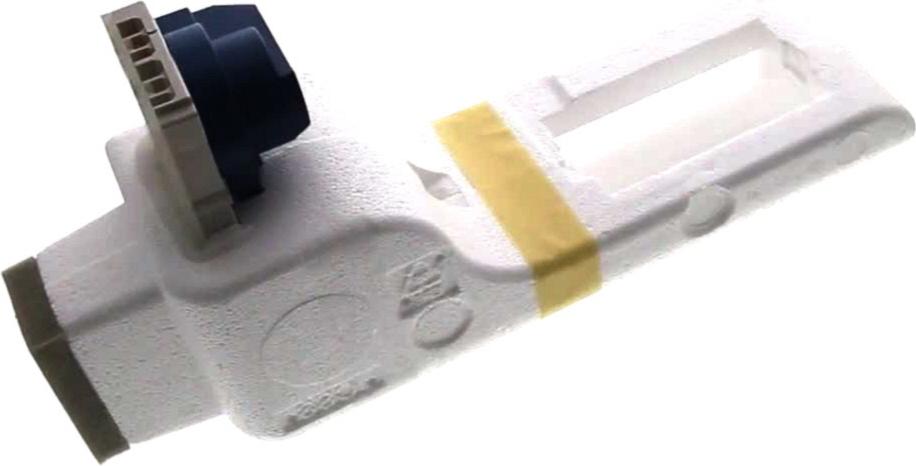

CLAPET Froid COMPLET
Position : 4400
Prix indicatif : 100.32 €
SUPPORT Froid CLAPET AIR
Position : 4404
Prix indicatif : 20.62 €
CONVOYEUR Froid
Position : 4405
Prix indicatif : 33.01 €
GRILLE Froid FILTRE ANTI BACTERIEN
Position : 4408
Prix indicatif : 30.2 €
MOTEUR Froid VENTILATEUR Evaporateur
Position : 4410
Prix indicatif : 140.79 €
MOTEUR Froid VENTILATEUR CONDENS
Position : 4420
Prix indicatif : 147.56 €
CARTER Froid MOTEUR Ventilation
Position : 4431
Prix indicatif : 33.49 €
RESISTANCE Froid DEGIVRAGE 614w cosses plates
Position : 4510
Prix indicatif : 109.96 €
PLATINE Froid AFFICHAGE
Position : 5600
Prix indicatif : 275.72 €
BORNIER Froid Réfrigérateur
Position : 5612
Prix indicatif : 24.91 €
THERMOSTAT Froid FUSIBLE
Position : 5621
Prix indicatif : 79.22 €
ELECTROVANNE Froid 2V
Position : 5710
Prix indicatif : 109.21 €
ELECTROAIMANT Froid FABRIQUE GLACE
Position : 5711
Prix indicatif : 68.76 €
RELAIS Froid Démarrage+thermique
Position : 6140
Prix indicatif : 58.8 €
Interrupteur Froid PORTE Réfrigérateur WP11 W10398859 5E4-25T85-U wp11
Position : 6205
Prix indicatif : 13.76 €
Interrupteur Froid PORTE Congélateur
Position : 6205
Prix indicatif : 33.63 €
DEFLECTEUR Froid
Position : 6261
AMPOULE Froid 40W J6
Position : 6510
Prix indicatif : 9.65 €
AMPOULE Froid 15W E14 240V REC0007
Position : 6513
Prix indicatif : 3.23 €
SONDE Froid
Position : 6917
Prix indicatif : 71.35 €
TUYAU Froid
Position : 7010
Prix indicatif : 28.91 €
RACCORD Froid
Position : 7015
RESERVE Froid EAU
Position : 7110
Prix indicatif : 51.82 €

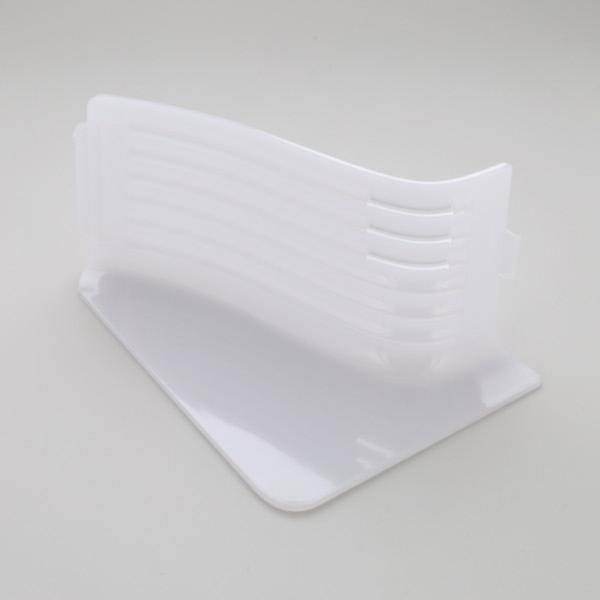

PLAFONNIER Froid LAMPE
Position : 7430
Prix indicatif : 42.45 €

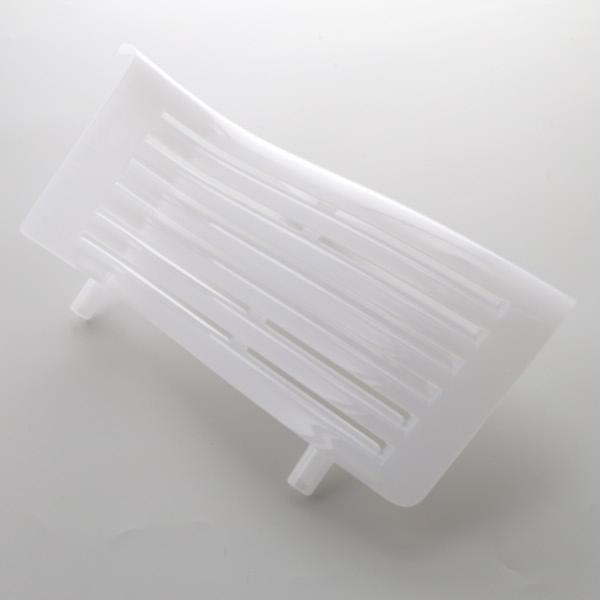

PLAFONNIER Froid
Position : 7432
Prix indicatif : 29.45 €
EVAPORATEUR Froid
Position : 7450
Prix indicatif : 124.47 €
FILTRE Froid ANTIBACTERIEN
Position : 7620
Prix indicatif : 24.71 €
DESHYDRATEUR Froid 10GR 2SORTIES
Position : 7640
Prix indicatif : 11.32 €
CROCHET Froid
Position : 7810
Prix indicatif : 9.85 €

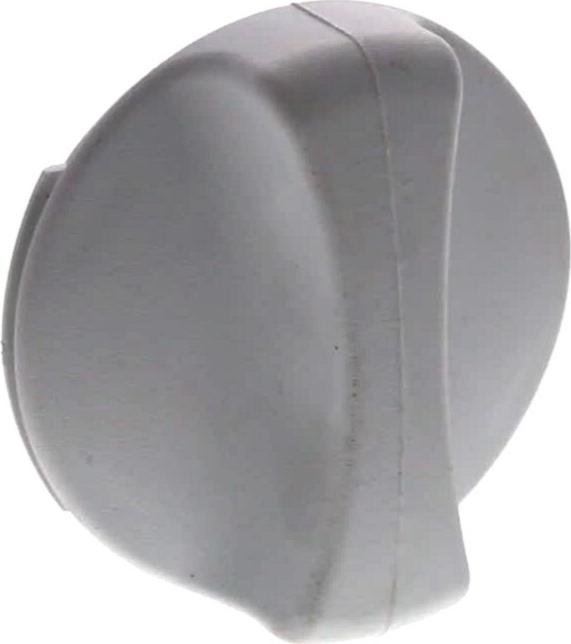

BOUCHON Froid FILTRE
Position : 7814
Prix indicatif : 17.21 €
FILTRE Froid CARTOUCHE
Position : 7818
Prix indicatif : 37.57 €
SUPPORT Froid FILTRE EAU
Position : 7819
TUYAU Froid
Position : 7831
Prix indicatif : 27.69 €
RACCORD Froid TUYAU 3/4
Position : 7838
Prix indicatif : 32.02 €
RACCORD Froid
Position : 7839
Prix indicatif : 17.57 €
RESSORT Froid
Position : 9300
Prix indicatif : 8.75 €
RESSORT Froid LEVIER
Position : 9302
