Vue éclatée réfrigérateur WHIRLPOOL ARC4208IX 850142011121
Découvrez la vue éclatée complète réfrigérateur WHIRLPOOL ARC4208IX 850142011121, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur WHIRLPOOL ARC4208IX 850142011121 et éviter les pannes imprévues. 41 pièces référencées.
Cette vue éclatée WHIRLPOOL ARC4208IX 850142011121 référence 41 pièces détachées, dont pied froid, charniere froid supérieur, charniere froid inférieur, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid EMYE70HEP R600 1/5 (repère 4020, 177.41 €) · CONDENSATEUR Froid Démarrage (repère 4200, 13.16 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

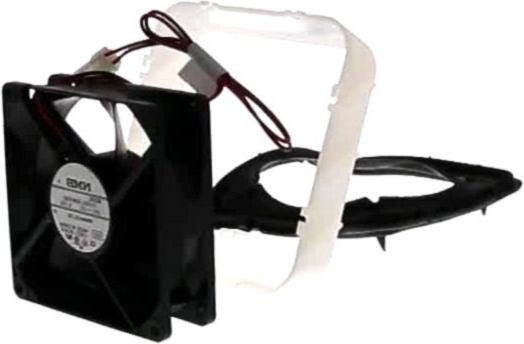

Sur cette vue : MOTEUR Froid VENTILATEUR 24V 3110KL-05W-B50 DQ2 80*80 (repère 4400, 82.21 €) · SONDE Froid TEMPERATURE (repère 6910, 62.71 €) · SUPPORT Froid SONDE (repère 7454, 9.36 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

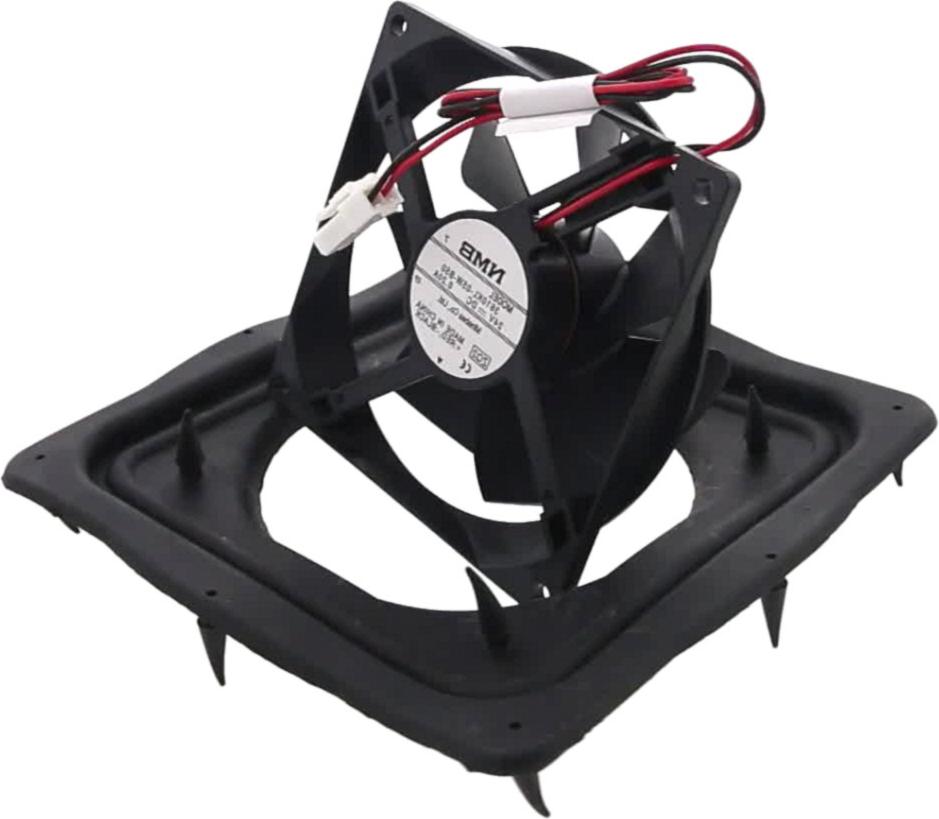

Sur cette vue : MOTEUR Froid VENTILATEUR 24V 3110KL-05W-B50 DQ2 80*80 (repère 4400, 82.21 €) · MOTEUR Froid VENT EVAP Congélateur 3610KL-05W-B50 (repère 4410, 134.46 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur (repère 400) · CHARNIERE Froid Inférieur (repère 402, 22.54 €) · CHARNIERE Froid CENT (repère 405, 55.09 €) · CHARNIERE Froid GAUCHE CENTRALE (repère 408, 35.05 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE Congélateur (repère 1910, 83.27 €) · JOINT Froid PORTE Réfrigérateur (repère 1911, 84.66 €) · CONDENSATEUR Froid Démarrage (repère 4200, 13.16 €) · FUSIBLE Froid THERMIQUE (repère 5640, 53.39 €) · FILTRE Froid ANTIBACTERIEN (repère 7620, 22.47 €)
