Vue éclatée réfrigérateur WHIRLPOOL BTNF5011OXAQUA 859990953330
Découvrez la vue éclatée complète réfrigérateur WHIRLPOOL BTNF5011OXAQUA 859990953330, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur WHIRLPOOL BTNF5011OXAQUA 859990953330 et éviter les pannes imprévues. 41 pièces référencées.

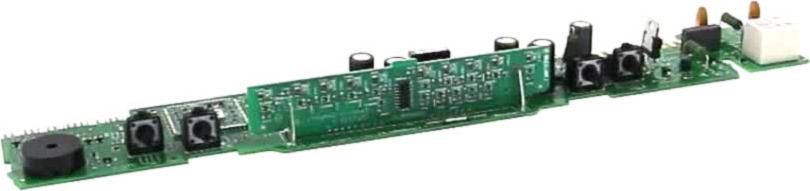

Cette vue éclatée WHIRLPOOL BTNF5011OXAQUA 859990953330 référence 41 pièces détachées, dont platine froid commande **a progammer**, carter froid multiflow, thermostat froid damper, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : THERMOSTAT Froid DAMPER (repère 1, 47.78 €) · COMPRESSEUR Froid TG 1117 Y TG1117Y (repère 20, 142.72 €) · BAC Froid COMPRESSEUR (repère 22, 22.47 €) · CONDENSATEUR Froid DEMARRAGE 4UF 450V COSSE 6.3 (repère 23, 15.29 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : RESISTANCE Froid + THERMOFUSIBLE (repère 27, 86.09 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

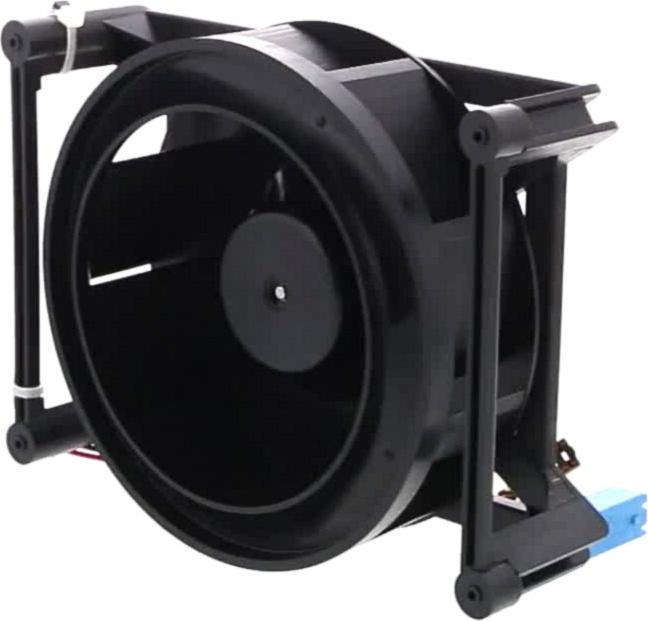

Sur cette vue : MOTEUR Froid Ventilation 9V + COSSE (repère 10, 82.74 €) · CONNECTEUR Froid MOTEUR Ventilation (repère 10, 6.19 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

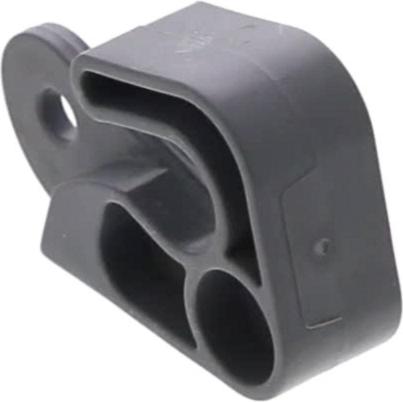

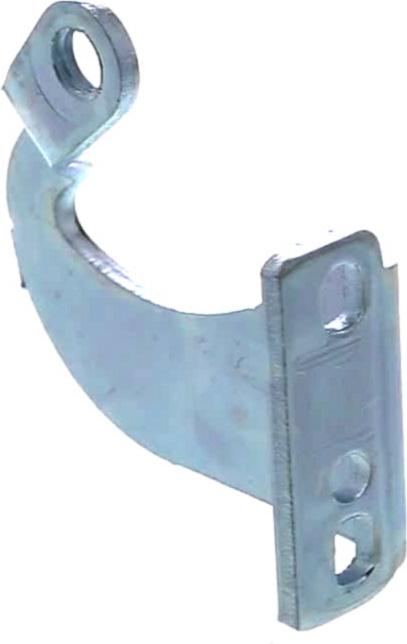

Sur cette vue : AXE Froid CHARNIERE (repère 3, 15.94 €) · AXE Froid CHARNIERE 6X18 (repère 4, 7.07 €) · CHARNIERE Froid Supérieur DROITE (repère 5, 14.16 €) · DOUILLE Froid CHARNIERE (repère 10, 5.59 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Froid DAMPER (repère 1, 47.78 €) · JOINT Froid PORTE Congélateur 656X783 (repère 12, 68.74 €) · CONDENSATEUR Froid DEMARRAGE 4UF 450V COSSE 6.3 (repère 23, 15.29 €) · RESISTANCE Froid + THERMOFUSIBLE (repère 27, 86.09 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
