Vue éclatée réfrigérateur WHIRLPOOL WM1650A+XAQUA 850119001010
Découvrez la vue éclatée complète réfrigérateur WHIRLPOOL WM1650A+XAQUA 850119001010, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur WHIRLPOOL WM1650A+XAQUA 850119001010 et éviter les pannes imprévues. 35 pièces référencées.

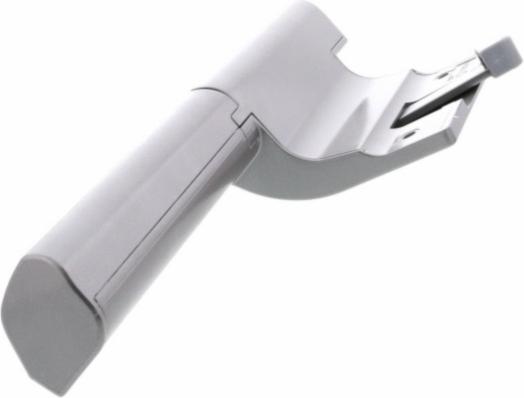

Cette vue éclatée WHIRLPOOL WM1650A+XAQUA 850119001010 référence 35 pièces détachées, dont deshydrateur froid 3 voies, roue froid arriere, charniere froid supérieur, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR 1/9 R600A (repère 4020, 98.32 €) · BAC Froid COMPRESSEUR (repère 4021, 26.34 €) · CONDENSATEUR Froid DEMARRAGE 2,5 uf (repère 4200, 17.89 €) · CACHE Froid RELAIS (repère 4910, 5.73 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BOITIER Froid VENTILATEUR INTERIEUR (repère 4430, 127.47 €) · SONDE Froid (repère 6917, 74.94 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : BOITIER Froid VENTILATEUR INTERIEUR (repère 4430, 127.47 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur (repère 410, 32.2 €) · AXE Froid CHARNIERE (repère 458, 10.14 €) · AXE Froid CHARNIERE (repère 459) · DOUILLE Froid AXE CHARNIERE (repère 1056, 8.89 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE (repère 1910, 87.08 €) · CONDENSATEUR Froid DEMARRAGE 2,5 uf (repère 4200, 17.89 €) · RELAIS Froid DEMARRAGE+KLIXON TX1C7 069 16 AE23AHN6 C7 067-16 (repère 6140, 42.37 €) · FILTRE Froid ANTIBACTERIEN (repère 7620, 22.09 €) · FILTRE Froid (repère 7621)
