Vue éclatée lave linge WHIRLPOOL FSCR80413 859208229013
Découvrez la vue éclatée complète lave linge WHIRLPOOL FSCR80413 859208229013, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL FSCR80413 859208229013 et éviter les pannes imprévues. 53 pièces référencées.

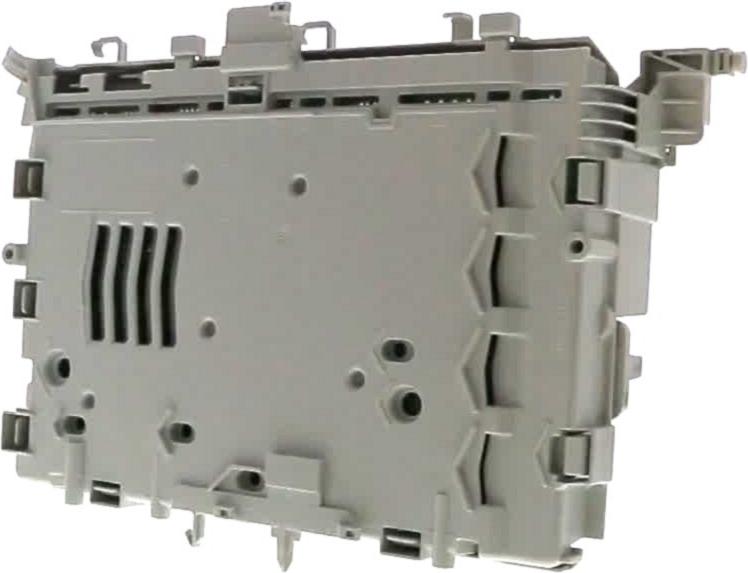

Cette vue éclatée WHIRLPOOL FSCR80413 859208229013 référence 53 pièces détachées, dont crochet porte, hublot lave-linge verre, enjoliveur lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge HUBLOT (repère 1910, 72.73 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 1911, 14.77 €) · DURITE Lave-Linge BOITE/CUVE (repère 7080, 27.38 €) · DURITE Lave-Linge CUVE /POMPE 461971409193 (repère 7540, 38.56 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1238J4EL 1239J5EL (repère 2710, 14.75 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.47UF 2X2200PF (repère 4210, 32.22 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (repère 4300, 32.46 €) · DURITE Lave-Linge CUVE /POMPE 461971409193 (repère 7540, 38.56 €) · BOUCHON Lave-Linge VIDANGE (repère 7630, 15.72 €) · TUYAU Lave-Linge VIDANGE (repère 7850, 13.07 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge 120N W10636109 (repère 1810, 34.77 €) · SUPPORT Lave-Linge AMORTISSEUR *2* (repère 1811, 29.34 €) · CLIPS Lave-Linge RESSORT DE CUVE (repère 9049, 11.45 €) · RESSORT Lave-Linge CUVE 21 STRIES 177MM (repère 9300, 19.14 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800W (repère 4510, 29.69 €) · SONDE Lave-Linge RESISTANCE (repère 6910, 19.68 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge 120N W10636109 (repère 1810, 34.77 €) · SUPPORT Lave-Linge AMORTISSEUR *2* (repère 1811, 29.34 €) · JOINT Lave-Linge HUBLOT (repère 1910, 72.73 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 1911, 14.77 €) · COURROIE Lave-Linge 1238J4EL 1239J5EL (repère 2710, 14.75 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.47UF 2X2200PF (repère 4210, 32.22 €)
