Vue éclatée lave linge WHIRLPOOL FSCR12440 859209029010
Découvrez la vue éclatée complète lave linge WHIRLPOOL FSCR12440 859209029010, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL FSCR12440 859209029010 et éviter les pannes imprévues. 45 pièces référencées.
Cette vue éclatée WHIRLPOOL FSCR12440 859209029010 référence 45 pièces détachées, dont crochet porte, hublot lave-linge verre, enjoliveur lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

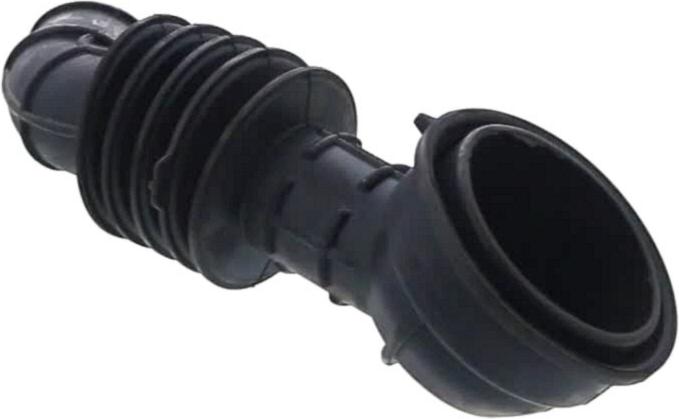

Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 1911, 16.93 €) · DURITE Lave-Linge BOITE/CUVE (repère 7080, 28.83 €) · DURITE Lave-Linge CONDUITE Air (repère 7531, 10.81 €) · DURITE Lave-Linge CUVE/POMPE (repère 7540, 20.57 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (repère 4300, 112.03 €) · DURITE Lave-Linge CUVE/POMPE (repère 7540, 20.57 €) · BOUCHON Lave-Linge VIDANGE (repère 7630, 15.69 €) · TUYAU Lave-Linge VIDANGE (repère 7850, 14.79 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge 010754041 100N 06230106 (repère 1810, 46.95 €) · SUPPORT Lave-Linge AMORTISSEUR *2* (repère 1811, 28.8 €) · CLIPS Lave-Linge RESSORT DE CUVE (repère 9049, 11.07 €) · RESSORT Lave-Linge CUVE 20 STRIES 165MM (repère 9300, 25.91 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800W (repère 4510, 26.58 €) · SONDE Lave-Linge RESISTANCE (repère 6910, 16.26 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge 010754041 100N 06230106 (repère 1810, 46.95 €) · SUPPORT Lave-Linge AMORTISSEUR *2* (repère 1811, 28.8 €) · COLLIER Lave-Linge JOINT HUBLOT ARRIERE (repère 1911, 16.93 €)
