Vue éclatée lave linge WHIRLPOOL WWDC8614 93817
Découvrez la vue éclatée complète lave linge WHIRLPOOL WWDC8614 93817, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL WWDC8614 93817 et éviter les pannes imprévues. 66 pièces référencées.

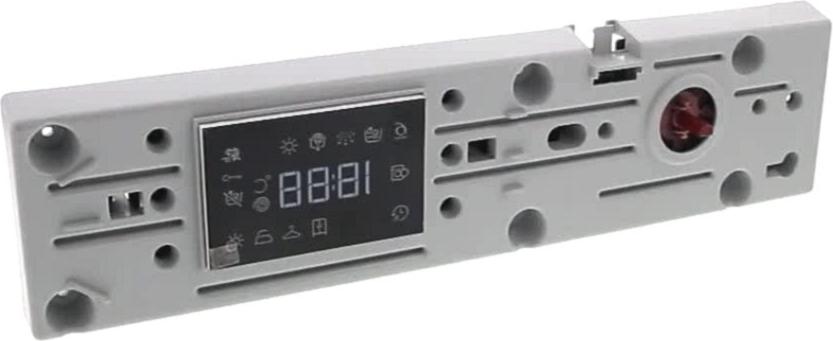

Cette vue éclatée WHIRLPOOL WWDC8614 93817 référence 66 pièces détachées, dont clips lave-linge fixation contre poids, vis lave-linge antiparasite, turbine lave-linge ventilateur, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CARTER SECHAGE (repère 4, 19.78 €) · COLLIER Lave-Linge ARRIERE (repère 6, 14.23 €) · JOINT Lave-Linge HUBLOT (repère 7, 75.31 €) · JOINT Lave-Linge TORIQUE (repère 7, 7.38 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1201J6EL (repère 21, 34.3 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 37.95 €) · TUYAU Lave-Linge VIDANGE (repère 4, 27.66 €) · BALLE Lave-Linge DURITE CUVE POMPE (repère 11, 15.47 €) · POMPE Lave-Linge VIDANGE (repère 13, 73.17 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 3, 7.27 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 8.77 €) · RESSORT Lave-Linge PIED (repère 17, 16.73 €) · AMORTISSEUR Lave-Linge " lot de 2 " (repère 18, 41.69 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

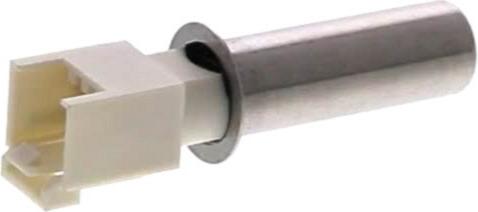

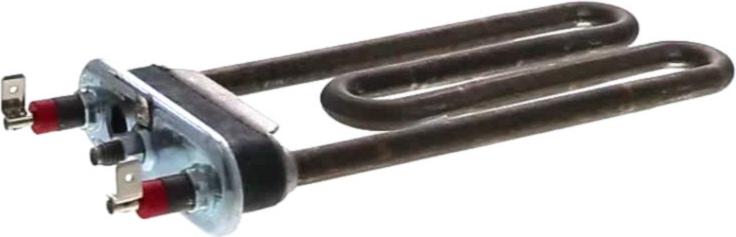

Sur cette vue : RESISTANCE Lave-Linge SECHAGE 1200W 230V 2011281R (repère 5, 49.92 €) · SONDE Lave-Linge CTN SECHAGE (repère 6, 31.1 €) · RESISTANCE Lave-Linge 1700W (repère 15, 93.46 €) · SONDE Lave-Linge (repère 16, 21.63 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 37.95 €) · JOINT Lave-Linge CARTER SECHAGE (repère 4, 19.78 €) · JOINT Lave-Linge HUBLOT (repère 7, 75.31 €) · JOINT Lave-Linge TORIQUE (repère 7, 7.38 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 8, 13.83 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 8.77 €) · AMORTISSEUR Lave-Linge " lot de 2 " (repère 18, 41.69 €) · COURROIE Lave-Linge 1201J6EL (repère 21, 34.3 €)
