Vue éclatée lave linge WHIRLPOOL AWG1212PRO 851700901000
Découvrez la vue éclatée complète lave linge WHIRLPOOL AWG1212PRO 851700901000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL AWG1212PRO 851700901000 et éviter les pannes imprévues. 20 pièces référencées.
Cette vue éclatée WHIRLPOOL AWG1212PRO 851700901000 référence 20 pièces détachées, dont platine lave-linge commande, durite lave-linge boite, electrovanne lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

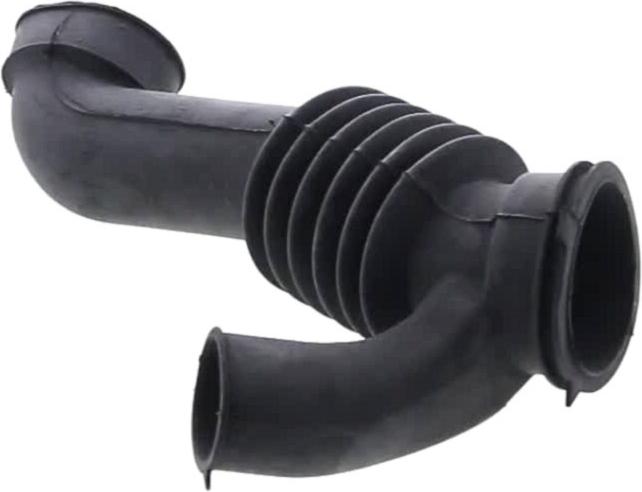

Sur cette vue : DURITE Lave-Linge BOITE (repère 136, 63.63 €) · JOINT Lave-Linge HUBLOT (repère 306, 137.86 €) · JOINT Lave-Linge CUVE (repère 313, 31.68 €) · DURITE Lave-Linge CUVE/POMPE (repère 340).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge (repère 326, 42.87 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (repère 249, 98.38 €) · TUYAU Lave-Linge VIDANGE (repère 266, 58.55 €) · DURITE Lave-Linge CUVE/POMPE (repère 340).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge (repère 253, 37.29 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge (repère 345, 85.49 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge (repère 253, 37.29 €) · JOINT Lave-Linge HUBLOT (repère 306, 137.86 €) · JOINT Lave-Linge CUVE (repère 313, 31.68 €) · COURROIE Lave-Linge (repère 326, 42.87 €)
