Vue éclatée lave linge WHIRLPOOL AWA1155 856115529440
Découvrez la vue éclatée complète lave linge WHIRLPOOL AWA1155 856115529440, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL AWA1155 856115529440 et éviter les pannes imprévues. 40 pièces référencées.
Cette vue éclatée WHIRLPOOL AWA1155 856115529440 référence 40 pièces détachées, dont pied lave-linge arriere, contre-poids lave-linge droit, contre-poids lave-linge gauche, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CHARGEMENT (repère 1910) · DURITE Lave-Linge CUVE/PV (repère 7540, 36.75 €) · JOINT Lave-Linge SOUPAPE DURITE (repère 7540, 17.95 €) · DURITE Lave-Linge VAPEUR (repère 7870, 37.47 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1242J5 MAEL 1236J4 MAEL 4PJE1236 (repère 2710, 14.22 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.68UF (repère 4210, 32.34 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 7810, 30.6 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

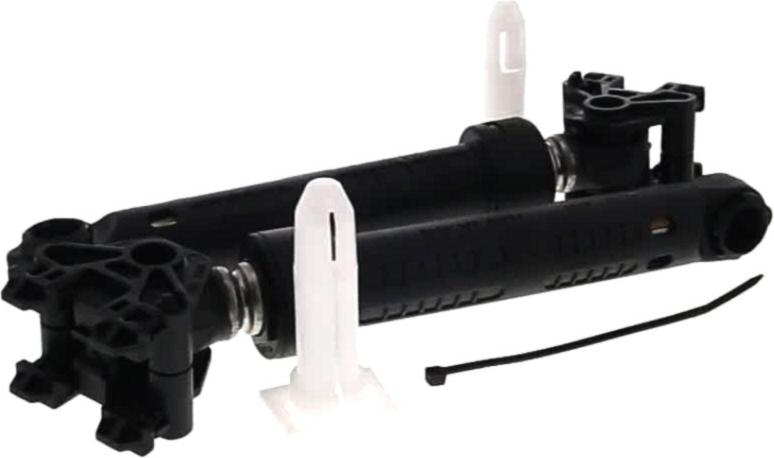

Sur cette vue : AMORTISSEUR Lave-Linge kit de 2 (repère 810, 36 €) · FLASQUE Lave-Linge CUVE (sans palier) (repère 2010, 119.67 €) · RESSORT Lave-Linge PORTE *lot de 2* (repère 9300, 18.57 €) · RESSORT Lave-Linge BLOC LAVEUR 154MM 33 STRIES (repère 9300, 39.35 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

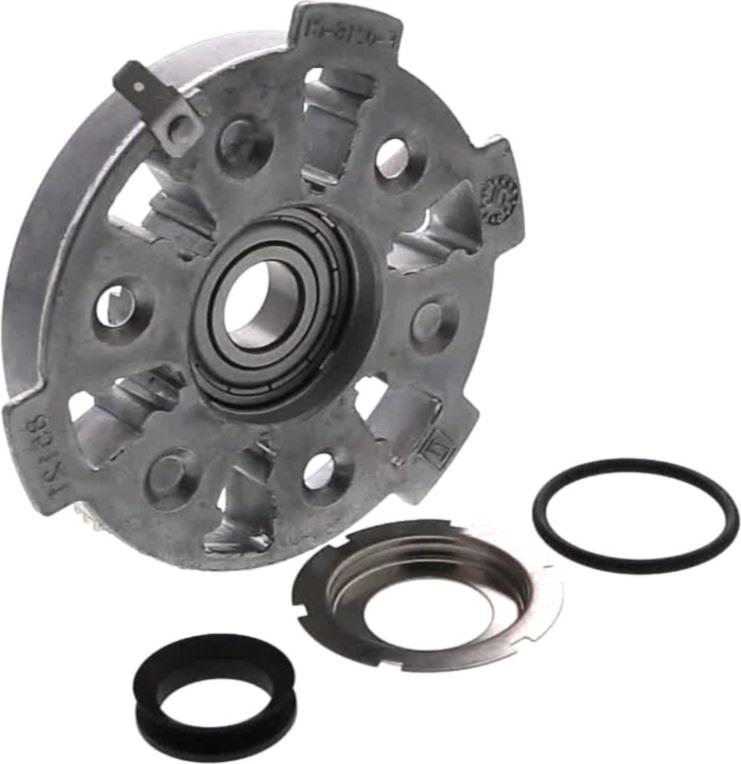

AMORTISSEUR Lave-Linge kit de 2 (repère 810, 36 €) · JOINT Lave-Linge CHARGEMENT (repère 1910) · FLASQUE Lave-Linge CUVE (sans palier) (repère 2010, 119.67 €) · COURROIE Lave-Linge 1242J5 MAEL 1236J4 MAEL 4PJE1236 (repère 2710, 14.22 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.68UF (repère 4210, 32.34 €) · JOINT Lave-Linge SOUPAPE DURITE (repère 7540, 17.95 €) · JOINT Plaque ROBINET (repère 7940, 11.45 €) · PALIER Lave-Linge Gauche OU Droit (repère 9410, 43.1 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
