Vue éclatée lave linge WHIRLPOOL AWM835.WP AWM835WP 857083529030
Découvrez la vue éclatée complète lave linge WHIRLPOOL AWM835.WP AWM835WP 857083529030, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL AWM835.WP AWM835WP 857083529030 et éviter les pannes imprévues. 21 pièces référencées.
Cette vue éclatée WHIRLPOOL AWM835.WP AWM835WP 857083529030 référence 21 pièces détachées, dont poignee lave-linge hublot, crochet lave-linge hublot, axe lave-linge poignee hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge HUBLOT (repère 1900, 36.32 €) · COLLIER Lave-Linge JOINT HUBLOT (repère 1900, 38.85 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT (repère 1910, 17.71 €) · DURITE Lave-Linge CUVE/PV E (repère 7540).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

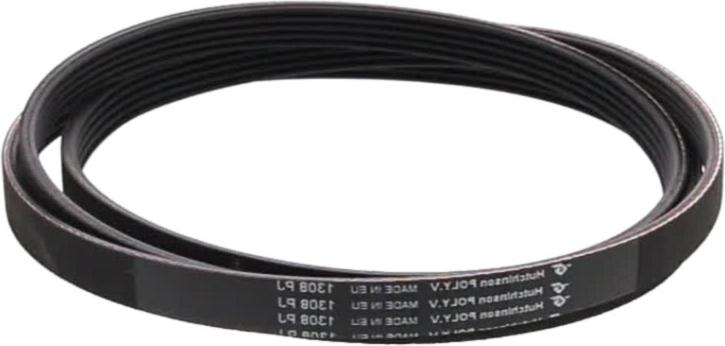

Sur cette vue : COURROIE Lave-Linge 1305J5 (repère 2710, 27.4 €) · CHARBON Lave-Linge MOTEUR (kit de 2) COSSE 4.8MM (repère 4010, 17.4 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 4210, 71.61 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (repère 4300, 76.65 €) · BOUCHON Lave-Linge POMPE (repère 7600, 13.53 €) · TUYAU Lave-Linge VIDANGE (repère 7810, 14.95 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : THERMOSTAT Lave-Linge REGLABLE (repère 5540, 14709673.71 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge HUBLOT (repère 1900, 36.32 €) · COLLIER Lave-Linge JOINT HUBLOT (repère 1900, 38.85 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT (repère 1910, 17.71 €) · COURROIE Lave-Linge 1305J5 (repère 2710, 27.4 €) · CHARBON Lave-Linge MOTEUR (kit de 2) COSSE 4.8MM (repère 4010, 17.4 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 4210, 71.61 €) · THERMOSTAT Lave-Linge REGLABLE (repère 5540, 14709673.71 €)
