Vue éclatée lave linge WHIRLPOOL AWM4500 857042729000
Découvrez la vue éclatée complète lave linge WHIRLPOOL AWM4500 857042729000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL AWM4500 857042729000 et éviter les pannes imprévues. 56 pièces référencées.
Cette vue éclatée WHIRLPOOL AWM4500 857042729000 référence 56 pièces détachées, dont facade lave-linge, dessus lave-linge top, charniere lave-linge hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge HUBLOT (repère 1900, 50.17 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT (repère 1901, 17.1 €) · JOINT Lave-Linge CUVE (repère 2920, 36.78 €) · DURITE Lave-Linge BAC/CUVE (repère 7081).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1250J5MAEL (repère 2710, 21.09 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.68UF (repère 4210, 39.73 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge 58961 59852 57085 (repère 4300, 31.31 €) · CLAPET Lave-Linge TIROIR (repère 7130, 17.42 €) · TUYAU Lave-Linge VIDANGE (repère 7810, 15.44 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge 120N (repère 800, 32.68 €) · BLOCAGE Lave-Linge SUPPORT AMORTISSEUR Inférieur (repère 862, 16.89 €) · RESSORT Lave-Linge CUVE (repère 9310) · RESSORT Lave-Linge POIGNEE (repère 9323, 13.63 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

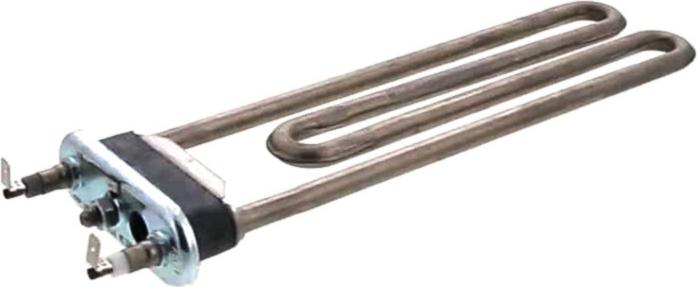

Sur cette vue : EMBOUT Lave-Linge MANETTE THERMOSTAT (repère 3311, 9.3 €) · MANETTE Lave-Linge THERMOSTAT (repère 3350, 20.36 €) · RESISTANCE Lave-Linge 2050W (repère 4510, 33.68 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge 120N (repère 800, 32.68 €) · BLOCAGE Lave-Linge SUPPORT AMORTISSEUR Inférieur (repère 862, 16.89 €) · JOINT Lave-Linge HUBLOT (repère 1900, 50.17 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT (repère 1901, 17.1 €) · COURROIE Lave-Linge 1250J5MAEL (repère 2710, 21.09 €) · JOINT Lave-Linge CUVE (repère 2920, 36.78 €) · EMBOUT Lave-Linge MANETTE THERMOSTAT (repère 3311, 9.3 €) · MANETTE Lave-Linge THERMOSTAT (repère 3350, 20.36 €)
