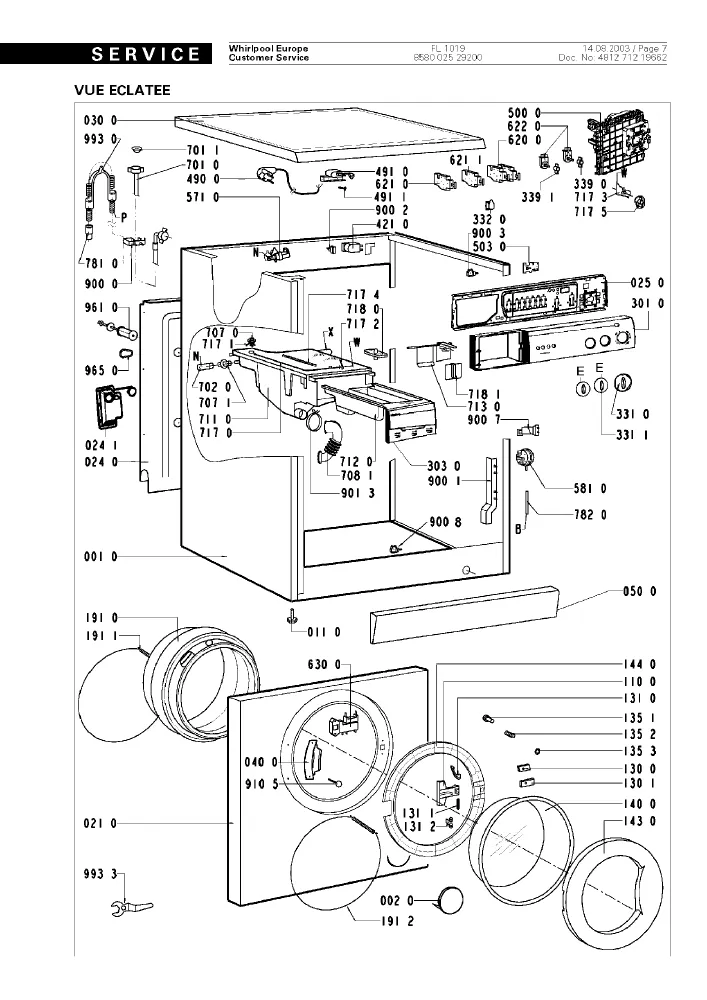

Vue éclatée lave linge LADEN FL1019 858002529200

Name: LADEN FL1019 858002529200
Brand: LADEN
SKU: FL1019 858002529200

Découvrez la vue éclatée complète lave linge LADEN FL1019 858002529200, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge LADEN FL1019 858002529200 et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée LADEN FL1019 858002529200 référence 17 pièces détachées, dont dessus lave-linge top, amortisseur lave-linge 120n, joint lave-linge hublot, avec leur position sur le schéma constructeur.

Réparer son lave-linge LADEN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 1910, 46.22 €) · DURITE Lave-Linge BAC/CUVE (repère 7080) · DURITE Lave-Linge CUVE/PV (repère 7540, 21.44 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 9410, 40.11 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : Pompe de vidange Lave-Linge 58961 59852 57085 (repère 4300, 31.92 €) · FILTRE Lave-Linge Pompe de vidange (repère 7600, 35.27 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : AMORTISSEUR Lave-Linge 120N (repère 810, 29.19 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 9410, 40.11 €) · JOINT Lave-Linge PALIER 25*50*9 GP (repère 9510, 31.7 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : EMBOUT Lave-Linge MANETTE THERMOSTAT (repère 3310, 9.72 €) · Résistance Lave-Linge 2050W (repère 4510, 35.83 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

AMORTISSEUR Lave-Linge 120N (repère 810, 29.19 €) · JOINT Lave-Linge HUBLOT (repère 1910, 46.22 €) · EMBOUT Lave-Linge MANETTE THERMOSTAT (repère 3310, 9.72 €) · FILTRE Lave-Linge Pompe de vidange (repère 7600, 35.27 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 9410, 40.11 €) · JOINT Lave-Linge PALIER 25*50*9 GP (repère 9510, 31.7 €)
