Vue éclatée lave linge WHIRLPOOL AWG880 853788029400

Name: WHIRLPOOL AWG880 853788029400
Brand: WHIRLPOOL
SKU: AWG880 853788029400

Découvrez la vue éclatée complète lave linge WHIRLPOOL AWG880 853788029400, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL AWG880 853788029400 et éviter les pannes imprévues. 28 pièces référencées.

Cette vue éclatée WHIRLPOOL AWG880 853788029400 référence 28 pièces détachées, dont pied lave-linge reglable avant, plaque lave-linge amortisseur, plaque lave-linge amortisseur e, avec leur position sur le schéma constructeur.

Réparer son lave-linge WHIRLPOOL : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT Avant (repère 1430, 55.39 €) · JOINT Lave-Linge HUBLOT (repère 1900, 45.98 €) · DURITE Lave-Linge FILTRE/POMPE (repère 7811, 30.56 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

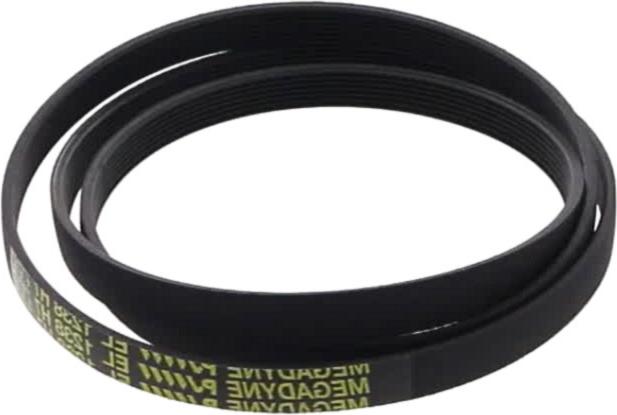

Sur cette vue : COURROIE Lave-Linge EL 1238H7 (repère 2710, 47.79 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : Pompe de vidange Lave-Linge HUBLOT (repère 4300, 42.62 €) · CORPS Lave-Linge POMPE VIDANGE (repère 4320, 42.84 €) · TUYAU Lave-Linge VIDANGE (repère 7810, 15.49 €) · DURITE Lave-Linge FILTRE/POMPE (repère 7811, 30.56 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : PLAQUE Lave-Linge AMORTISSEUR (repère 831) · PLAQUE Lave-Linge AMORTISSEUR E (repère 832) · RESSORT Lave-Linge CUVE (repère 9313, 25.78 €) · PALIER Lave-Linge COMPLET (repère 9412, 83.99 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1900W (repère 4510, 114.28 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

PLAQUE Lave-Linge AMORTISSEUR (repère 831) · PLAQUE Lave-Linge AMORTISSEUR E (repère 832) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 1430, 55.39 €) · JOINT Lave-Linge HUBLOT (repère 1900, 45.98 €) · COURROIE Lave-Linge EL 1238H7 (repère 2710, 47.79 €) · DURITE Lave-Linge FILTRE/POMPE (repère 7811, 30.56 €) · PALIER Lave-Linge COMPLET (repère 9412, 83.99 €) · FILTRE Lave-Linge POMPE COMPLET (repère 9520, 16.88 €)
