Vue éclatée lave linge WHIRLPOOL AWM1009 857000729000
Découvrez la vue éclatée complète lave linge WHIRLPOOL AWM1009 857000729000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL AWM1009 857000729000 et éviter les pannes imprévues. 58 pièces référencées.

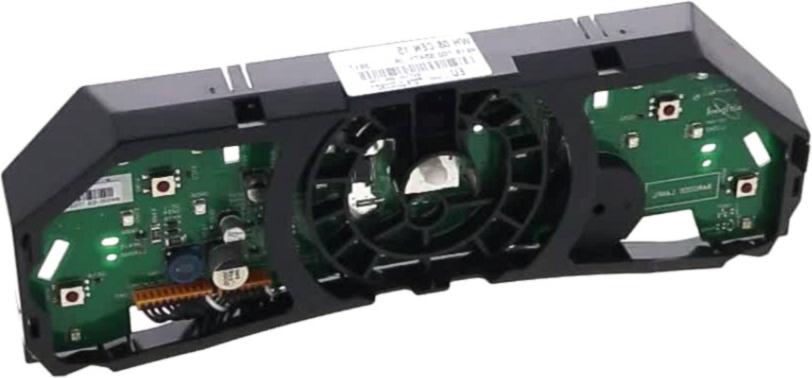

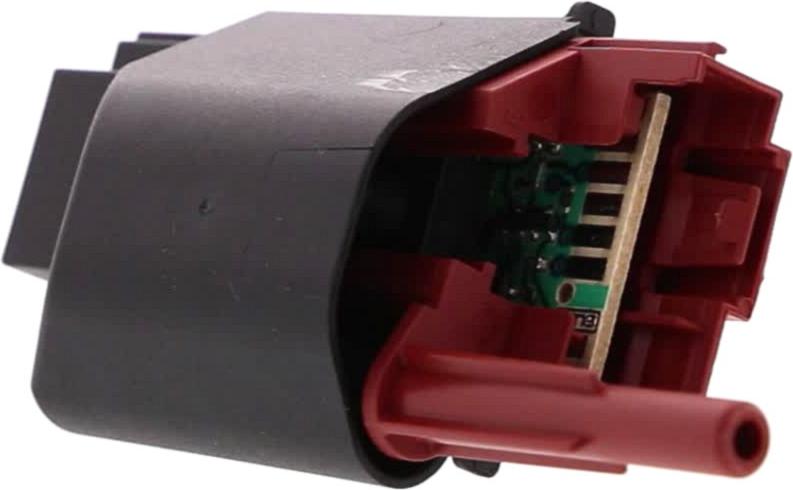

Cette vue éclatée WHIRLPOOL AWM1009 857000729000 référence 58 pièces détachées, dont protection lave-linge pompe vidange, charniere lave-linge hublot, amortisseur lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge HUBLOT PRO (repère 1910, 64.21 €) · JOINT Lave-Linge HUBLOT STANDARD prnet (repère 1910, 82.69 €) · COLLIER Lave-Linge AR JOINT DE HUBLOT (repère 1911, 33.99 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 1912, 26.13 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1304PJ7 remplacée par 1309PJ7 (repère 2710, 29.34 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.68UF (repère 4210, 34.52 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : PROTECTION Lave-Linge POMPE VIDANGE (repère 21, 35.73 €) · Pompe de vidange Lave-Linge + CORPS épuisée remplacée par moteur seul (repère 4300, 31.05 €) · DURITE Lave-Linge CUVE/POMPE E (repère 7540) · FILTRE Lave-Linge BOUCHON Pompe de vidange (repère 7600).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge (repère 810, 42.6 €) · RESSORT Lave-Linge CUVE *UNITAIRE* 190MM D30MM 28 STRIES (repère 9300, 41.44 €) · DOUILLE Lave-Linge JOINT PALIER (repère 9521, 20.89 €) · PALIER Lave-Linge ROULEMENTS+JOINT+DOUILLE (repère 9530, 72.59 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2050w (repère 4510, 95.97 €) · SUPPORT Lave-Linge RESISTANCE (repère 4511) · SONDE CTN (repère 6910, 47.88 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge (repère 810, 42.6 €) · JOINT Lave-Linge HUBLOT PRO (repère 1910, 64.21 €) · JOINT Lave-Linge HUBLOT STANDARD prnet (repère 1910, 82.69 €) · COLLIER Lave-Linge AR JOINT DE HUBLOT (repère 1911, 33.99 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 1912, 26.13 €) · COURROIE Lave-Linge 1304PJ7 remplacée par 1309PJ7 (repère 2710, 29.34 €) · JOINT Lave-Linge CUVE (repère 2900, 40.37 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.68UF (repère 4210, 34.52 €)
