Vue éclatée lave linge WHIRLPOOL AWZ612WP 857591429002
Découvrez la vue éclatée complète lave linge WHIRLPOOL AWZ612WP 857591429002, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL AWZ612WP 857591429002 et éviter les pannes imprévues. 19 pièces référencées.
Cette vue éclatée WHIRLPOOL AWZ612WP 857591429002 référence 19 pièces détachées, dont serrure lave-linge porte tiroir, hublot lave-linge complet, charniere lave-linge hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

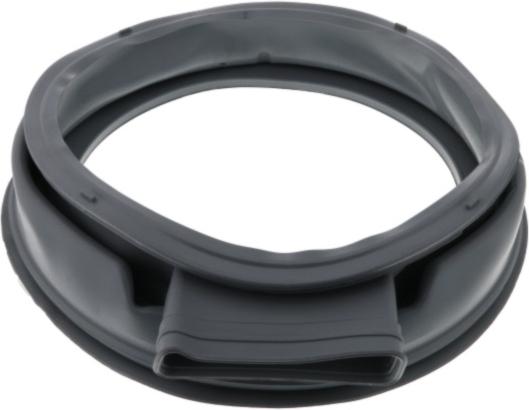

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 1910, 48.92 €) · DURITE Lave-Linge BAC/CUVE (repère 7080, 39.63 €) · DURITE Lave-Linge CUVE/PPE (repère 7540, 38.49 €) · COLLIER Lave-Linge Avant JOINT DE HUBLOT (repère 9140, 7.28 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge (repère 2710, 45.5 €) · CONDENSATEUR 25uf (repère 4200, 22.6 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (repère 4300, 70.46 €) · TUYAU Lave-Linge VIDANGE (repère 7810, 34.44 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge (repère 9503, 34.09 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

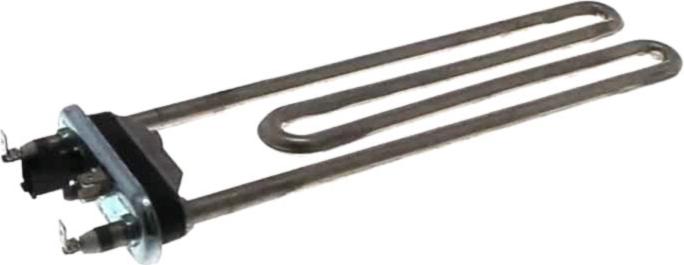

Sur cette vue : RESISTANCE Lave-Linge 2000W (repère 4510, 65.87 €) · RESISTANCE Lave-Linge (repère 4511, 107.43 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge HUBLOT (repère 1910, 48.92 €) · COURROIE Lave-Linge (repère 2710, 45.5 €) · CONDENSATEUR 25uf (repère 4200, 22.6 €) · COLLIER Lave-Linge Avant JOINT DE HUBLOT (repère 9140, 7.28 €) · AMORTISSEUR Lave-Linge (repère 9503, 34.09 €)
