Vue éclatée lave linge WHIRLPOOL AWE7650 859366229024
Découvrez la vue éclatée complète lave linge WHIRLPOOL AWE7650 859366229024, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL AWE7650 859366229024 et éviter les pannes imprévues. 70 pièces référencées.

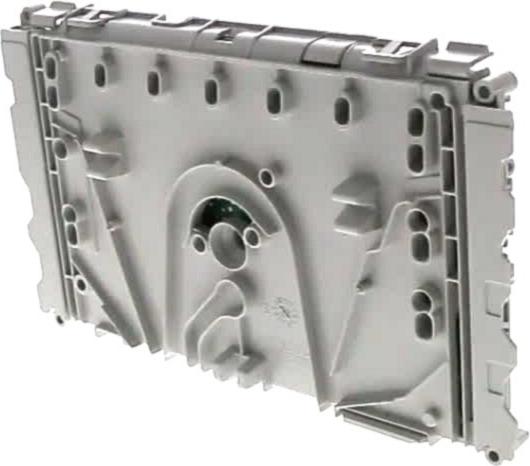

Cette vue éclatée WHIRLPOOL AWE7650 859366229024 référence 70 pièces détachées, dont cadre lave-linge entree cuve, cadre lave-linge sous couvercle, panneau lave-linge droit, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CHARGEMENT (repère 191, 56.11 €) · COLLIER Lave-Linge JOINT HUBLOT (repère 191, 16.14 €) · JOINT Lave-Linge FLASQUE (repère 290, 37.33 €) · DURITE Lave-Linge CUVE /POMPE (repère 754, 30.69 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1197J5EL 4PJE1207 (repère 271, 15.4 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.68UF (repère 421, 35.63 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (repère 430, 71.1 €) · DURITE Lave-Linge CUVE /POMPE (repère 754, 30.69 €) · BOUCHON Lave-Linge POMPE VIDANGE askoll (repère 760, 21.47 €) · TUYAU Lave-Linge VIDANGE (repère 781, 16.22 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge (repère 81, 18.02 €) · GOUPILLE Lave-Linge AXE AMORTISSEUR (repère 86, 22.32 €) · AXE Lave-Linge AMORTISSEUR (repère 86, 19.4 €) · RESSORT Lave-Linge PORTE *lot de 2* (repère 930, 19.44 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 2050W+SONDE (repère 451, 42.61 €) · SONDE Lave-Linge RESISTANCE (repère 691, 17.28 €) · CLIPS Lave-Linge SUPPORT Résistance (repère 993, 20.73 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge (repère 81, 18.02 €) · GOUPILLE Lave-Linge AXE AMORTISSEUR (repère 86, 22.32 €) · AXE Lave-Linge AMORTISSEUR (repère 86, 19.4 €) · JOINT Lave-Linge CHARGEMENT (repère 191, 56.11 €) · COLLIER Lave-Linge JOINT HUBLOT (repère 191, 16.14 €) · COURROIE Lave-Linge 1197J5EL 4PJE1207 (repère 271, 15.4 €) · JOINT Lave-Linge FLASQUE (repère 290, 37.33 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.68UF (repère 421, 35.63 €)
