Vue éclatée lave linge WHIRLPOOL AWO3631 859202429600
Découvrez la vue éclatée complète lave linge WHIRLPOOL AWO3631 859202429600, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL AWO3631 859202429600 et éviter les pannes imprévues. 63 pièces référencées.
Cette vue éclatée WHIRLPOOL AWO3631 859202429600 référence 63 pièces détachées, dont piece definitivement epuisee en usine, dessus top, charniere lave-linge hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

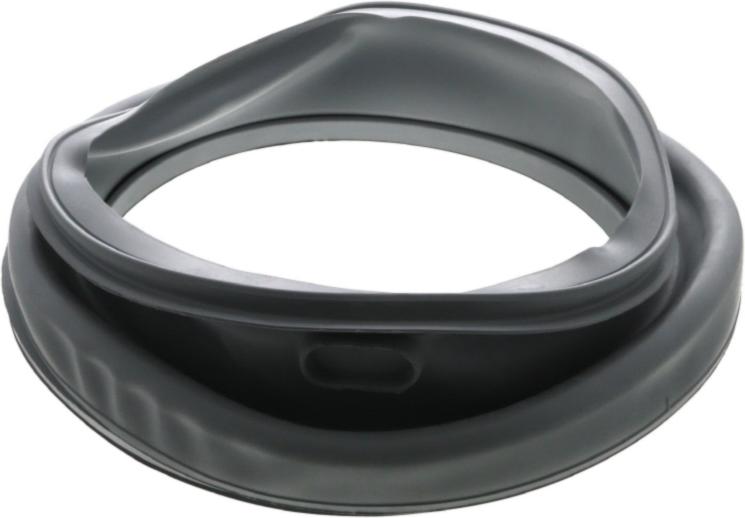

Sur cette vue : COLLIER Lave-Linge ARRIERE JOINT HUBLOT (repère 1900, 20.15 €) · JOINT Lave-Linge HUBLOT (repère 1910, 70.22 €) · JOINT Lave-Linge CUVE (repère 2920, 39.81 €) · DURITE Lave-Linge BAC/CUVE (repère 7080).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1250J5MAEL (repère 2710, 18.93 €) · CHARBON Lave-Linge MOTEUR (lot de 2) COSSE 4.8MM (repère 4010, 27.66 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.68UF (repère 4210, 35.5 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge 58961 59852 57085 (repère 4300, 34.34 €) · FILTRE Lave-Linge Pompe de vidange (repère 7600, 33.65 €) · TUYAU Lave-Linge VIDANGE (repère 7810, 17.06 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge 120N (repère 810, 28.18 €) · CLIPS Lave-Linge RESSORT DE CUVE (repère 840, 12.15 €) · BLOCAGE Lave-Linge SUPPORT AMORTISSEUR Inférieur (repère 860, 19.35 €) · CUVE Lave-Linge 1/2 ARRIERE + ROULEMENTS (repère 2002, 182.2 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 2050W+SONDE (repère 4510, 35.9 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge 120N (repère 810, 28.18 €) · BLOCAGE Lave-Linge SUPPORT AMORTISSEUR Inférieur (repère 860, 19.35 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT (repère 1900, 20.15 €) · JOINT Lave-Linge HUBLOT (repère 1910, 70.22 €) · CUVE Lave-Linge 1/2 ARRIERE + ROULEMENTS (repère 2002, 182.2 €) · COURROIE Lave-Linge 1250J5MAEL (repère 2710, 18.93 €) · JOINT Lave-Linge CUVE (repère 2920, 39.81 €) · CHARBON Lave-Linge MOTEUR (lot de 2) COSSE 4.8MM (repère 4010, 27.66 €)
