Vue éclatée lave linge WHIRLPOOL AWG691.WP AWG691WP 853769129120
Découvrez la vue éclatée complète lave linge WHIRLPOOL AWG691.WP AWG691WP 853769129120, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL AWG691.WP AWG691WP 853769129120 et éviter les pannes imprévues. 17 pièces référencées.
Cette vue éclatée WHIRLPOOL AWG691.WP AWG691WP 853769129120 référence 17 pièces détachées, dont piece definitivement epuisee en usine, cuve lave-linge plastique e, flasque lave-linge + palier, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge CUVE/PV (repère 7540, 15.82 €) · JOINT Lave-Linge TROP PLEIN (repère 9520, 15.32 €) · JOINT Lave-Linge PALIER (repère 9530, 10.2 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

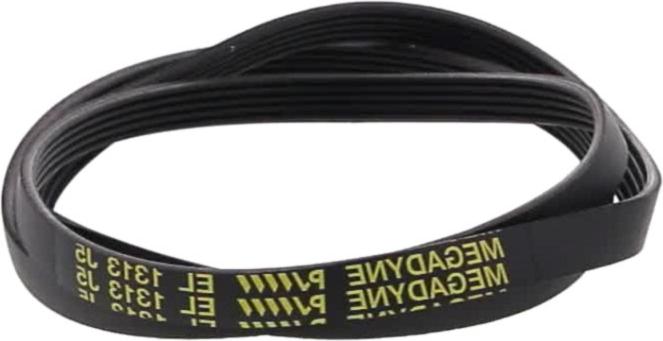

Sur cette vue : COURROIE Lave-Linge 1313J5 MAEL (repère 2710, 29.82 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge COD 48914 PLASET RN0020 (repère 4300, 41.35 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

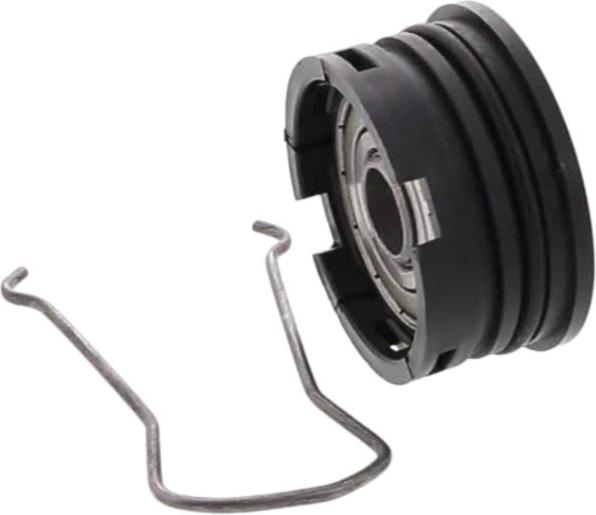

Sur cette vue : FLASQUE Lave-Linge + PALIER (repère 2010) · PALIER Lave-Linge Droit COTE POULIE (repère 9410, 24.6 €) · PALIER Lave-Linge Gauche OPPOSE POULIE (repère 9410, 31.36 €) · JOINT Lave-Linge PALIER (repère 9530, 10.2 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1850W (repère 4510, 32.23 €) · THERMOSTAT Lave-Linge 60¦C (repère 5510, 16.07 €) · THERMOSTAT Lave-Linge 40°C (repère 5510, 17.52 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FLASQUE Lave-Linge + PALIER (repère 2010) · COURROIE Lave-Linge 1313J5 MAEL (repère 2710, 29.82 €) · THERMOSTAT Lave-Linge 60¦C (repère 5510, 16.07 €) · THERMOSTAT Lave-Linge 40°C (repère 5510, 17.52 €) · PALIER Lave-Linge Droit COTE POULIE (repère 9410, 24.6 €) · PALIER Lave-Linge Gauche OPPOSE POULIE (repère 9410, 31.36 €) · JOINT Lave-Linge TROP PLEIN (repère 9520, 15.32 €) · JOINT Lave-Linge PALIER (repère 9530, 10.2 €)
