Vue éclatée lave linge WHIRLPOOL AWE8728 859387229080
Découvrez la vue éclatée complète lave linge WHIRLPOOL AWE8728 859387229080, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge WHIRLPOOL AWE8728 859387229080 et éviter les pannes imprévues. 78 pièces référencées.
Cette vue éclatée WHIRLPOOL AWE8728 859387229080 référence 78 pièces détachées, dont cadre lave-linge protection joint, cadre lave-linge sous couvercle, panneau lave-linge droit, avec leur position sur le schéma constructeur.
Réparer son lave-linge WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : CADRE Lave-Linge PROTECTION JOINT (repère 100, 88.63 €) · JOINT Lave-Linge ENTREE CUVE (repère 1910, 82.15 €) · COLLIER Lave-Linge JOINT CHARGEMENT (repère 1911, 40.28 €) · JOINT Lave-Linge (repère 1912).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1242J5 MAEL 1236J4 MAEL 4PJE1236 (repère 2710, 16.5 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.68UF (repère 4210, 36.91 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (repère 4300, 65.88 €) · BOUCHON Lave-Linge POMPE VIDANGE askoll (repère 7600, 22.81 €) · TUYAU Lave-Linge VIDANGE (repère 7810, 15.24 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

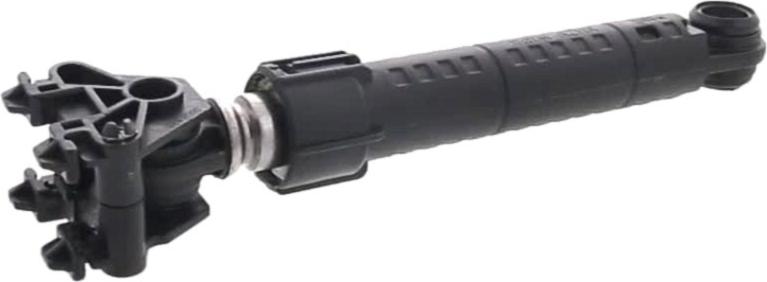

Sur cette vue : AMORTISSEUR Lave-Linge 120N (repère 814, 17.41 €) · BLOCAGE Lave-Linge SUPPORT AMORTISSEUR Inférieur (repère 862, 18.02 €) · GOUPILLE Lave-Linge AXE AMORTISSEUR (repère 864, 18.02 €) · AXE Lave-Linge AMORTISSEUR (repère 865, 19.28 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 2050W+SONDE (repère 4510, 43.54 €) · SONDE Lave-Linge RESISTANCE (repère 6910, 19.01 €) · SUPPORT Lave-Linge RESISTANCE (repère 9931, 20.01 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CADRE Lave-Linge PROTECTION JOINT (repère 100, 88.63 €) · AMORTISSEUR Lave-Linge 120N (repère 814, 17.41 €) · BLOCAGE Lave-Linge SUPPORT AMORTISSEUR Inférieur (repère 862, 18.02 €) · GOUPILLE Lave-Linge AXE AMORTISSEUR (repère 864, 18.02 €) · AXE Lave-Linge AMORTISSEUR (repère 865, 19.28 €) · JOINT Lave-Linge ENTREE CUVE (repère 1910, 82.15 €) · COLLIER Lave-Linge JOINT CHARGEMENT (repère 1911, 40.28 €) · JOINT Lave-Linge (repère 1912)
