Vue éclatée seche linge WHIRLPOOL YTCHACM108BFR 869991543360

Name: WHIRLPOOL YTCHACM108BFR 869991543360
Brand: WHIRLPOOL
SKU: YTCHACM108BFR 869991543360

Découvrez la vue éclatée complète seche linge WHIRLPOOL YTCHACM108BFR 869991543360, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge WHIRLPOOL YTCHACM108BFR 869991543360 et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée WHIRLPOOL YTCHACM108BFR 869991543360 référence 24 pièces détachées, dont sonde resistance, joint sèche-linge sonde ctn, reservoir sèche-linge, avec leur position sur le schéma constructeur.

Réparer son sèche-linge WHIRLPOOL : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

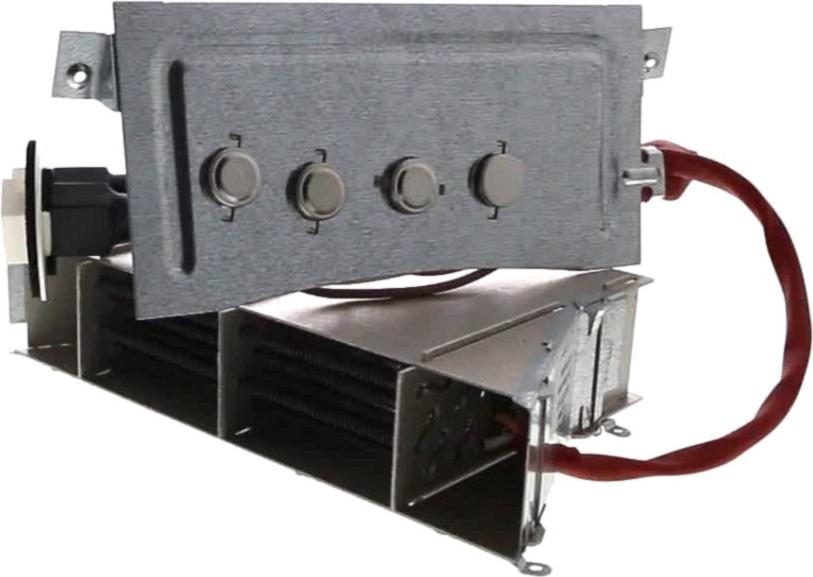

Sur cette vue : SONDE RESISTANCE (repère 1, 16.08 €) · RESISTANCE Sèche-Linge IRCA S 0078 943 W11339690 (repère 5, 114.34 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : CONDENSATEUR 12.5uF 450V (repère 16, 11.44 €) · COURROIE Sèche-Linge 2010H7 2010PH7 (repère 20, 19.85 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : ROULEMENT Sèche-Linge 608-2RS (repère 8, 12.63 €) · SUPPORT Sèche-Linge ROULEMENT (repère 9, 9.16 €) · PLAQUE CACHE PALIER (repère 10, 12.8 €) · JOINT Sèche-Linge PALIER (repère 11, 10.41 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : SONDE RESISTANCE (repère 1, 16.08 €) · JOINT Sèche-Linge SONDE CTN (repère 2, 8.93 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Sèche-Linge SONDE CTN (repère 2, 8.93 €) · ROULEMENT Sèche-Linge 608-2RS (repère 8, 12.63 €) · SUPPORT Sèche-Linge ROULEMENT (repère 9, 9.16 €) · PLAQUE CACHE PALIER (repère 10, 12.8 €) · JOINT Sèche-Linge PALIER (repère 11, 10.41 €) · CONDENSATEUR 12.5uF 450V (repère 16, 11.44 €) · COURROIE Sèche-Linge 2010H7 2010PH7 (repère 20, 19.85 €)
