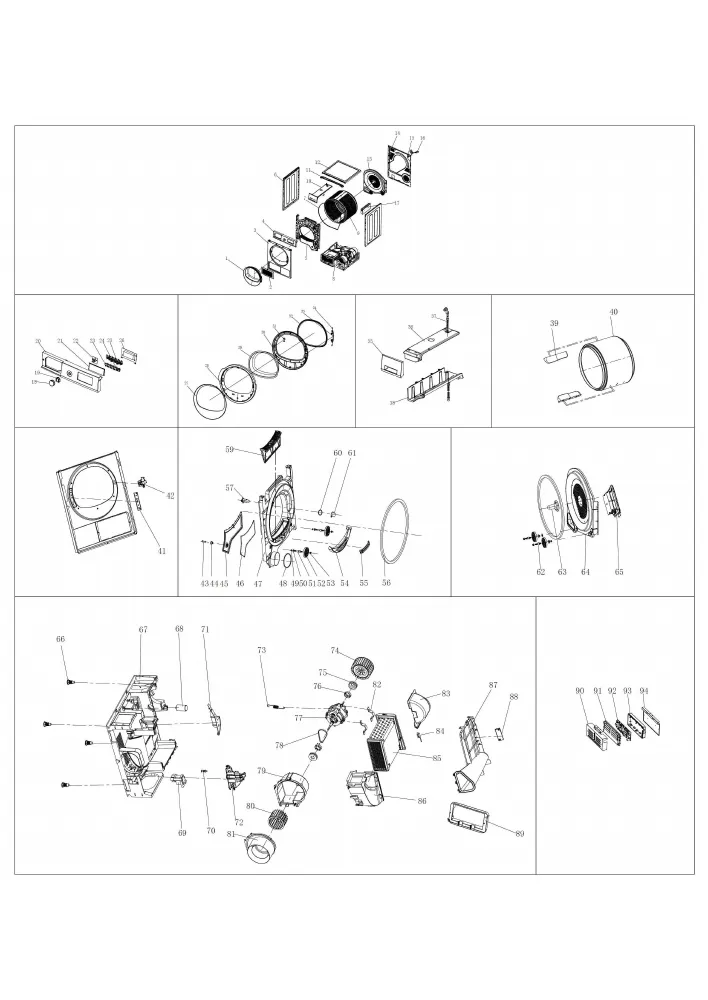

Vue éclatée seche linge SABA DR8CDG21W

Name: SABA DR8CDG21W
Brand: SABA
SKU: DR8CDG21W

Découvrez la vue éclatée complète seche linge SABA DR8CDG21W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge SABA DR8CDG21W et éviter les pannes imprévues. 23 pièces référencées.

Cette vue éclatée SABA DR8CDG21W référence 23 pièces détachées, dont courroie sèche-linge 5ph1916 1916ph5, dessus sèche-linge top, bornier, avec leur position sur le schéma constructeur.

Réparer son sèche-linge SABA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : RESISTANCE Sèche-Linge 2200W 230v (repère 65, 121.04 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : COURROIE Sèche-Linge 5PH1916 1916PH5 (repère 7, 27.04 €) · CONDENSATEUR Sèche-Linge 9uF 450V R50241888 (repère 68, 27.13 €) · MOTEUR Sèche-Linge (repère 77, 138.85 €) · COURROIE Sèche-Linge MOTEUR (repère 78, 49.37 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : FEUTRE Sèche-Linge AVANT (repère 56, 28.39 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

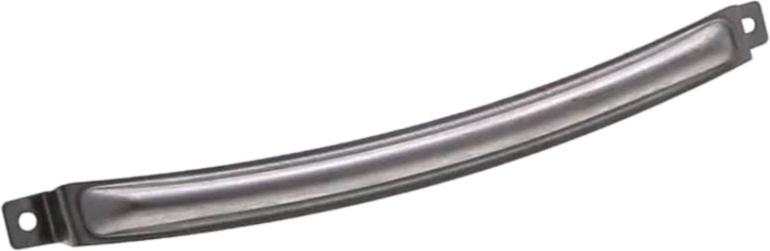

Sur cette vue : SONDE Sèche-Linge TEMPERATURE (repère 43, 7.93 €) · SONDE Sèche-Linge HUMIDITE (repère 55, 21.91 €) · FILTRE Sèche-Linge PELUCHES (repère 59, 31.5 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COURROIE Sèche-Linge 5PH1916 1916PH5 (repère 7, 27.04 €) · JOINT Sèche-Linge HUBLOT (repère 32, 37.57 €) · FEUTRE Sèche-Linge AVANT (repère 56, 28.39 €) · FILTRE Sèche-Linge PELUCHES (repère 59, 31.5 €) · CONDENSATEUR Sèche-Linge 9uF 450V R50241888 (repère 68, 27.13 €) · COURROIE Sèche-Linge MOTEUR (repère 78, 49.37 €)
