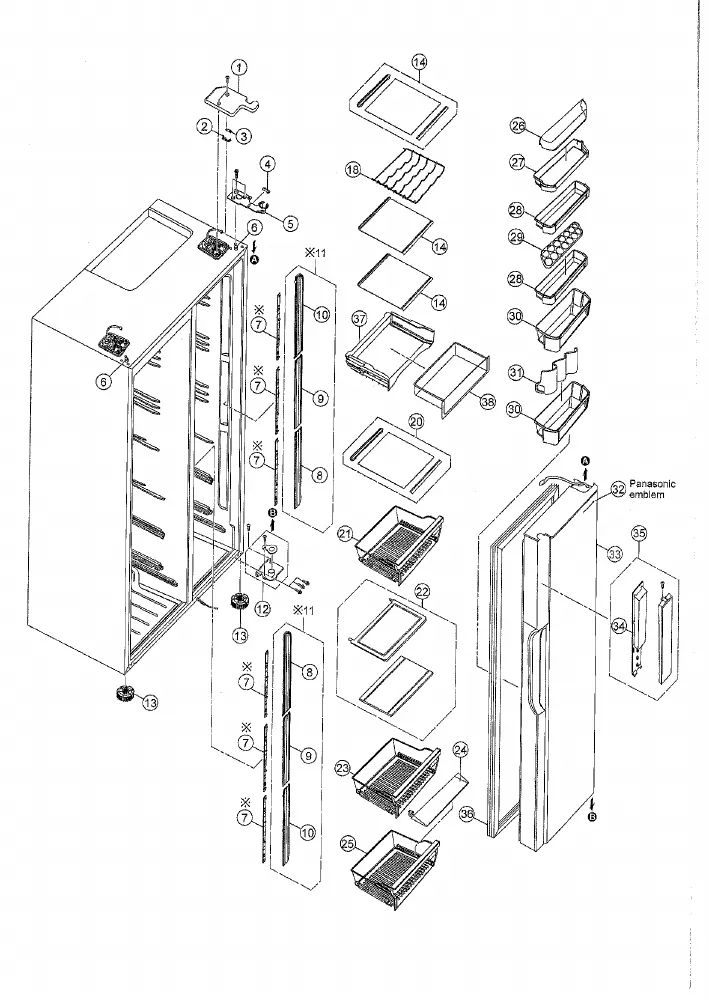

Vue éclatée réfrigérateur PANASONIC NR-B53V2-XF

Name: PANASONIC NR-B53V2-XF
Brand: PANASONIC
SKU: NR-B53V2-XF

Découvrez la vue éclatée complète réfrigérateur PANASONIC NR-B53V2-XF, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur PANASONIC NR-B53V2-XF et éviter les pannes imprévues. 15 pièces référencées.

Cette vue éclatée PANASONIC NR-B53V2-XF référence 15 pièces détachées, dont couvercle froid bac legumes, platine froid distributeur, joint froid porte réfrigérateur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur PANASONIC : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

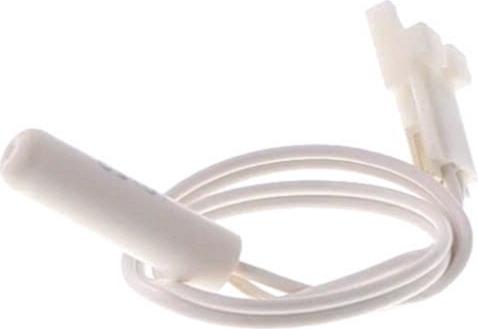

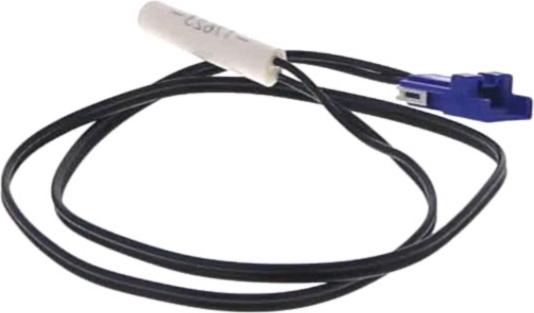

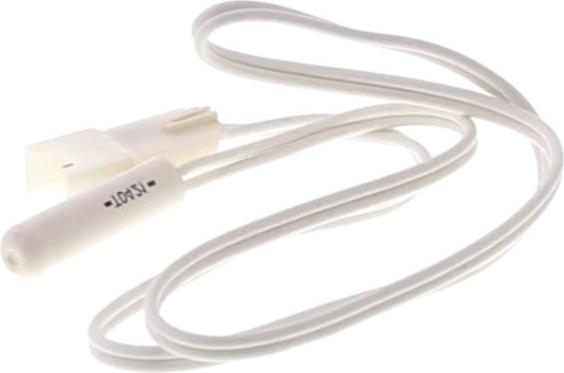

Sur cette vue : SONDE Froid DEGIVRAGE Congélateur (repère 91, 29.84 €) · EVAPORATEUR Froid RESISTANCE DEGIVRAGE (repère 95, 210.91 €) · SONDE Froid (repère 119, 19.85 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Réfrigérateur (repère 36, 151.29 €) · JOINT Froid PORTE Congélateur (repère 74, 106.07 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur (repère 36, 151.29 €) · JOINT Froid PORTE Congélateur (repère 74, 106.07 €) · FILTRE Froid EAU (repère 97, 128.2 €) · COUVERCLE Froid + FILTRE (repère 101, 19.41 €) · SUPPORT Froid FILTRE (repère 103, 31.85 €)
