Vue éclatée four WHIRLPOOL OAKZ9500PIX 859991551870
Découvrez la vue éclatée complète four WHIRLPOOL OAKZ9500PIX 859991551870, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four WHIRLPOOL OAKZ9500PIX 859991551870 et éviter les pannes imprévues. 43 pièces référencées.
Cette vue éclatée WHIRLPOOL OAKZ9500PIX 859991551870 référence 43 pièces détachées, dont charniere four porte four, support four charniere droite ou gauche, entretoise froid poignee porte, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four FOUR 450*375 (repère 2450, 30.78 €) · GRILLE Four LATERALE 317*309 (repère 2610, 19.66 €) · RESISTANCE Four CIRCULAIRE 2000W 5124R422 (repère 4510, 49.98 €) · RESISTANCE Four VOUTE 2450w (repère 4520, 120.83 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four CIRCULAIRE 2000W 5124R422 (repère 4510, 49.98 €) · RESISTANCE Four VOUTE 2450w (repère 4520, 120.83 €) · RESISTANCE Four SOLE 1150W 230V (repère 4560, 27.23 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Four VENTILATEUR OSM-2075C2 38W (repère 4410, 110.33 €) · THERMOSTAT Four 285°C (1 klixon) (repère 5570, 51.73 €) · THERMOSTAT Four 155°C (repère 5571, 57.37 €) · SONDE Four (repère 6910, 67.9 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

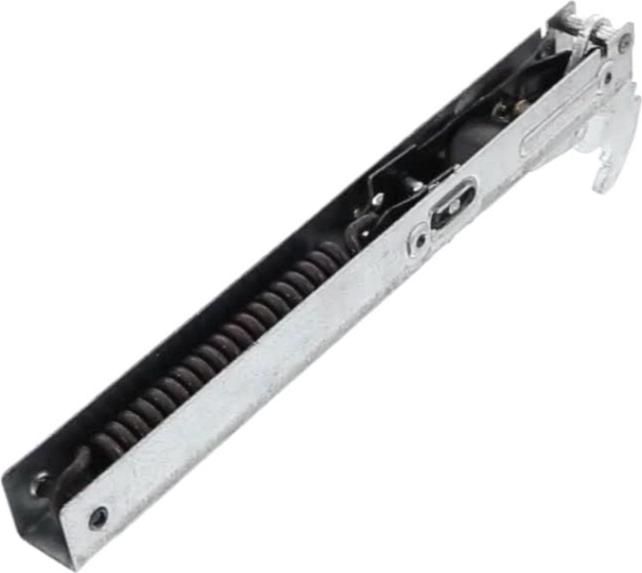

Sur cette vue : CHARNIERE Four PORTE FOUR (repère 400, 46.31 €) · SUPPORT Four CHARNIERE DROITE ou GAUCHE (repère 470, 11.81 €) · ENTRETOISE Four VITRES (repère 1215, 3.52 €) · VITRE Cuisinière EXTERIEURE NOIRE 595*473* PROFIL INOX U (entraxe 410mm) (repère 1410, 189.08 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE (repère 1910, 64.36 €) · THERMOSTAT Four 285°C (1 klixon) (repère 5570, 51.73 €) · THERMOSTAT Four 155°C (repère 5571, 57.37 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
