Vue éclatée four WHIRLPOOL AKZ229IX 858522929020
Découvrez la vue éclatée complète four WHIRLPOOL AKZ229IX 858522929020, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four WHIRLPOOL AKZ229IX 858522929020 et éviter les pannes imprévues. 33 pièces référencées.

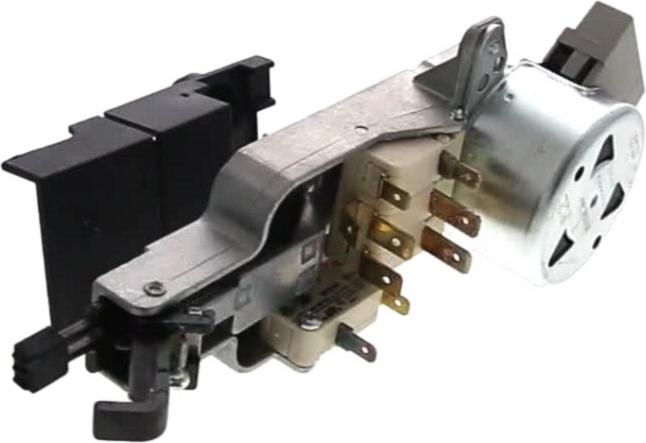

Cette vue éclatée WHIRLPOOL AKZ229IX 858522929020 référence 33 pièces détachées, dont verre four horloge, entretoise froid poignee porte, serrure four porte four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

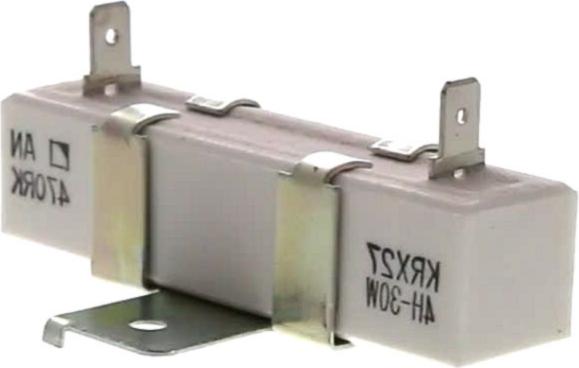

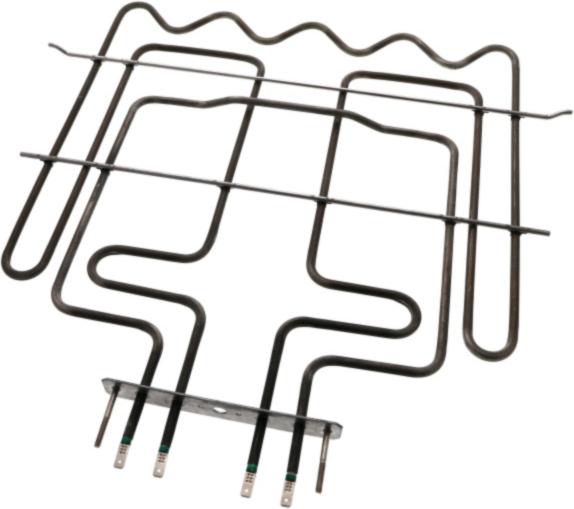

Sur cette vue : GRILLE Four FOUR 447*340 (repère 2450, 27.99 €) · RESISTANCE Four CERAMIQUE 470ohms (repère 4231, 26.79 €) · RESISTANCE Four GRILL 2041280000 2850W (repère 4520, 123.22 €) · RESISTANCE Four SOLE 1450w 5128R456 (repère 4560, 100.05 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four CERAMIQUE 470ohms (repère 4231, 26.79 €) · RESISTANCE Four GRILL 2041280000 2850W (repère 4520, 123.22 €) · RESISTANCE Four SOLE 1450w 5128R456 (repère 4560, 100.05 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

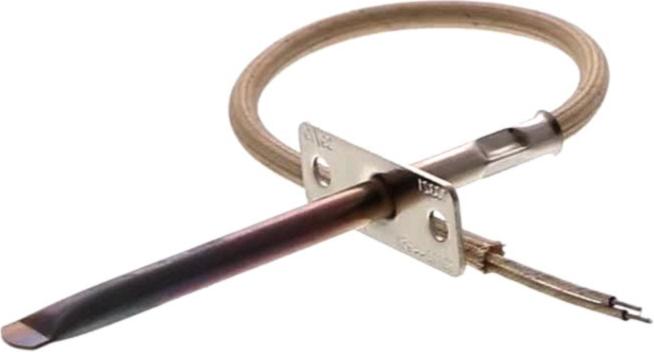

Sur cette vue : VENTILATEUR Four REFROIDISSEMENT (repère 4410, 117.67 €) · SONDE Four TEMPERATURE (repère 6910, 70.26 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

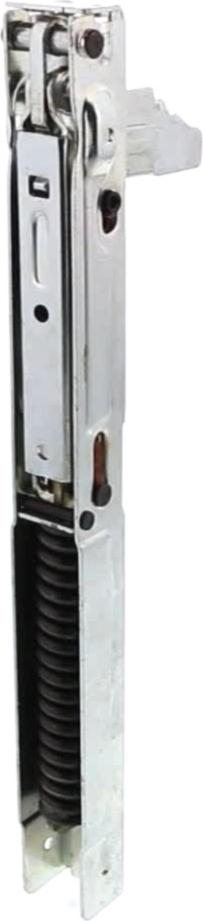

Sur cette vue : CHARNIERE Four Droit ou Gauche PORTE FOUR (repère 400, 40.29 €) · VITRE Four Extérieure PORTE FOUR (repère 1410, 271.85 €) · VITRE Four Intérieure 493*405 (repère 1420, 94.36 €) · VITRE Four INTERMEDIAIRE 470*403 (repère 1430, 103.79 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

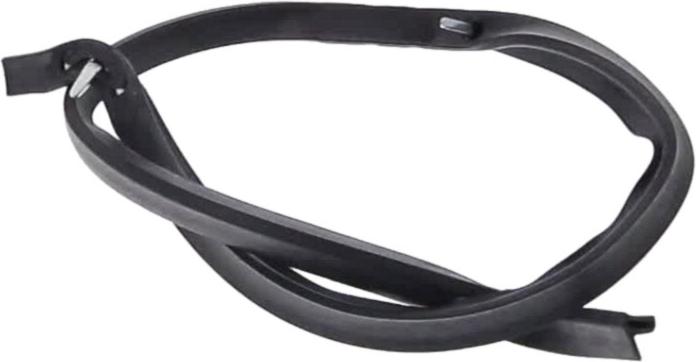

JOINT Four PORTE PYRO (repère 1910, 68.22 €) · JOINT Four SUPERIEUR MOUFLE (repère 4412, 38.07 €)
