Vue éclatée four WHIRLPOOL AKZ9S8271IX 859991670640
Découvrez la vue éclatée complète four WHIRLPOOL AKZ9S8271IX 859991670640, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four WHIRLPOOL AKZ9S8271IX 859991670640 et éviter les pannes imprévues. 25 pièces référencées.
Cette vue éclatée WHIRLPOOL AKZ9S8271IX 859991670640 référence 25 pièces détachées, dont charniere four porte g+d, support four charniere, caoutchouc four, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière WHIRLPOOL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

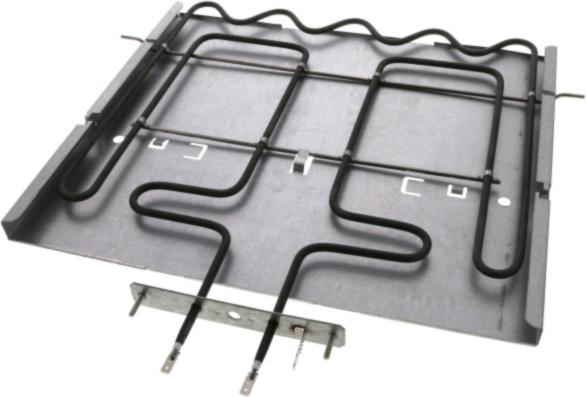

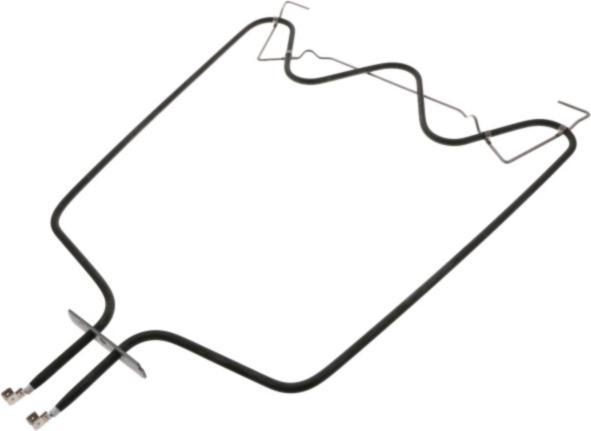

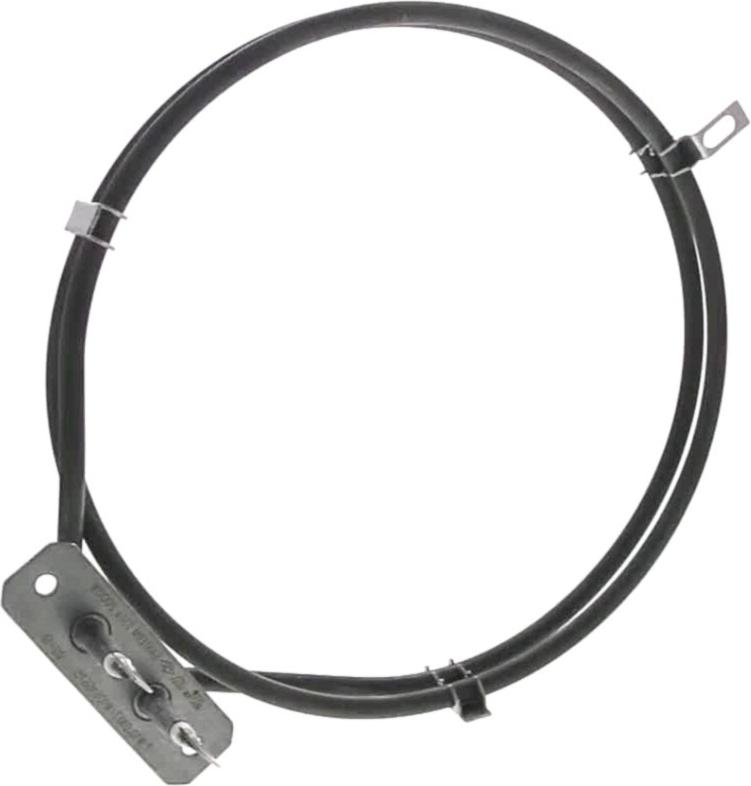

Sur cette vue : RESISTANCE Four CIRCULAIRE 2000W 5124R422 (repère 4510, 56.55 €) · RESISTANCE Four VOUTE 2450w (repère 4520, 110.77 €) · RESISTANCE Four SOLE 1150W 230V (repère 4560, 28.02 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four CIRCULAIRE 2000W 5124R422 (repère 4510, 56.55 €) · RESISTANCE Four VOUTE 2450w (repère 4520, 110.77 €) · RESISTANCE Four SOLE 1150W 230V (repère 4560, 28.02 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

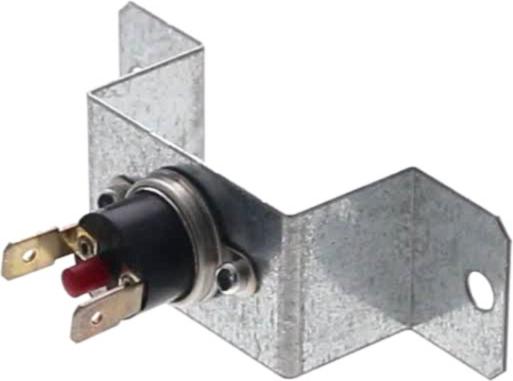

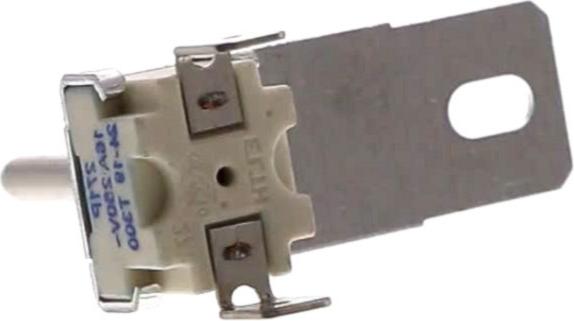

Sur cette vue : THERMOSTAT Four 285°C (1 klixon) (repère 5570, 58.72 €) · THERMOSTAT Four 155°C (repère 5571, 57.26 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

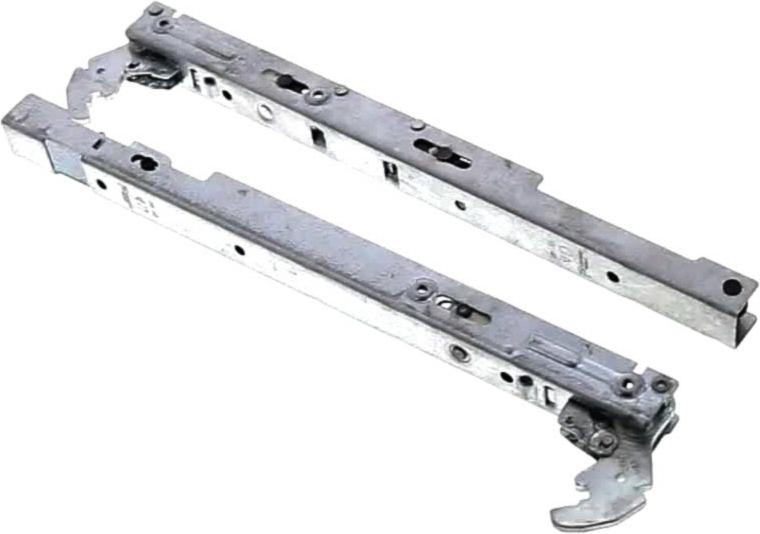

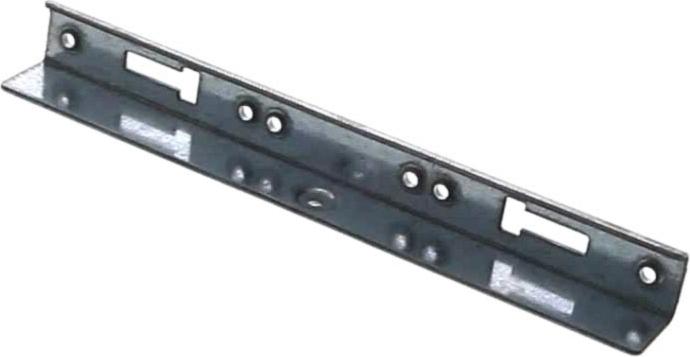

Sur cette vue : CHARNIERE Four PORTE G+D (repère 400, 77.94 €) · SUPPORT Four CHARNIERE (repère 470, 8.31 €) · ENTRETOISE Four VITRES (repère 1215, 3.74 €) · VITRE Cuisinière EXTERIEURE NOIRE 595*473* PROFIL INOX U (entraxe 410mm) (repère 1410, 172.88 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

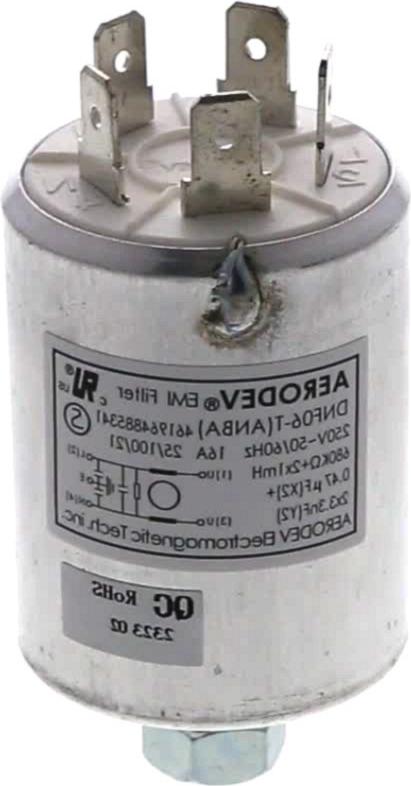

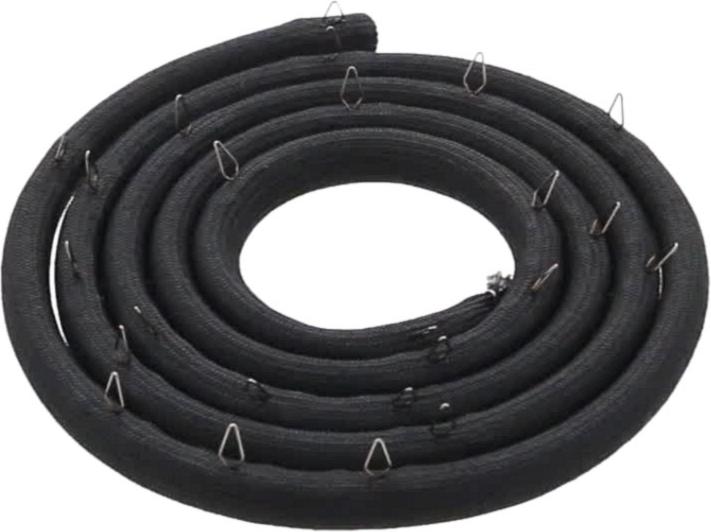

JOINT Four PORTE (repère 1910, 62.89 €) · CONDENSATEUR ANTIPARASITE DNF06-T 680KO+2X1MH 0.47UF (repère 4210, 37 €) · THERMOSTAT Four 285°C (1 klixon) (repère 5570, 58.72 €) · THERMOSTAT Four 155°C (repère 5571, 57.26 €)
