Vue éclatée four CATA APELSON SE604IB

Name: CATA APELSON SE604IB
Brand: CATA APELSON
SKU: SE604IB

Découvrez la vue éclatée complète four CATA APELSON SE604IB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four CATA APELSON SE604IB et éviter les pannes imprévues. 15 pièces référencées.

Cette vue éclatée CATA APELSON SE604IB référence 15 pièces détachées, dont thermostat four 115°c, hublot four lampe, ampoule four, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière CATA APELSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

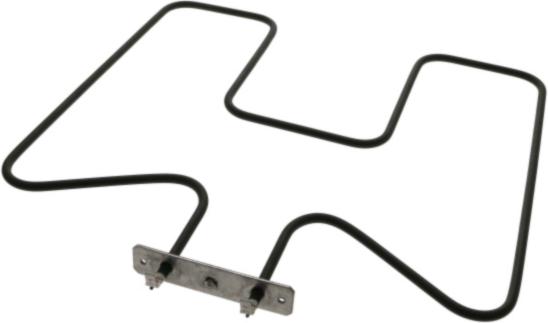

Sur cette vue : RESISTANCE Four SOLE 1300W (repère 7, 34.41 €) · RESISTANCE Four SUPERIEURE 1350W+900W (repère 21, 63.2 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four SOLE 1300W (repère 7, 34.41 €) · RESISTANCE Four SUPERIEURE 1350W+900W (repère 21, 63.2 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : THERMOSTAT Four 115°C (repère 1, 19.73 €) · THERMOSTAT Four (repère 16, 31.55 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : CHARNIERE Four PORTE (repère 9, 12.87 €) · JOINT Four PORTE (repère 10, 27.08 €) · VITRE Four INTERIEURE (repère 11) · VITRE Four EXTERIEURE (repère 12, 113.9 €).
