Vue éclatée réfrigérateur AMANA AC2224GEKB

Name: AMANA AC2224GEKB
Brand: AMANA
SKU: AC2224GEKB

Découvrez la vue éclatée complète réfrigérateur AMANA AC2224GEKB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur AMANA AC2224GEKB et éviter les pannes imprévues. 30 pièces référencées.

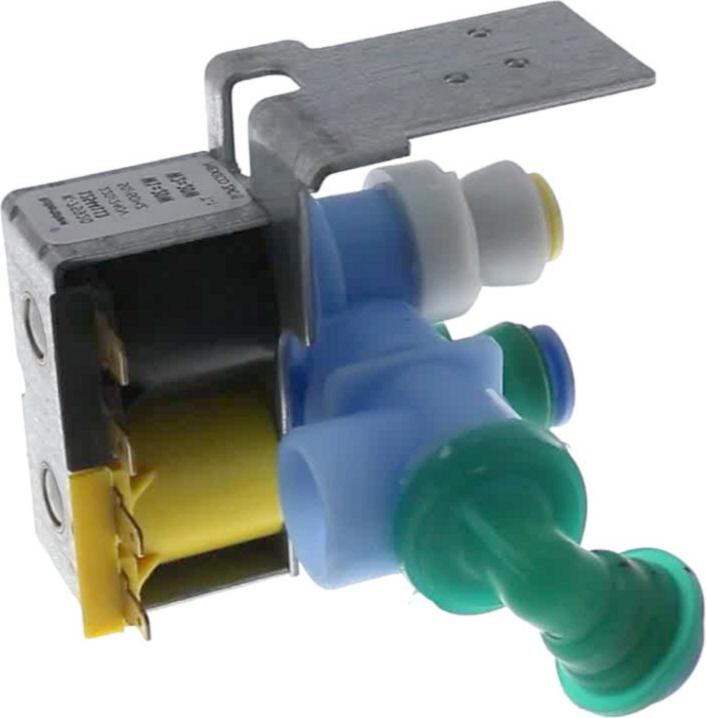

Cette vue éclatée AMANA AC2224GEKB référence 30 pièces détachées, dont filtre froid cartouche ukf01 ukf8001, electrovanne froid arrivee eau, compresseur froid r134a, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur AMANA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR Froid R134A (repère 0, 565.73 €) · THERMOSTAT Froid DEGIVRAGE (repère 0, 99.72 €) · RELAIS Froid Démarrage+thermique 3ARR65U7M1A8 12946002 12946003 (repère 4, 78.27 €) · CLAPET Froid MOTORISE THERMOSTAT (repère 7).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

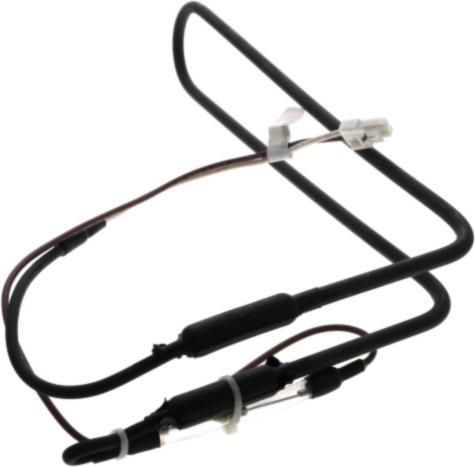

Sur cette vue : SONDE Froid DEGIVRAGE SERIE n°10 **DETSOCKAGE** (repère 0, 19.76 €) · THERMOSTAT Froid DEGIVRAGE (repère 0, 99.72 €) · SONDE Froid DEGIVRAGE SERIE n°11 (repère 0, 60.23 €) · RESISTANCE Froid DEGIVRAGE 435w (repère 7, 82.31 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : TURBINE Froid MOTEUR EVAP (repère 6, 50.7 €) · MOTEUR Froid VENTILATEUR Evaporateur (repère 10, 229.13 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FILTRE Froid CARTOUCHE UKF01 UKF8001 (repère 0, 27.1 €) · THERMOSTAT Froid DEGIVRAGE (repère 0, 99.72 €) · CLAPET Froid MOTORISE THERMOSTAT (repère 7) · CONDENSATEUR Froid (repère 8, 122.17 €) · SUPPORT Froid FILTRE CARTOUCHE (repère 17)
