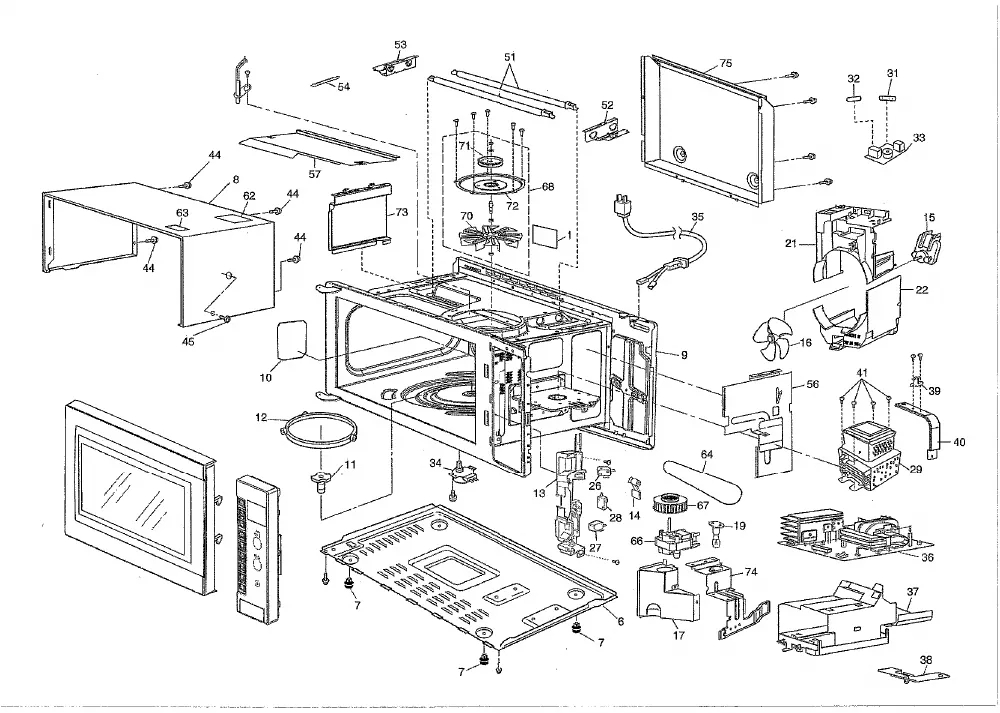

Vue éclatée micro-ondes PANASONIC NNCD560M

Name: PANASONIC NNCD560M
Brand: PANASONIC
SKU: NNCD560M

Découvrez la vue éclatée complète micro-ondes PANASONIC NNCD560M, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes PANASONIC NNCD560M et éviter les pannes imprévues. 14 pièces référencées.

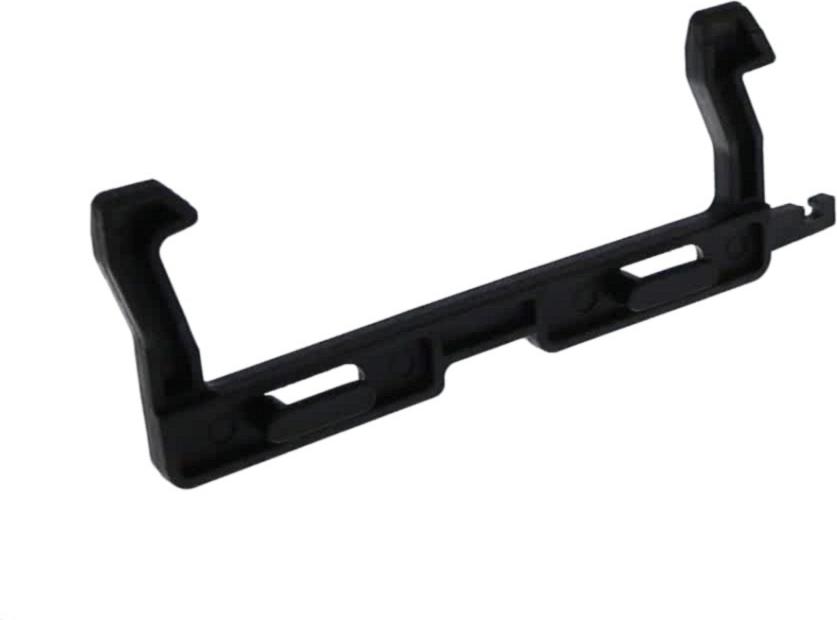

Cette vue éclatée PANASONIC NNCD560M référence 14 pièces détachées, dont crochet micro onde porte 139mm, platine micro onde commande, ressort micro onde crochet porte, avec leur position sur le schéma constructeur.

Réparer son micro-ondes PANASONIC : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus

Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.

Sur cette vue : MAGNETRON Micro onde (repère 29, 121.07 €).

Plateau, porte et sécurités

Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.

Sur cette vue : PLATEAU Micro onde TOUR 340mm (repère 7, 64.53 €) · SUPPORT Micro onde CERCEAU PLATEAU (repère 12, 70.94 €) · MOTEUR Micro onde PLATEAU TYJ50-8A7 "E" AXE=6mm H=9mm (repère 34, 52.28 €).
