Vue éclatée four Diamond CPE644-N

Name: Diamond CPE644-N
Brand: Diamond
SKU: CPE644-N

Découvrez la vue éclatée complète four Diamond CPE644-N, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four Diamond CPE644-N et éviter les pannes imprévues. 12 pièces référencées.

Cette vue éclatée Diamond CPE644-N référence 12 pièces détachées, dont moteur four ventilateur 3013.2348, condensateur 6,3uf, joint four porte four, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière Diamond : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : RESISTANCE Four RONDE 3000W (repère 18, 104.19 €) · JOINT Four RESISTANCE (repère 19, 7.48 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four RONDE 3000W (repère 18, 104.19 €) · JOINT Four RESISTANCE (repère 19, 7.48 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

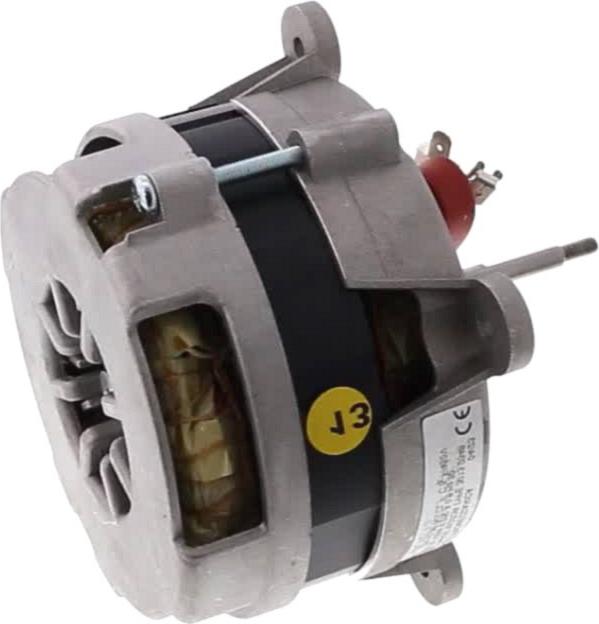

Sur cette vue : MOTEUR Four VENTILATEUR 3013.2348 (repère 3, 439.5 €) · THERMOSTAT Four 287°C (repère 21, 64.97 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

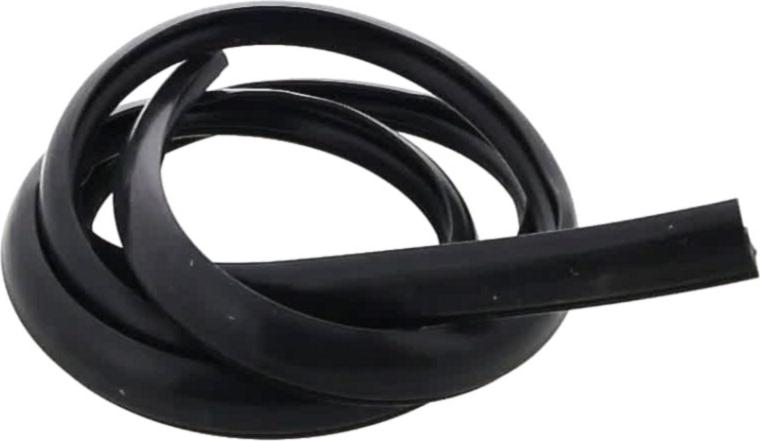

Sur cette vue : JOINT Four PORTE FOUR (repère 6, 115.97 €) · JOINT Four RESISTANCE (repère 19, 7.48 €) · VITRE Four INTERIEURE 650X445X3mm (repère 27, 137.46 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR 6,3uF (repère 5, 15.32 €) · JOINT Four PORTE FOUR (repère 6, 115.97 €) · JOINT Four RESISTANCE (repère 19, 7.48 €) · THERMOSTAT Four 287°C (repère 21, 64.97 €)
