Vue éclatée minifour ROLLER GRILL MR341 INOX

Name: ROLLER GRILL MR341 INOX
Brand: ROLLER GRILL
SKU: MR341 INOX

Découvrez la vue éclatée complète minifour ROLLER GRILL MR341 INOX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre minifour. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre minifour ROLLER GRILL MR341 INOX et éviter les pannes imprévues. 19 pièces référencées.

Cette vue éclatée ROLLER GRILL MR341 INOX référence 19 pièces détachées, dont support four poignee, porte four complete, pied four noir unitaire, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière ROLLER GRILL : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : RESISTANCE Four SOLE 700W 002148 (repère 16, 21.64 €) · GRILLE Four FOUR 400*290 (repère 17, 16.39 €) · RESISTANCE Four QUARTZ 115V 750W 415MM (repère 21, 26.36 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four SOLE 700W 002148 (repère 16, 21.64 €) · RESISTANCE Four QUARTZ 115V 750W 415MM (repère 21, 26.36 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

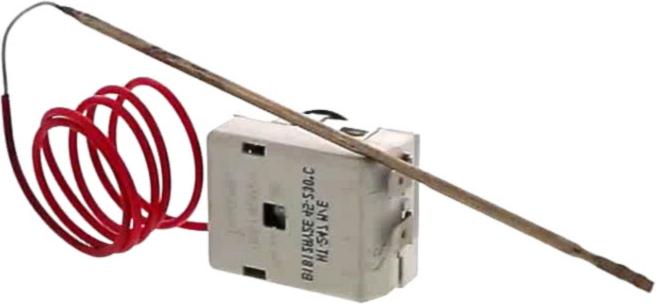

Sur cette vue : THERMOSTAT Four FOUR NT 247 M/E 45-230° (repère 8, 25.15 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : VITRE Four Extérieure 430*302 (repère 15, 37.71 €) · JOINT Four PORTE 370*233 4 cotés 4 crochets (repère 20, 19.01 €).
