Vue éclatée seche linge CALIFORNIA DV60Q1E

Name: CALIFORNIA DV60Q1E
Brand: CALIFORNIA
SKU: DV60Q1E

Découvrez la vue éclatée complète seche linge CALIFORNIA DV60Q1E, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge CALIFORNIA DV60Q1E et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée CALIFORNIA DV60Q1E référence 22 pièces détachées, dont thermostat sèche-linge 125°, fusible sèche-linge 15a 250v 5x20, filtre sèche-linge peluches, avec leur position sur le schéma constructeur.

Réparer son sèche-linge CALIFORNIA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : THERMOSTAT Sèche-Linge 125° (repère 0, 18.86 €) · THERMOSTAT Sèche-Linge 65° (remplacé par 85°) (repère 0, 20.4 €) · RESISTANCE Sèche-Linge (repère 85, 67.3 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : MOTEUR Sèche-Linge (repère 8, 129.78 €) · COURROIE Sèche-Linge 6PH1930 (repère 9, 26.68 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : FEUTRE Sèche-Linge AVANT (repère 63, 30.61 €) · PATIN Sèche-Linge FEUTRE AVANT (repère 66, 16.17 €) · ROULEMENT Sèche-Linge (repère 94, 13.94 €).

Séchage long ou linge humide

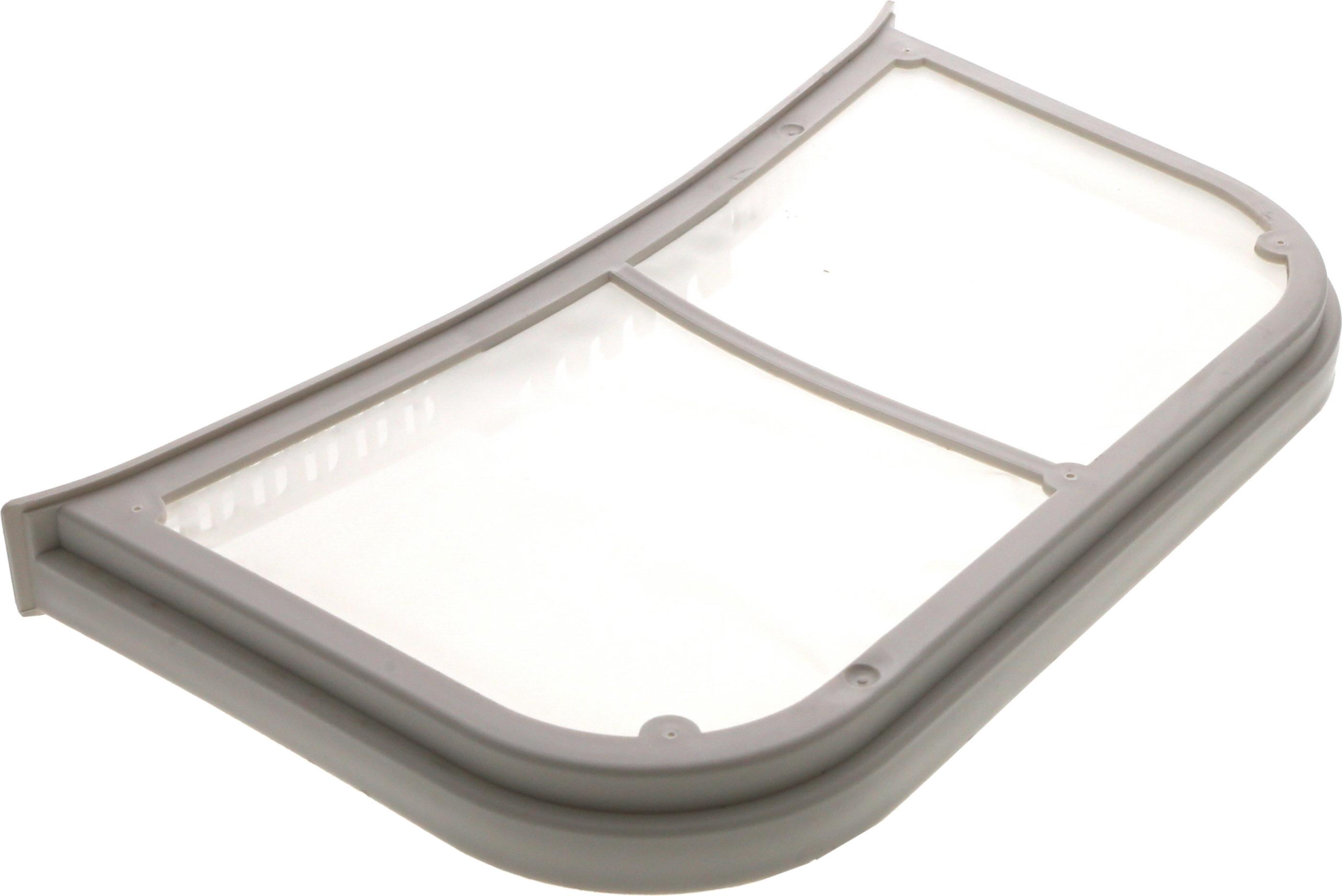

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : FILTRE Sèche-Linge PELUCHES (repère 0, 28.84 €) · TUYAU Sèche-Linge EVACUATION INTERNE (repère 11, 14.06 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Sèche-Linge 125° (repère 0, 18.86 €) · THERMOSTAT Sèche-Linge 65° (remplacé par 85°) (repère 0, 20.4 €) · FUSIBLE Sèche-Linge 15A 250v 5x20 (repère 0, 6.36 €) · FILTRE Sèche-Linge PELUCHES (repère 0, 28.84 €) · COURROIE Sèche-Linge 6PH1930 (repère 9, 26.68 €) · CABLE Sèche-Linge ALIM+FUSIBLE (repère 15, 22.29 €) · FEUTRE Sèche-Linge AVANT (repère 63, 30.61 €) · PATIN Sèche-Linge FEUTRE AVANT (repère 66, 16.17 €)
