Vue éclatée lave linge Galanz XQG70-A210E XQG70.A210E XQG70A210E

Name: Galanz XQG70-A210E XQG70.A210E XQG70A210E
Brand: Galanz
SKU: XQG70-A210E XQG70.A210E XQG70A210E

Découvrez la vue éclatée complète lave linge Galanz XQG70-A210E XQG70.A210E XQG70A210E, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge Galanz XQG70-A210E XQG70.A210E XQG70A210E et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée Galanz XQG70-A210E XQG70.A210E XQG70A210E référence 26 pièces détachées, dont pompe lave-linge vidange b30-6a, joint lave-linge hublot tks xaiqg72.2-9, resistance lave-linge 1900w 230v, avec leur position sur le schéma constructeur.

Réparer son lave-linge Galanz : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

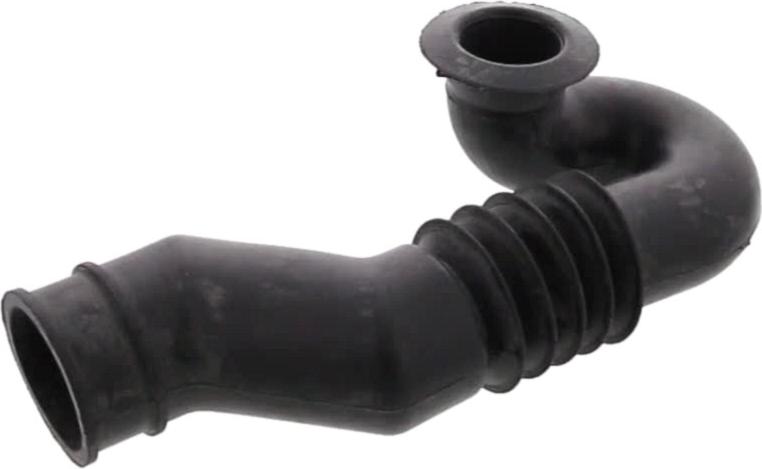

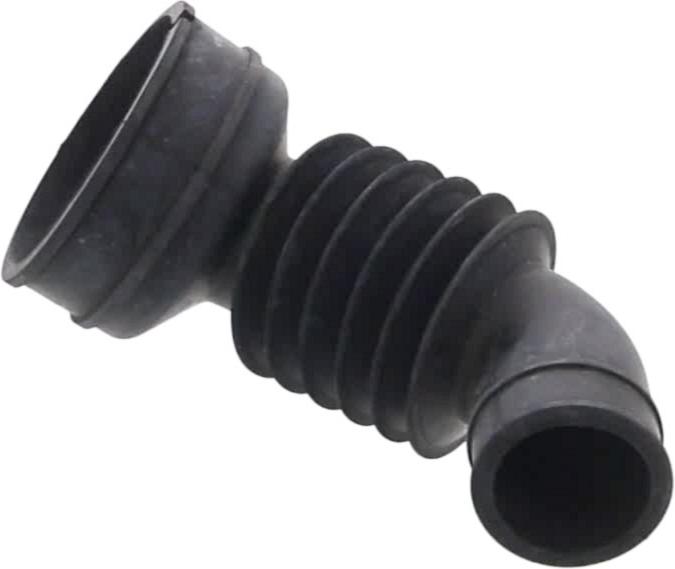

Sur cette vue : JOINT Lave-Linge HUBLOT TKS XAIQG72.2-9 (repère 0, 77.84 €) · COLLIER Lave-Linge Avant JOINT HUBLOT 305MM (repère 31, 28.58 €) · DURITE Lave-Linge CUVE/POMPE (repère 47, 30.88 €) · DURITE Lave-Linge BOITE/CUVE (repère 55, 29.35 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

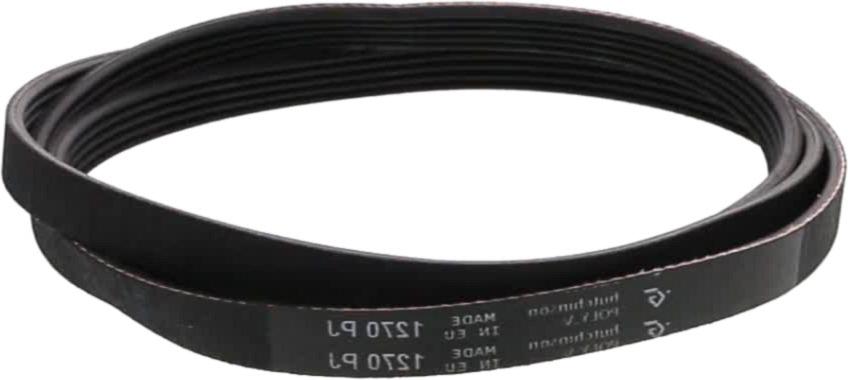

Sur cette vue : COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 0, 39.77 €) · COURROIE Lave-Linge (repère 15, 25.14 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

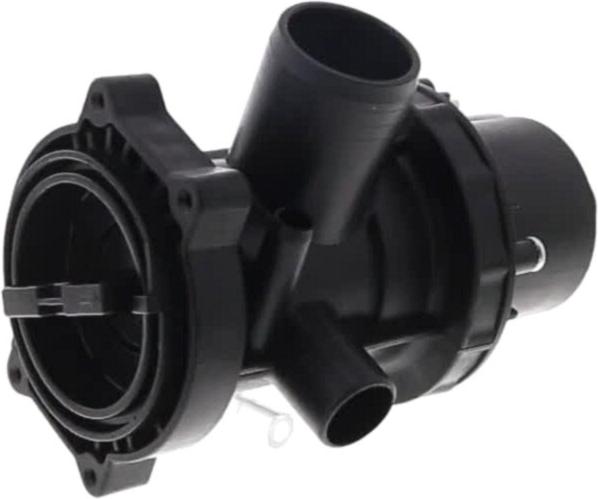

Sur cette vue : POMPE Lave-Linge VIDANGE B30-6A (repère 0, 54.53 €) · POMPE Lave-Linge VIDANGE PX-2-35 (repère 33, 56.93 €) · TUYAU Lave-Linge VIDANGE Extérieure D27 I20 (repère 35, 16.08 €) · DURITE Lave-Linge CUVE/POMPE (repère 47, 30.88 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : AMORTISSEUR Lave-Linge (repère 71, 37.1 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1900W 230V (repère 0, 73.07 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Linge HUBLOT TKS XAIQG72.2-9 (repère 0, 77.84 €) · COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 0, 39.77 €) · COURROIE Lave-Linge (repère 15, 25.14 €) · COLLIER Lave-Linge Avant JOINT HUBLOT 305MM (repère 31, 28.58 €) · AMORTISSEUR Lave-Linge (repère 71, 37.1 €)
