Vue éclatée réfrigérateur SIGNATURE AFM3501

Name: SIGNATURE AFM3501
Brand: SIGNATURE
SKU: AFM3501

Découvrez la vue éclatée complète réfrigérateur SIGNATURE AFM3501, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SIGNATURE AFM3501 et éviter les pannes imprévues. 18 pièces référencées.

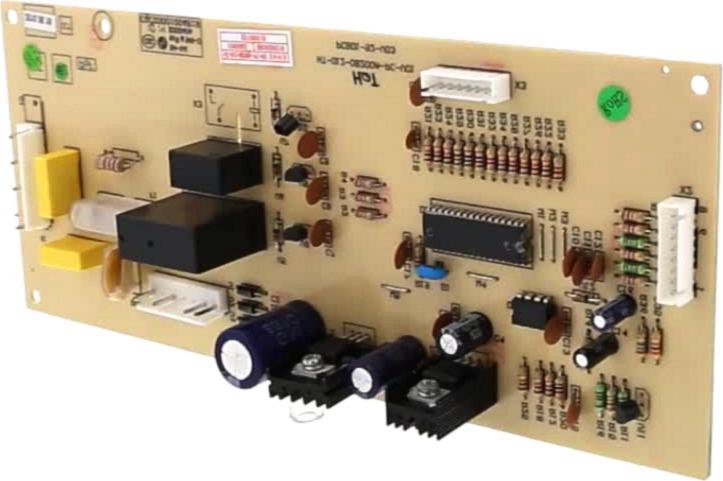

Cette vue éclatée SIGNATURE AFM3501 référence 18 pièces détachées, dont platine froid thermostat, transformateur froid, platine froid puissance 4 connecteurs, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SIGNATURE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : PLATINE Froid THERMOSTAT (repère 4, 87.88 €) · COMPRESSEUR Froid JM1080Y (repère 63, 130.78 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

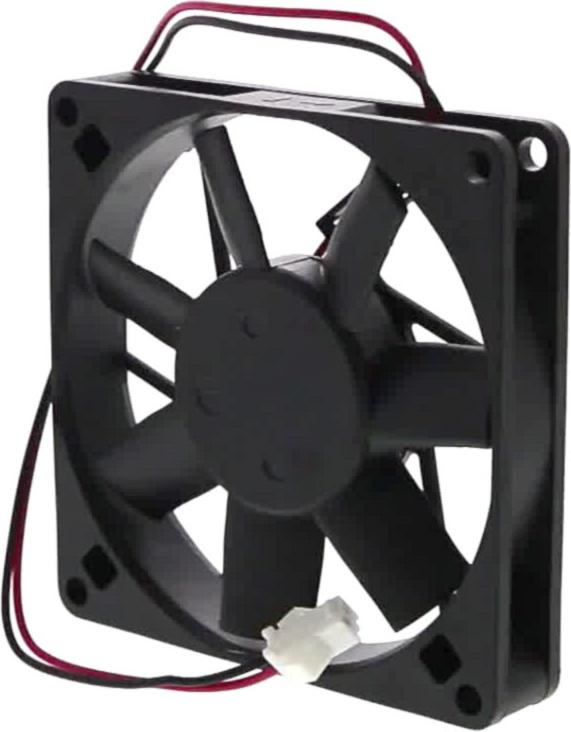

Sur cette vue : MOTEUR Froid VENTILATEUR (repère 32, 84.92 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR (repère 32, 84.92 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : VIS Froid CHARNIERE (repère 13, 4.14 €) · CHARNIERE Froid SUPERIEURE (repère 15, 18.6 €) · JOINT Froid Réfrigérateur 1640*560 (repère 37, 75.83 €) · PORTE Froid Réfrigérateur (repère 38, 188.71 €).
