Vue éclatée cuisinière SIGNATURE SCG60IX

Découvrez la vue éclatée complète cuisinière SIGNATURE SCG60IX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SIGNATURE SCG60IX et éviter les pannes imprévues. 90 pièces référencées.

Cette vue éclatée SIGNATURE SCG60IX référence 90 pièces détachées, dont isolation cuisinière moufle entourage, plaque cuisinière catalyse droit, plaque cuisinière catalyse gauche, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière SIGNATURE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : VIS Cuisinière SUPPORT RESISTANCE Supérieur (repère 4, 2.67 €) · GRILLE Four FOUR 65-75L V3 465*365 (repère 17, 21.13 €) · GRILLE Cuisinière 2 FEUX DROITE (repère 95, 29.48 €) · GRILLE Cuisinière 2 FEUX GAUCHE (repère 95, 29.16 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : VIS Cuisinière SUPPORT RESISTANCE Supérieur (repère 4, 2.67 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : SUPPORT Four CHARNIERE 65L DROITE (repère 12, 21.61 €) · SUPPORT Four CHARNIERE 65L GAUCHE (repère 12, 23.29 €) · JOINT Four MOUFLE (repère 16, 26.93 €) · VITRE Cuisinière INTERIEURE TYPE 7 2G_AN/66 534*387 (repère 50, 25.8 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Four MOUFLE (repère 16, 26.93 €) · JOINT Cuisinière ARRIVEE GAZ (repère 64, 2.55 €) · PATIN Cuisinière GRILLE (repère 96, 5.05 €) · BOUGIE Cuisinière FOUR 1000mm (repère 99, 10.09 €) · AMORTISSEUR Cuisinière COUVERCLE (repère 159, 2.39 €) · JOINT Cuisinière POIGNEE (repère 211, 8.59 €)

Guides utiles

Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

ISOLATION Cuisinière MOUFLE ENTOURAGE
ISOLATION Cuisinière MOUFLE ENTOURAGE
Prix indicatif : 32.18 €
PLAQUE Cuisinière CATALYSE Droit
PLAQUE Cuisinière CATALYSE Droit
Prix indicatif : 17.86 €
PLAQUE Cuisinière CATALYSE GAUCHE
PLAQUE Cuisinière CATALYSE GAUCHE
Prix indicatif : 16.95 €
FRONT Cuisinière
FRONT Cuisinière
Prix indicatif : 9.25 €
DOUILLE Cuisinière FOUR + AMPOULE Cuisinière 25W G9 300°C NOVA
DOUILLE Cuisinière FOUR + AMPOULE Cuisinière 25W G9 300°C NOVA
Position : 2
Prix indicatif : 26.21 €
VIS Cuisinière
VIS Cuisinière
Position : 4
Prix indicatif : 2.4 €
VIS Cuisinière SUPPORT RESISTANCE Supérieur
VIS Cuisinière SUPPORT RESISTANCE Supérieur
Position : 4
Prix indicatif : 2.67 €
SUPPORT Four CHARNIERE 65L DROITE
SUPPORT Four CHARNIERE 65L DROITE
Position : 12
Prix indicatif : 21.61 €
SUPPORT Four CHARNIERE 65L GAUCHE
SUPPORT Four CHARNIERE 65L GAUCHE
Position : 12
Prix indicatif : 23.29 €
VIS Cuisinière
VIS Cuisinière
Position : 13
Prix indicatif : 2.6 €
LECHEFRITE Four 465*380*40
LECHEFRITE Four 465*380*40
Position : 15
Prix indicatif : 28.02 €
LECHEFRITE Four 465*380*20
LECHEFRITE Four 465*380*20
Position : 15
Prix indicatif : 40.19 €
JOINT Four MOUFLE
JOINT Four MOUFLE
Position : 16
Prix indicatif : 26.93 €
GRILLE Four FOUR 65-75L V3 465*365
GRILLE Four FOUR 65-75L V3 465*365
Position : 17
Prix indicatif : 21.13 €
CORNIERE Cuisinière ARRIERE DROITE
CORNIERE Cuisinière ARRIERE DROITE
Position : 27
Prix indicatif : 11.6 €
BORNIER Four Alimentation
BORNIER Four Alimentation
Position : 30
Prix indicatif : 24.45 €
BORNIER Four 16A 450V T125
BORNIER Four 16A 450V T125
Position : 30
Prix indicatif : 12.27 €
CABLE Plaque ALIMENTATION 3G0.75 1.65m
CABLE Plaque ALIMENTATION 3G0.75 1.65m
Position : 31
Prix indicatif : 17.06 €
PIED Cuisinière PLASTIQUE NOIR H=50mm
PIED Cuisinière PLASTIQUE NOIR H=50mm
Position : 34
Prix indicatif : 5.73 €
VITRE Cuisinière INTERIEURE TYPE 7 2G_AN/66 534*387
VITRE Cuisinière INTERIEURE TYPE 7 2G_AN/66 534*387
Position : 50
Prix indicatif : 25.8 €
VIS Cuisinière POIGNEE
VIS Cuisinière POIGNEE
Position : 51
Prix indicatif : 2.51 €
CHARNIERE Cuisinière PORTE Gauche OU Droit
CHARNIERE Cuisinière PORTE Gauche OU Droit
Position : 52
Prix indicatif : 13.8 €
ENTRETOISE Cuisinière POIGNEE FOUR **53**
ENTRETOISE Cuisinière POIGNEE FOUR **53**
Position : 53
Prix indicatif : 4.75 €
VITRE Cuisinière Extérieure NOIRE 594*453 SIGNATURE 420 GF TY7
VITRE Cuisinière Extérieure NOIRE 594*453 SIGNATURE 420 GF TY7
Position : 54
Prix indicatif : 51.26 €
POIGNEE Four PORTE INOX ELLIPSE ARC 476MM (entraxe 420MM)
POIGNEE Four PORTE INOX ELLIPSE ARC 476MM (entraxe 420MM)
Position : 56
Prix indicatif : 27.66 €
TUYAU Cuisinière Alimentation BRULEUR Semi-rapide DROIT
TUYAU Cuisinière Alimentation BRULEUR Semi-rapide DROIT
Position : 58
Prix indicatif : 14.78 €
TUYAU Cuisinière Alimentation BRULEUR FOUR
TUYAU Cuisinière Alimentation BRULEUR FOUR
Position : 58
Prix indicatif : 16.68 €
RAMPE Cuisinière Alimentation GAZ
RAMPE Cuisinière Alimentation GAZ
Position : 63
Prix indicatif : 41.29 €
JOINT Cuisinière ARRIVEE GAZ
JOINT Cuisinière ARRIVEE GAZ
Position : 64
Prix indicatif : 2.55 €
EMBOUT Cuisinière Gaz Butane G1/2 NF
EMBOUT Cuisinière Gaz Butane G1/2 NF
Position : 65
Prix indicatif : 8.74 €
ROBINET Cuisinière Rapide AVG ou CENTRAL (NOIR) TC TURAS
ROBINET Cuisinière Rapide AVG ou CENTRAL (NOIR) TC TURAS
Position : 66
Prix indicatif : 49.32 €
ROBINET Cuisinière FOUR ap112067
ROBINET Cuisinière FOUR ap112067
Position : 66
Prix indicatif : 65.41 €
ROBINET Cuisinière Auxiliaire AVD (BLANC) TC 290212 TURAS
ROBINET Cuisinière Auxiliaire AVD (BLANC) TC 290212 TURAS
Position : 66
Prix indicatif : 48.79 €
ROBINET Cuisinière Semi-rapide ARD OU ARG (VERT) TC270212 TURAS
ROBINET Cuisinière Semi-rapide ARD OU ARG (VERT) TC270212 TURAS
Position : 66
Prix indicatif : 72.26 €
ROBINET Cuisinière Auxiliaire TC SABAF 815835310025 POINT BLANC
ROBINET Cuisinière Auxiliaire TC SABAF 815835310025 POINT BLANC
Position : 66
Prix indicatif : 49.24 €
ROBINET Cuisinière Semi-rapide TC SABAF
ROBINET Cuisinière Semi-rapide TC SABAF
Position : 66
Prix indicatif : 48.98 €
DISQUE Four MANETTE GRISE INOX OMEGA
DISQUE Four MANETTE GRISE INOX OMEGA
Position : 73
Prix indicatif : 8.17 €
DISQUE Cuisinière MANETTE Blanc EPAISSEUR=14mm OMEGA
DISQUE Cuisinière MANETTE Blanc EPAISSEUR=14mm OMEGA
Position : 73
Prix indicatif : 7.42 €
RESSORT Cuisinière MANETTE CONIQUE
RESSORT Cuisinière MANETTE CONIQUE
Position : 74
Prix indicatif : 4.01 €
MANETTE Cuisinière INOX BIG MACRO-7 37*38 12h 6mm 11mm
MANETTE Cuisinière INOX BIG MACRO-7 37*38 12h 6mm 11mm
Position : 76
Prix indicatif : 10.75 €
SUPPORT Plaque ROBINET SABAF - ECA
SUPPORT Plaque ROBINET SABAF - ECA
Position : 83
Prix indicatif : 3.99 €
SUPPORT Plaque ROBINET TURAS
SUPPORT Plaque ROBINET TURAS
Position : 83
Prix indicatif : 2.91 €
VIS Cuisinière SUPPORT INJECTEUR M4*10
VIS Cuisinière SUPPORT INJECTEUR M4*10
Position : 89
Prix indicatif : 2.43 €
CHAPEAU Cuisinière BRULEUR Auxiliaire SABAF 55mm
CHAPEAU Cuisinière BRULEUR Auxiliaire SABAF 55mm
Position : 92
Prix indicatif : 6.19 €
CHAPEAU Cuisinière BRULEUR Rapide SABAF 100mm
CHAPEAU Cuisinière BRULEUR Rapide SABAF 100mm
Position : 92
Prix indicatif : 9.71 €
CHAPEAU Cuisinière BRULEUR Semi-rapide SABAF 75mm
CHAPEAU Cuisinière BRULEUR Semi-rapide SABAF 75mm
Position : 92
Prix indicatif : 8.82 €
TETE Cuisinière BRULEUR Rapide SABAF 90mm
TETE Cuisinière BRULEUR Rapide SABAF 90mm
Position : 93
Prix indicatif : 13.58 €
TETE Cuisinière BRULEUR Semi-rapide SABAF 65mm
TETE Cuisinière BRULEUR Semi-rapide SABAF 65mm
Position : 93
Prix indicatif : 12.98 €
TETE Cuisinière BRULEUR Auxiliaire SABAF 45mm
TETE Cuisinière BRULEUR Auxiliaire SABAF 45mm
Position : 93
Prix indicatif : 11.18 €
GRILLE Cuisinière 2 FEUX DROITE
GRILLE Cuisinière 2 FEUX DROITE
Position : 95
Prix indicatif : 29.48 €
GRILLE Cuisinière 2 FEUX GAUCHE
GRILLE Cuisinière 2 FEUX GAUCHE
Position : 95
Prix indicatif : 29.16 €
PATIN Cuisinière GRILLE
PATIN Cuisinière GRILLE
Position : 96
Prix indicatif : 5.05 €

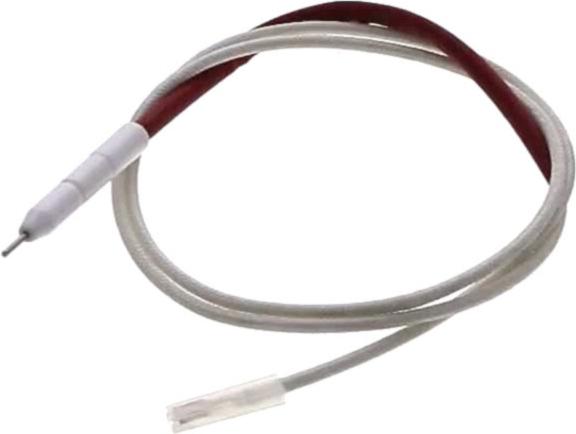

BOUGIE Cuisinière FOUR 1000mm
BOUGIE Cuisinière FOUR 1000mm
Position : 99
Prix indicatif : 10.09 €
THERMOCOUPLE Cuisinière 520mm COSSE RONDE
THERMOCOUPLE Cuisinière 520mm COSSE RONDE
Position : 101
Prix indicatif : 28.84 €
THERMOCOUPLE Cuisinière 410mm COSSES RONDE
THERMOCOUPLE Cuisinière 410mm COSSES RONDE
Position : 101
Prix indicatif : 24 €
THERMOCOUPLE Cuisinière 250mm COSSE RONDE
THERMOCOUPLE Cuisinière 250mm COSSE RONDE
Position : 101
Prix indicatif : 26.4 €
ECROU Plaque THERMOCOUPLE
ECROU Plaque THERMOCOUPLE
Position : 103
Prix indicatif : 2.46 €
Programmateur Four HORLOGE 20FR12 32022788
Programmateur Four HORLOGE 20FR12 32022788
Position : 113
Prix indicatif : 34.11 €
ENJOLIVEUR Four Programmateur
ENJOLIVEUR Four Programmateur
Position : 122
Prix indicatif : 15.35 €
SUPPORT Cuisinière INJECTEUR FOUR
SUPPORT Cuisinière INJECTEUR FOUR
Position : 133
Prix indicatif : 16.91 €
TOLE Cuisinière SUPPORT BRULEUR FOUR
TOLE Cuisinière SUPPORT BRULEUR FOUR
Position : 134
Prix indicatif : 17.91 €
BRULEUR Cuisinière FOUR
BRULEUR Cuisinière FOUR
Position : 135
Prix indicatif : 34.63 €
BOUTON Cuisinière Programmateur GRIS
BOUTON Cuisinière Programmateur GRIS
Position : 137
Prix indicatif : 7.46 €
PAROI Four CATALYSE DROITE
PAROI Four CATALYSE DROITE
Position : 144
Prix indicatif : 38.44 €
PAROI Four CATALYSE GAUCHE
PAROI Four CATALYSE GAUCHE
Position : 144
Prix indicatif : 37.13 €
COUVERCLE Cuisinière SILVER
COUVERCLE Cuisinière SILVER
Position : 153
Prix indicatif : 40.55 €
SUPPORT Cuisinière Charnière Couvercle
SUPPORT Cuisinière Charnière Couvercle
Position : 154
Prix indicatif : 8.91 €
ECROU Cuisinière SUPPORT Charnière Couvercle
ECROU Cuisinière SUPPORT Charnière Couvercle
Position : 155
Prix indicatif : 6.01 €
CHARNIERE Cuisinière COUVERCLE (ressort 56)
CHARNIERE Cuisinière COUVERCLE (ressort 56)
Position : 156
Prix indicatif : 12.84 €
PROTECTION Cuisinière CHARNIERE COUVERCLE
PROTECTION Cuisinière CHARNIERE COUVERCLE
Position : 157
Prix indicatif : 2.35 €
AMORTISSEUR Cuisinière COUVERCLE
AMORTISSEUR Cuisinière COUVERCLE
Position : 159
Prix indicatif : 2.79 €
AMORTISSEUR Cuisinière COUVERCLE
AMORTISSEUR Cuisinière COUVERCLE
Position : 159
Prix indicatif : 2.39 €

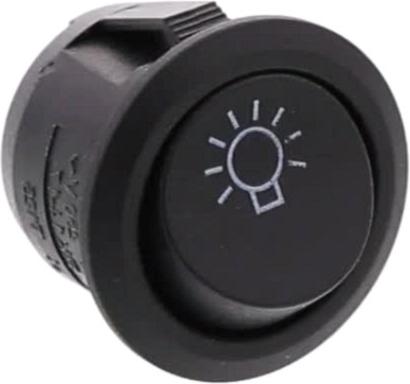

Interrupteur Cuisinière LUMIERE NOIR
Interrupteur Cuisinière LUMIERE NOIR
Position : 163
Prix indicatif : 15.34 €
PROTECTION Cuisinière
PROTECTION Cuisinière
Position : 198
Prix indicatif : 12.26 €
JOINT Cuisinière POIGNEE
JOINT Cuisinière POIGNEE
Position : 211
Prix indicatif : 8.59 €
VIS Cuisinière
VIS Cuisinière
Position : 218
Prix indicatif : 2.42 €
SUPPORT Cuisinière Supérieur PORTE SOUS FOUR
SUPPORT Cuisinière Supérieur PORTE SOUS FOUR
Position : 227
Prix indicatif : 5.05 €
PROFIL Cuisinière Supérieur PORTE TYPE 7 66 536mm
PROFIL Cuisinière Supérieur PORTE TYPE 7 66 536mm
Position : 237
Prix indicatif : 14.23 €
VIS Cuisinière 3.9*32
VIS Cuisinière 3.9*32
Position : 292
Prix indicatif : 4.04 €
RACCORD Cuisinière ADAPTATEUR Gauche 1/2" M/F
RACCORD Cuisinière ADAPTATEUR Gauche 1/2" M/F
Position : 310
Prix indicatif : 7.27 €
RONDELLE Cuisinière = RONDELLE+VIS
RONDELLE Cuisinière = RONDELLE+VIS
Position : 329
Prix indicatif : 4.82 €
VIS Cuisinière M4*22
VIS Cuisinière M4*22
Position : 365
Prix indicatif : 2.24 €
CLIPS Cuisinière FIXATION TAQUE
CLIPS Cuisinière FIXATION TAQUE
Position : 385
Prix indicatif : 6.04 €
ENTRETOISE Cuisinière AXE COUVERCLE
ENTRETOISE Cuisinière AXE COUVERCLE
Position : 414
Prix indicatif : 14.76 €
JEU Cuisinière Injecteur Gaz Butane 4G+FOUR
JEU Cuisinière Injecteur Gaz Butane 4G+FOUR
Position : 541
Prix indicatif : 25.52 €
JEU Cuisinière Injecteur Gaz Naturel 4G+FOUR
JEU Cuisinière Injecteur Gaz Naturel 4G+FOUR
Position : 541
Prix indicatif : 27.23 €
SUPPORT Cuisinière Inférieur PORTE SOUS FOUR
SUPPORT Cuisinière Inférieur PORTE SOUS FOUR
Position : 559
Prix indicatif : 6.06 €
SUPPORT Cuisinière ANTI BASCULEMENT COTE MUR
SUPPORT Cuisinière ANTI BASCULEMENT COTE MUR
Position : 560
Prix indicatif : 5.42 €
THERMOCOUPLE Cuisinière FOUR 1050mm
THERMOCOUPLE Cuisinière FOUR 1050mm
Position : 584
Prix indicatif : 25.84 €
AMPOULE Cuisinière 25W G9 300°C
AMPOULE Cuisinière 25W G9 300°C
Position : 618
Prix indicatif : 13.92 €

Autres vues éclatées SIGNATURE

SIGNATURE SCI562X →
SIGNATURE SCI560X →
SIGNATURE SCI561X →
SIGNATURE SCG560S →
SIGNATURE SCG560IX →
SIGNATURE SCM60IX →
SIGNATURE SCG96X →
SIGNATURE ASLPACA92+++ →
SIGNATURE SLFPACS9A++ →
SIGNATURE SSLPAC9 →
SIGNATURE SLFPACS9A+++ →
SIGNATURE SLPAC8 →
