Réparer son réfrigérateur et congélateur WINIA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

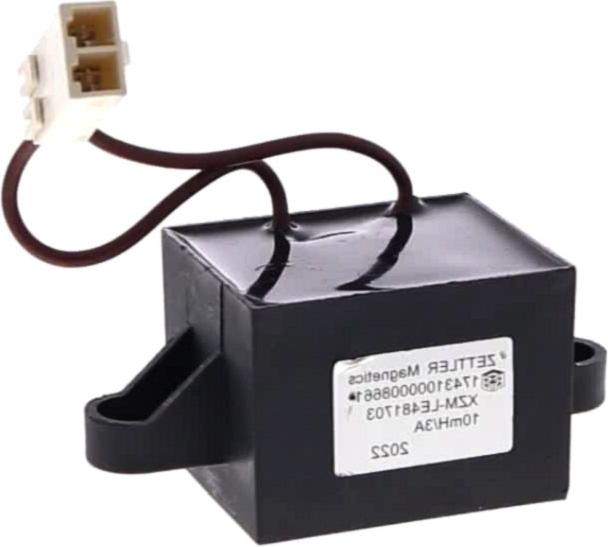

Sur cette vue : GRILLE Froid COMPRESSEUR (repère 56, 66.64 €) · COMPRESSEUR Froid INVERTER DZ120V1D (repère 62, 199.19 €) · CONDENSATEUR Froid FILTRE SECTEUR XZM-LE481703 10MH/3A (repère 68, 27.66 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

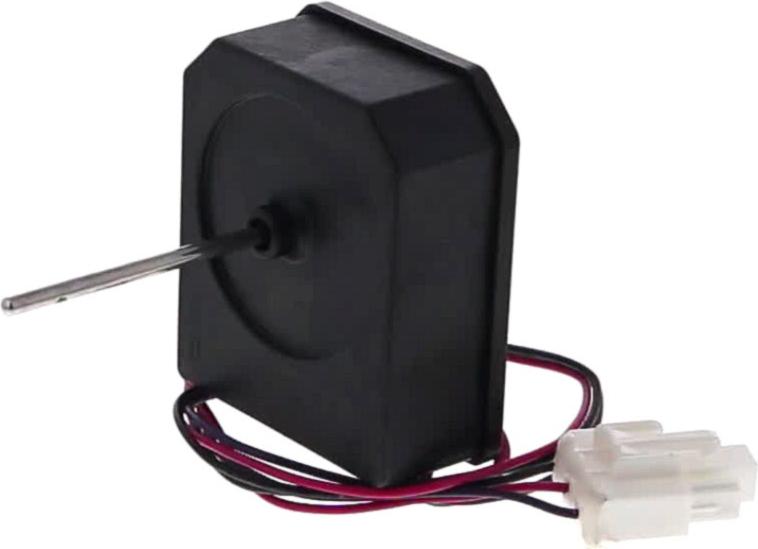

Sur cette vue : RESISTANCE Froid DEGIVRAGE 240w +SONDE+FUSIBLE (repère 33, 34.31 €) · RESISTANCE Froid GLACE (repère 54, 24.31 €) · MOTEUR Froid VENTILATEUR 12V (repère 72, 27.75 €) · TURBINE Froid VENTILATEUR (repère 72, 17.03 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

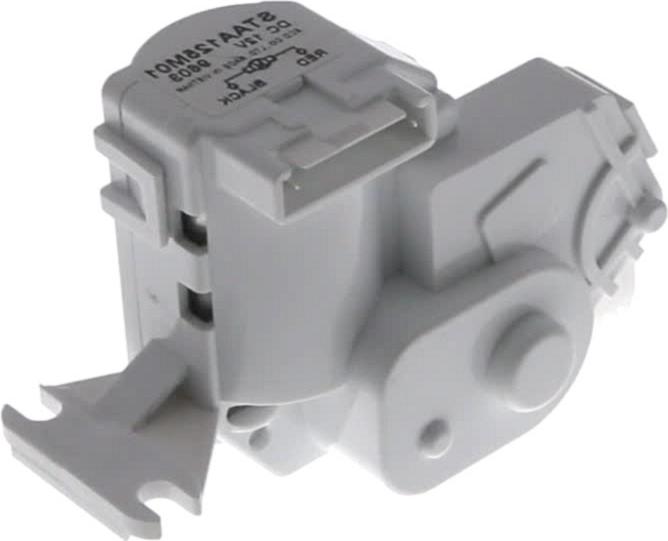

Sur cette vue : MOTEUR Froid OUVERTURE STAA125M01 DC12V (repère 1, 18.19 €) · MOTEUR Froid FABRIQUE A GLACES (repère 17, 57.77 €) · MOTEUR Froid BROYEUR A GLACES COMPLET (repère 39, 134.76 €) · MOTEUR Froid VENTILATEUR 12V (repère 72, 27.75 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid PORTE Congélateur 1625*375 (repère 1, 101.69 €) · JOINT Froid PORTE REFRIGERATEUR 1636*460 GRIS (repère 2, 79.48 €) · POIGNEE Froid PORTE ALU 986MM (entraxe 897MM) (repère 6, 39.3 €) · CHARNIERE Froid SUPERIEURE GAUCHE (repère 49, 23.32 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE Congélateur 1625*375 (repère 1, 101.69 €) · JOINT Froid PORTE REFRIGERATEUR 1636*460 GRIS (repère 2, 79.48 €) · RESISTANCE Froid DEGIVRAGE 240w +SONDE+FUSIBLE (repère 33, 34.31 €) · FILTRE Froid **PROMO** (repère 53, 53.89 €) · CONDENSATEUR Froid FILTRE SECTEUR XZM-LE481703 10MH/3A (repère 68, 27.66 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
