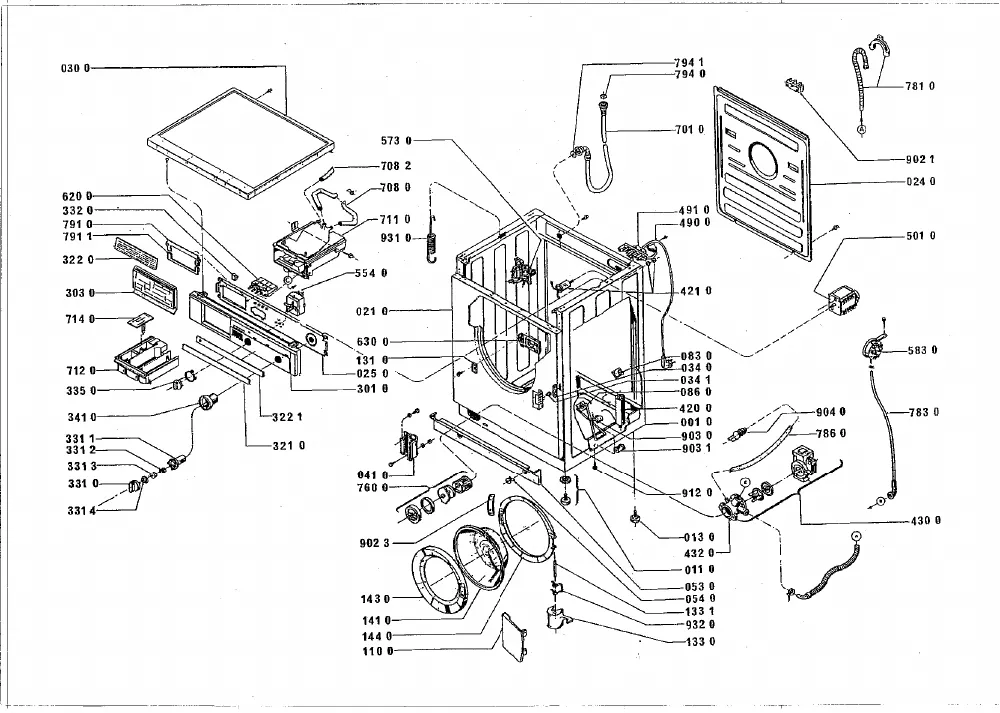

Vue éclatée lave linge LADEN F544 854032529030

Name: LADEN F544 854032529030
Brand: LADEN
SKU: F544 854032529030

Découvrez la vue éclatée complète lave linge LADEN F544 854032529030, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge LADEN F544 854032529030 et éviter les pannes imprévues. 21 pièces référencées.

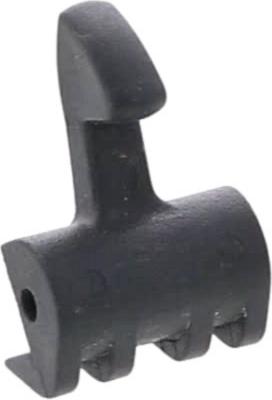

Cette vue éclatée LADEN F544 854032529030 référence 21 pièces détachées, dont poignee lave-linge hublot, crochet lave-linge hublot, axe lave-linge poignee hublot, avec leur position sur le schéma constructeur.

Réparer son lave-linge LADEN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 1900, 36.98 €) · COLLIER Lave-Linge JOINT HUBLOT (repère 1900, 39.82 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT (repère 1910, 17.49 €) · DURITE Lave-Linge CUVE/PV E (repère 7540).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

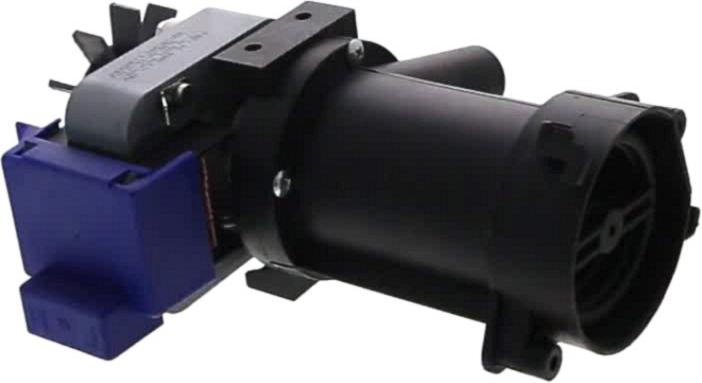

Sur cette vue : POMPE Lave-Linge VIDANGE (repère 4300, 73.8 €) · TUYAU Lave-Linge VIDANGE (repère 7810, 14.11 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : PALIER Lave-Linge KIT ROULEMENT (repère 9410, 61.81 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1900W (repère 4510, 33.06 €) · THERMOSTAT Lave-Linge REGLABLE (repère 5540, 16994359.95 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Linge HUBLOT (repère 1900, 36.98 €) · COLLIER Lave-Linge JOINT HUBLOT (repère 1900, 39.82 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT (repère 1910, 17.49 €) · THERMOSTAT Lave-Linge REGLABLE (repère 5540, 16994359.95 €) · PALIER Lave-Linge KIT ROULEMENT (repère 9410, 61.81 €)
