Vue éclatée cuisinière SAUTER SCV951W SCV951W1

Name: SAUTER SCV951W SCV951W1
Brand: SAUTER
SKU: SCV951W SCV951W1

Découvrez la vue éclatée complète cuisinière SAUTER SCV951W SCV951W1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SAUTER SCV951W SCV951W1 et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée SAUTER SCV951W SCV951W1 référence 21 pièces détachées, dont taque cuisinière vitro, plaque plaque rad 1800w, plaque cuisinière rad 145/1200w, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière SAUTER : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

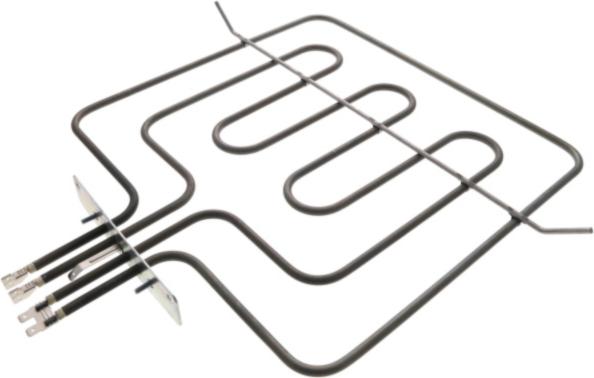

Sur cette vue : RESISTANCE Cuisinière RADIANT 180/1500w (repère 101, 81.7 €) · GRILLE Cuisinière FOUR (repère 290, 61.99 €) · RESISTANCE Cuisinière GRILL (repère 400, 75.68 €) · Résistance Cuisinière SOLE 1200W (repère 415, 95.59 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Cuisinière RADIANT 180/1500w (repère 101, 81.7 €) · RESISTANCE Cuisinière GRILL (repère 400, 75.68 €) · Résistance Cuisinière SOLE 1200W (repère 415, 95.59 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

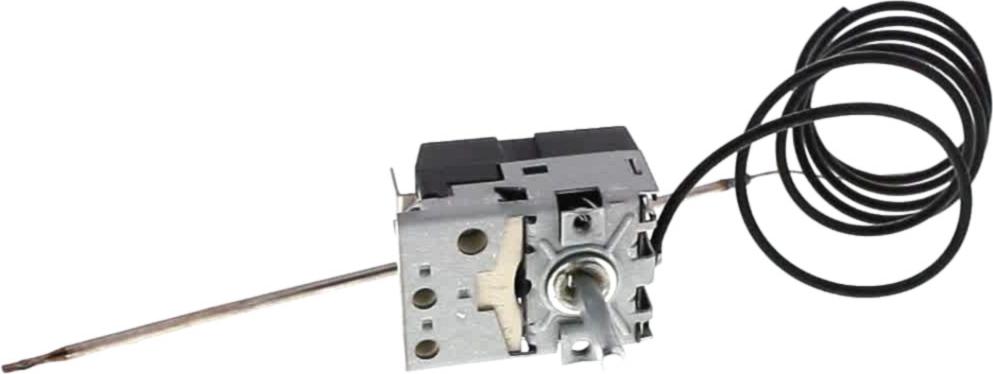

Sur cette vue : THERMOSTAT Cuisinière (repère 442, 87.88 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Four PORTE (repère 211, 44.45 €) · CHARNIERE Cuisinière PORTE FOUR (repère 330, 44.21 €).
