Vue éclatée cuisinière SAUTER 420CC3TB1 420CC3TB1

Name: SAUTER 420CC3TB1 420CC3TB1
Brand: SAUTER
SKU: 420CC3TB1 420CC3TB1

Découvrez la vue éclatée complète cuisinière SAUTER 420CC3TB1 420CC3TB1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SAUTER 420CC3TB1 420CC3TB1 et éviter les pannes imprévues. 23 pièces référencées.

Cette vue éclatée SAUTER 420CC3TB1 420CC3TB1 référence 23 pièces détachées, dont manette cuisinière gaz, disque cuisinière manette, joint four moufle, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière SAUTER : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière 2F Gauche OU Droit (repère 368, 55.2 €) · Résistance Cuisinière SOLE 1200W (repère 415, 90.15 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Cuisinière SOLE 1200W (repère 415, 90.15 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

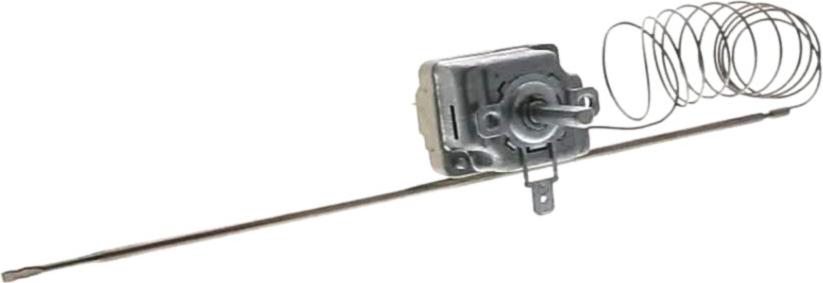

Sur cette vue : THERMOSTAT Cuisinière 55.19062.800 5519062800 (repère 322, 26.82 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Four MOUFLE (repère 162, 63.44 €) · CHARNIERE Cuisinière PORTE DROITE (repère 233, 153090885.61 €) · CHARNIERE Four PORTE GAUCHE (repère 233, 47.7 €) · RESSORT Cuisinière CHARNIERE (repère 237, 41.7 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Four MOUFLE (repère 162, 63.44 €) · THERMOSTAT Cuisinière 55.19062.800 5519062800 (repère 322, 26.82 €) · BOUGIE Cuisinière (repère 423, 20.34 €) · CLIPS Cuisinière BOUGIE (repère 424, 15.06 €)
