Vue éclatée lave linge HOTPOINT WM60PE
Découvrez la vue éclatée complète lave linge HOTPOINT WM60PE, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge HOTPOINT WM60PE et éviter les pannes imprévues. 46 pièces référencées.
Cette vue éclatée HOTPOINT WM60PE référence 46 pièces détachées, dont clips lave-linge fixation contre poids, vis lave-linge antiparasite, contre-poids lave-linge supérieur, avec leur position sur le schéma constructeur.
Réparer son lave-linge HOTPOINT : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

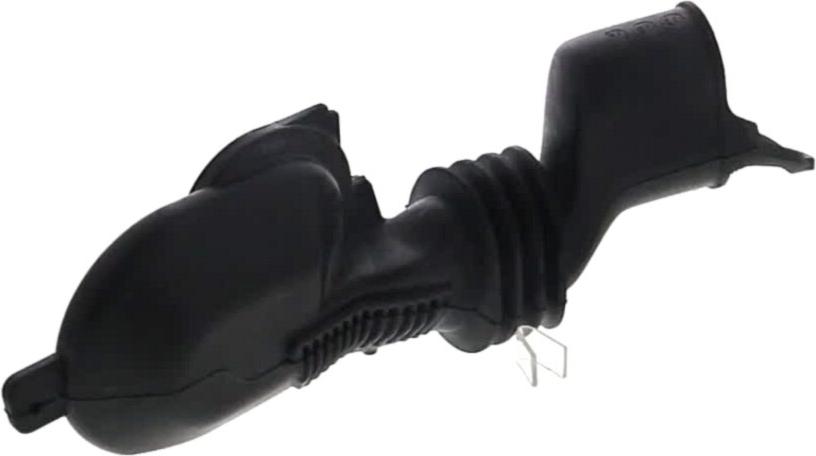

Sur cette vue : COLLIER Lave-Linge CUVE/JOINT (repère 6, 18.85 €) · JOINT Lave-Linge HUBLOT (repère 7, 62.07 €) · DURITE Lave-Linge (repère 15, 29.47 €) · COLLIER Lave-Linge (repère 21, 10.11 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1201J6EL (repère 21, 37.2 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 30.56 €) · TUYAU VIDANGE L=2050 Millimètre (repère 4, 19.8 €) · BOUCHON Lave-Linge kit de 3 D57MM** POUR POMPE ASKOLL** (repère 14, 28.26 €) · BOUCHON Lave-Linge VIDANGE D62MM **POUR POMPE COPRECI** (repère 14, 19.89 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

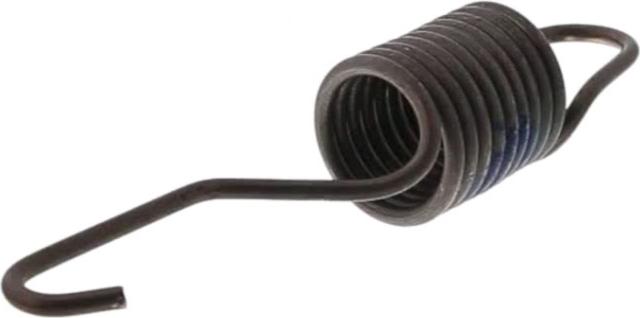

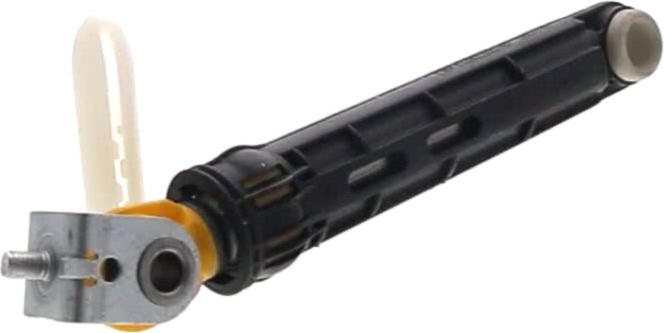

Sur cette vue : ENTRETOISE Lave-Linge RESSORT CUVE Supérieur (repère 3, 6.73 €) · RESSORT Lave-Linge CUVE 10 STRIES 160MM (repère 4, 14.38 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 8.63 €) · AMORTISSEUR Lave-Linge 100N "lot de 2" (repère 18, 40.01 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1700W (repère 15, 36.85 €) · SONDE Lave-Linge (repère 16, 21.78 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CABLAGE Lave-Linge ALIMENTATION 1,2m + FILTRE ANTIPARASITE (repère 2, 30.56 €) · COLLIER Lave-Linge CUVE/JOINT (repère 6, 18.85 €) · JOINT Lave-Linge HUBLOT (repère 7, 62.07 €) · AXE Lave-Linge AMORTISSEUR (repère 17, 8.63 €) · AMORTISSEUR Lave-Linge 100N "lot de 2" (repère 18, 40.01 €) · COURROIE Lave-Linge 1201J6EL (repère 21, 37.2 €) · JOINT Electrovanne (repère 32, 6.14 €) · JOINT Lave-Linge TUYAU ARRIVEE EAU (repère 33, 6.35 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
