Vue éclatée réfrigérateur MARKLING MI245A

Name: MARKLING MI245A
Brand: MARKLING
SKU: MI245A

Découvrez la vue éclatée complète réfrigérateur MARKLING MI245A, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur MARKLING MI245A et éviter les pannes imprévues. 84 pièces référencées.

Cette vue éclatée MARKLING MI245A référence 84 pièces détachées, dont couvercle froid bornier zanussi, cache froid ampoule, isolant froid insonorisant, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur MARKLING : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : RELAIS Démarrage+thermique (repère 11, 38.26 €) · RELAIS Froid Démarrage B80101 GL90AA (repère 14, 23.44 €) · REPERE Froid THERMOSTAT (repère 14, 1.61 €) · SUPPORT Froid COMPRESSEUR (repère 20, 18.71 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : GRATTOIR Froid DEGIVRAGE (repère 190, 3.26 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : Charnière Froid Gauche Porte FREEZER (repère 28) · Charnière Froid Droit Porte FREEZER (repère 29, 32.51 €) · ARRET Froid PORTE FREEZER (repère 32, 36.91 €) · JOINT Froid Réfrigérateur Blanc 112X52 av200020 (repère 40).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

REPERE Froid THERMOSTAT (repère 14, 1.61 €) · RELAIS Froid Thermostat ETR5,5 (repère 22, 17.71 €) · RELAIS Froid Thermostat OF1033A (repère 22, 17.22 €) · JOINT Froid Réfrigérateur Blanc 112X52 av200020 (repère 40) · SUPPORT Froid BOITE Thermostat (repère 40, 6.98 €) · SUPPORT Froid BOITE THERMOSTAT EPUISE (repère 50) · Thermostat Froid ATEA A13-0307 (repère 60, 122.11 €) · JOINT Froid CHARNIERE Supérieur (repère 80, 2.95 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

COUVERCLE Froid BORNIER ZANUSSI

Position : 9

Prix indicatif : 15.24 €

CACHE Froid AMPOULE

Position : 10

Prix indicatif : 28.85 €

ISOLANT Froid INSONORISANT

Position : 11

Prix indicatif : 2.95 €

RELAIS Démarrage+thermique

Position : 11

Prix indicatif : 38.26 €

RELAIS Froid Démarrage B80101 GL90AA

Position : 14

Prix indicatif : 23.44 €

REPERE Froid THERMOSTAT

Position : 14

Prix indicatif : 1.61 €

VIS Froid SERRE CABLE BORNIER

Position : 16

Prix indicatif : 2.66 €

AMPOULE Froid 15W 240V

Position : 20

Prix indicatif : 5.67 €

SUPPORT Froid COMPRESSEUR

Position : 20

Prix indicatif : 18.71 €

TIGE Froid ANTI-POUSSIERE

Position : 21

Prix indicatif : 2.75 €

RELAIS Froid Démarrage ETR5,5 ETR3.5

Position : 21

Prix indicatif : 13.57 €

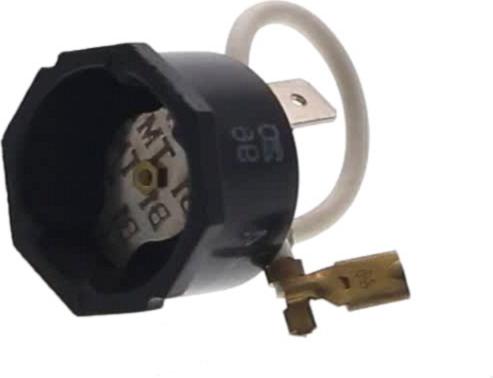

RELAIS Froid Thermostat ETR5,5

Position : 22

Prix indicatif : 17.71 €

RELAIS Froid Thermostat OF1033A

Position : 22

Prix indicatif : 17.22 €

BORNIER Froid NECCHI EPUISE

Position : 23

Charnière Froid Gauche Porte FREEZER

Position : 28

Charnière Froid Droit Porte FREEZER

Position : 29

Prix indicatif : 32.51 €

DOUILLE Froid LAMPE

Position : 30

Prix indicatif : 5.12 €

PLAQUE Froid BLOCAGE COMPRESSEUR

Position : 30

Prix indicatif : 2.55 €

ARRET Froid PORTE FREEZER

Position : 32

Prix indicatif : 36.91 €

SUPPORT Froid GRILLE EPUISE

Position : 33

CACHE Froid SUPPORT GRILLE

Position : 34

Prix indicatif : 2.66 €

Balconnnet Froid Inférieur BOUTEILLES FUME

Position : 40

JOINT Froid Réfrigérateur Blanc 112X52 av200020

Position : 40

SUPPORT Froid BOITE Thermostat

Position : 40

Prix indicatif : 6.98 €

Balconnnet Froid Supérieur OU Intermédiaire Supérieur Transparent foncé

Position : 50

SUPPORT Froid BOITE THERMOSTAT EPUISE

Position : 50

CHARNIERE Froid Supérieur DROITE

Position : 50

Prix indicatif : 9.81 €

CHARNIERE Froid Supérieur DROITE

Position : 50

Thermostat Froid ATEA A13-0307

Position : 60

Prix indicatif : 122.11 €

CACHE Froid TROU POIGNEE

Position : 60

Prix indicatif : 1.69 €

Interrupteur Froid LUMIERE

Position : 70

Prix indicatif : 17.59 €

SUPPORT Froid OEUFS EPUISE

Position : 70

BOITE Froid GRAND MODELE EPUISE

Position : 80

CAME Froid Interrupteur LUMIERE AV9616

Position : 80

Prix indicatif : 6.22 €

CAME Froid Interrupteur LUMIERE AP9616

Position : 80

Prix indicatif : 5.8 €

JOINT Froid CHARNIERE Supérieur

Position : 80

Prix indicatif : 2.95 €

MANETTE Froid Thermostat

Position : 90

Prix indicatif : 21.8 €

DOUILLE Froid Charnière CENTRALE BAS

Position : 100

Prix indicatif : 16.77 €

BAC Froid LEGUMES GRAND MODELE

Position : 100

REPERE Froid MANETTE Thermostat

Position : 100

Prix indicatif : 2.6 €

BAC Froid LEGUMES PETIT MODELE

Position : 110

BOITE Froid THERMOSTAT AV9616

Position : 110

Prix indicatif : 13.43 €

BOITE Froid THERMOSTAT AP9616

Position : 110

Prix indicatif : 15.44 €

SUPPORT Froid SOCLE

Position : 110

Prix indicatif : 1.61 €

CABLE Froid Alimentation Electrique

Position : 120

Prix indicatif : 17.63 €

GRILLE Froid

Position : 130

Prix indicatif : 20.86 €

VITRE Froid BAC LEGUMES 465*225

Position : 140

Prix indicatif : 40.98 €

COUVERCLE Froid BOITE A BEURRE

Position : 140

Prix indicatif : 27.25 €

SUPPORT Froid COULISSE

Position : 140

Prix indicatif : 4.33 €

PLINTHE Froid

Position : 170

Prix indicatif : 16.22 €

CONDENSEUR Froid

Position : 170

Prix indicatif : 57.14 €

BAC Froid GLACONS

Position : 180

Prix indicatif : 5.56 €

PIED Froid REGLABLE

Position : 180

Prix indicatif : 4.57 €

GRATTOIR Froid DEGIVRAGE

Position : 190

Prix indicatif : 3.26 €

CABLAGE Froid

Position : 190

Prix indicatif : 21.25 €

PROFIL Froid GRILLE-1YETTE

Position : 210

Prix indicatif : 7.74 €

BANDEAU Froid (W3)

Position : 210

Prix indicatif : 15.27 €

Contre porte Froid FREEZER 3*

Position : 230

Prix indicatif : 30.7 €

CACHE Froid TROU CHARNIERE

Position : 240

Prix indicatif : 2.6 €

PROTECTION Froid BOITE Interrupteur

Position : 260

Prix indicatif : 5.3 €

AXE Froid CHARNIERE Supérieur

Position : 280

AXE Froid CHARNIERE Inférieur

Position : 280

Prix indicatif : 1.8 €

POIGNEE Froid PORTE FREEZER

Position : 300

Prix indicatif : 47.14 €

DOUILLE Froid CHARNIERE INFERIEUR

Position : 310

Prix indicatif : 2.6 €

DOUILLE Froid CHARNIERE Inférieur

Position : 310

Prix indicatif : 7.18 €

DESHYDRATEUR Froid

Position : 330

Prix indicatif : 3.97 €

BLOCAGE Froid BOUTEILLES

Position : 350

Prix indicatif : 8.16 €

ISOLANT Froid PORTE FREEZER

Position : 360

Prix indicatif : 15.54 €

SILENT BLOC Froid COMPRESSEUR

Position : 370

Prix indicatif : 3.66 €

PORTE Froid Réfrigérateur

Position : 380

Prix indicatif : 118.21 €

AXE Froid CHARNIERE Inférieur ET Supérieur EPUISE

Position : 400

AXE Froid CHARNIERE Inférieur ET Supérieur

Position : 400

Prix indicatif : 6.03 €

CACHE Froid TROU DOUILLE Charnière

Position : 410

Prix indicatif : 2.36 €

PORTE Froid FREEZER 3-4 ETOILES

Position : 470

TUYAU Froid CUIVRE Alimentation FREON

Position : 470

Prix indicatif : 6.28 €

NOTICE Froid

Position : 480

Prix indicatif : 9.64 €

CHARNIERE Froid SUPERIEURE

Position : 590

Prix indicatif : 6.26 €

TRAVERSE Froid LATERALE DROIT

Position : 600

Prix indicatif : 14.76 €

Charnière Froid POIGNEE PORTE FREEZER E

Position : 630

PROFIL Froid REFRIG/MEUBLE EPUISE

Position : 630

CHARNIERE Froid Inférieur GAUCHE

Position : 640

Prix indicatif : 8.98 €

CHARNIERE Froid Inférieur DROITE

Position : 650

Prix indicatif : 9.4 €

TRAVERSE Froid LATERALE GAUCHE

Position : 660

Prix indicatif : 14.75 €

CACHE Froid TROU BANDEAU

Position : 770

Prix indicatif : 2.56 €
