Vue éclatée four WHITE AND BROWN MF60 MF61

Name: WHITE AND BROWN MF60 MF61
Brand: WHITE AND BROWN
SKU: MF60 MF61

Découvrez la vue éclatée complète four WHITE AND BROWN MF60 MF61, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four WHITE AND BROWN MF60 MF61 et éviter les pannes imprévues. 12 pièces référencées.

Cette vue éclatée WHITE AND BROWN MF60 MF61 référence 12 pièces détachées, dont charniere four porte gauche ou droit, support four charnière porte, ressort four porte, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière WHITE AND BROWN : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : RESISTANCE Four VOUTE E (repère 16) · RESISTANCE Four SOLE E (repère 19) · GRILLE Four (repère 32, 20.12 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four VOUTE E (repère 16) · RESISTANCE Four SOLE E (repère 19).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

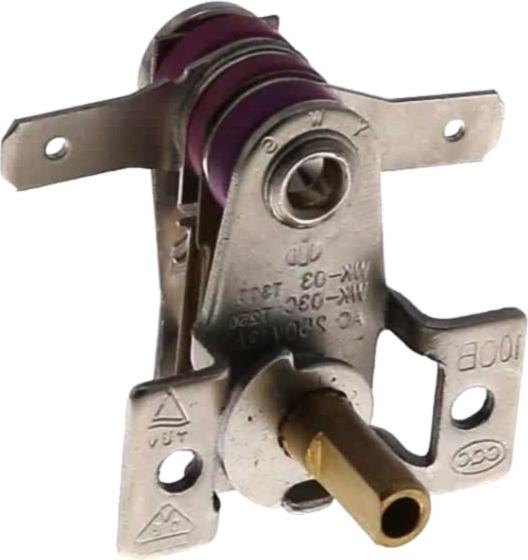

Sur cette vue : THERMOSTAT Four (repère 23, 154540702.99 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : CHARNIERE Four PORTE Gauche OU Droit (repère 1, 6.04 €) · SUPPORT Four Charnière PORTE (repère 2, 4.07 €) · VITRE Four 503*317 (repère 10, 43.09 €) · JOINT Four VITRE (repère 54).
