Vue éclatée réfrigérateur CURTISS QKM260LW 3260449039253
Découvrez la vue éclatée complète réfrigérateur CURTISS QKM260LW 3260449039253, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur CURTISS QKM260LW 3260449039253 et éviter les pannes imprévues. 36 pièces référencées.

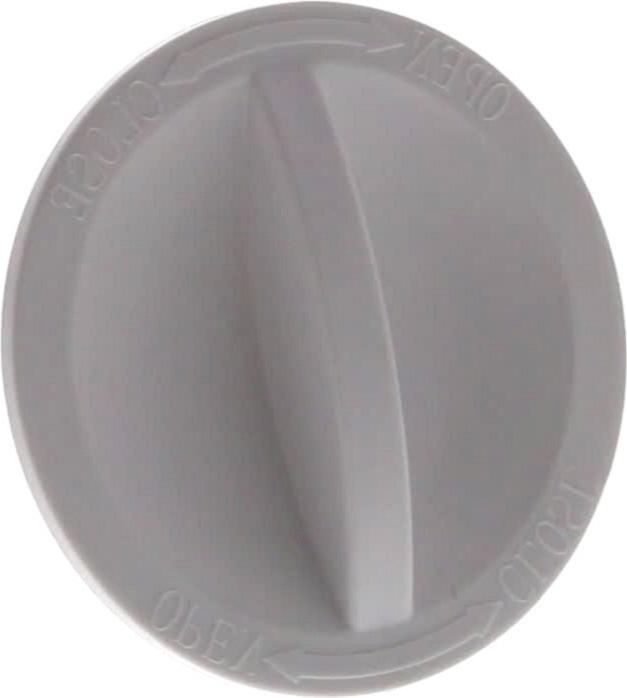

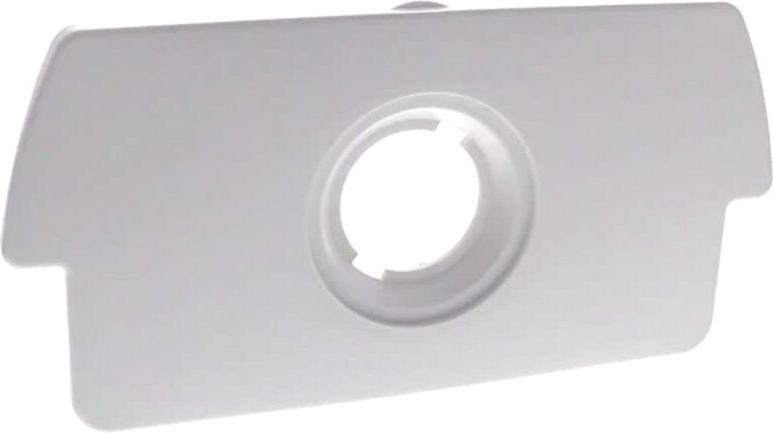

Cette vue éclatée CURTISS QKM260LW 3260449039253 référence 36 pièces détachées, dont bouchon froid reservoir eau, dessus froid top, couvercle froid reservoir eau, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

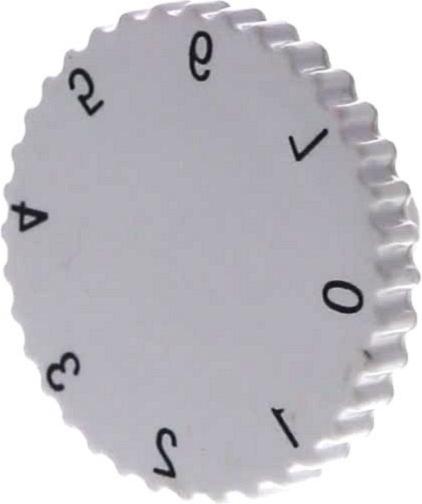

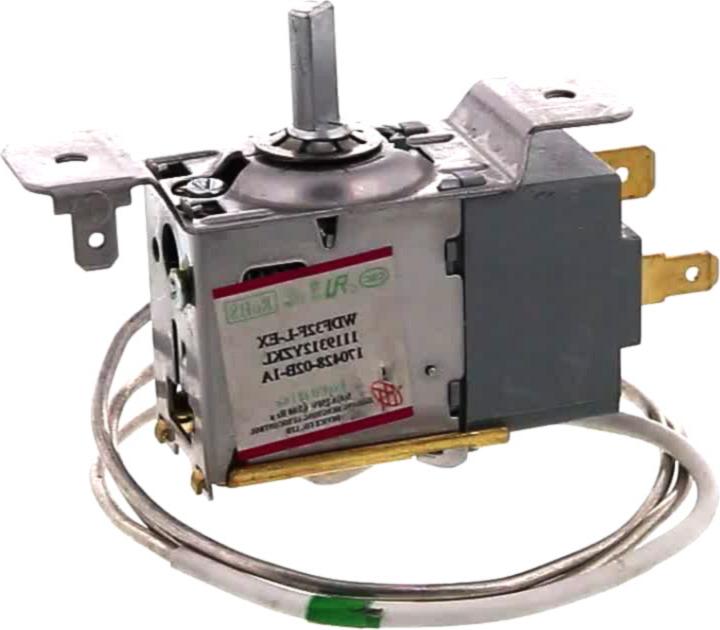

Sur cette vue : COMPRESSEUR HKV5.0 3 80 JM1110Y ETY80L (repère 11, 129.33 €) · MANETTE Froid THERMOSTAT 1-7 méplat 3H (repère 28, 12.14 €) · THERMOSTAT Froid WDFE32F-L L 600mm (repère 29, 46.59 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid CENTRALE 85MM XD 70376 (repère 4, 22.89 €) · JOINT Froid PORTE Réfrigérateur (repère 8, 47.6 €) · JOINT Froid PORTE Congélateur (repère 9) · BUTEE Froid DROITE PORTE (repère 14, 10.06 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE Réfrigérateur (repère 8, 47.6 €) · JOINT Froid PORTE Congélateur (repère 9) · MANETTE Froid THERMOSTAT 1-7 méplat 3H (repère 28, 12.14 €) · THERMOSTAT Froid WDFE32F-L L 600mm (repère 29, 46.59 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
