Vue éclatée réfrigérateur CURTISS OTT80PL 903368

Name: CURTISS OTT80PL 903368
Brand: CURTISS
SKU: OTT80PL 903368

Découvrez la vue éclatée complète réfrigérateur CURTISS OTT80PL 903368, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur CURTISS OTT80PL 903368 et éviter les pannes imprévues. 20 pièces référencées.

Cette vue éclatée CURTISS OTT80PL 903368 référence 20 pièces détachées, dont charniere cave à vin superieure, ampoule froid 15w, douille froid lampe, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur CURTISS : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

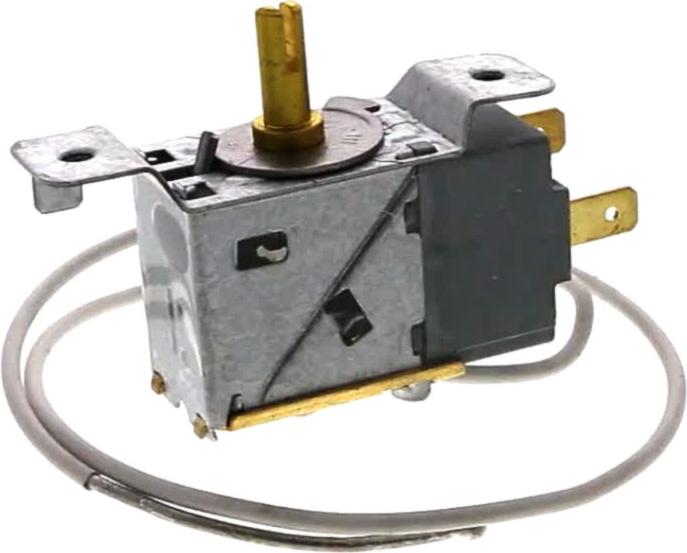

Sur cette vue : THERMOSTAT Froid WPF25J-EX (repère 9, 28.02 €) · COMPRESSEUR Froid QD35Y R600 1/15 (repère 18, 182.41 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Cave à vin SUPERIEURE (repère 6, 12.52 €) · JOINT Froid PORTE 770*515 (repère 14, 49.4 €) · BARRE Froid Supérieur PORTE (repère 15, 12.13 €) · CHARNIERE Froid Inférieur (repère 26, 9.26 €).
